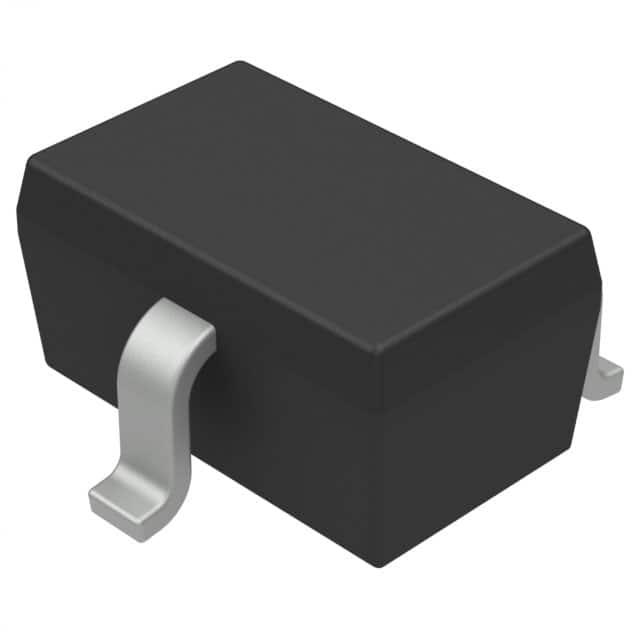

NHDTA123JUX

产品分类: 三极管(BJT)
厂牌: NEXPERIA
产品描述: PNP - Pre-Biased 100nA 80V 100mA SOT-323 贴片安装
供应商型号: 3526168
供应商: 海外现货
标准整包数: 5
NEXPERIA 三极管(BJT) NHDTA123JUX

NHDTA123JUX概述


    产品简介


    NHDTA123JU/143ZU/114YU 系列是Nexperia公司生产的80 V, 100 mA PNP电阻配备型晶体管(RET)。这些晶体管封装在非常小的SOT323(SC-70)表面贴装塑料封装中,主要用于数字应用、替代BC856系列等场景。此外,它们还具有内置电阻,能够简化电路设计并减少组件数量,从而降低成本。

    技术参数


    以下是NHDTA123JU/143ZU/114YU系列的主要技术参数和电气特性:
    - 集电极-发射极电压(VCEO):-80 V
    - 输出电流(IO):-100 mA
    - 总功耗(Ptot):
    - 在Tamb ≤ 25°C时,单面铜单层板为235 mW;四层铜单层板为315 mW
    - 接合点温度(Tj):-55°C 到 150°C
    - 存储温度(Tstg):-65°C 到 150°C
    - 热阻抗(Rth):
    - 从接合点到环境在自由空气中,单面铜单层板为532 K/W;四层铜单层板为397 K/W
    - 从接合点到焊点,为150 K/W

    产品特点和优势


    1. 100 mA输出电流能力:提供足够的电流输出以满足各种应用需求。
    2. 高击穿电压:能够承受高达80 V的电压,适合在高压环境下使用。
    3. 内置电阻:无需额外配置外部电阻,有助于简化电路设计。
    4. 简化电路设计:减少组件数量,降低PCB面积和成本。
    5. 降低成本:减少PCB装配成本,提高生产效率。
    6. 通过AEC-Q101认证:适用于汽车和其他严苛环境的应用。

    应用案例和使用建议


    NHDTA123JU/143ZU/114YU系列广泛应用于数字系统中,如作为BC856系列的低成本替代品。具体应用包括控制IC输入和开关负载。为了优化使用效果,建议在选择和安装时遵循制造商提供的指导手册,确保正确连接和焊接。

    兼容性和支持


    NHDTA123JU/143ZU/114YU系列适用于多种应用场合,与现有设备兼容性良好。Nexperia公司提供全面的技术支持和维护服务,帮助用户解决问题和优化应用。

    常见问题与解决方案


    1. 问题:接合点温度过高导致过热损坏
    - 解决方案:检查散热设计,确保接合点到环境的热阻足够低,并在必要时增加散热片。
    2. 问题:输出电流不稳定
    - 解决方案:检查电路设计,确保电流路径正确且无短路或断路现象。
    3. 问题:集成电阻失效
    - 解决方案:确认焊接质量,避免虚焊或冷焊,并检查电阻值是否符合要求。

    总结和推荐


    综上所述,NHDTA123JU/143ZU/114YU系列是一款高性能、高可靠性的PNP电阻配备型晶体管,适用于广泛的数字应用场合。其独特的内置电阻、高击穿电压和AEC-Q101认证使其在市场上具备显著的竞争优势。我们强烈推荐使用这一系列产品来提升您的设计质量和可靠性。

NHDTA123JUX参数

参数
最大功率耗散 -
VCBO-最大集电极基极电压 -
VCEO-集电极-发射极最大电压 80V
配置 -
VEBO-最大发射极基极电压 -
集电极截止电流 100nA
集电极电流 100mA
晶体管类型 PNP - Pre-Biased
最大集电极发射极饱和电压 100mV@ 500µA,10mA
不同 Ib,Ic 时的 Vce 最大饱和值 -
通用封装 SOT-323
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
