BCX56-16

产品分类: 三极管(BJT)
厂牌: NEXPERIA
产品描述: 500mV@ 50mA,500mA NPN 1.25W 5V 100nA 100V 80V 1A SOT-89 贴片安装
供应商型号: BCX56-16
供应商: 云汉优选
标准整包数: 1000

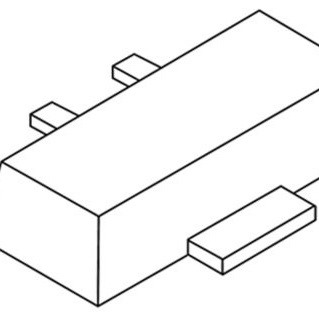

NEXPERIA 三极管(BJT) BCX56-16

BCX56-16概述

    Nexperia BCP56, BCX56, BC56PA NPN Medium Power Transistors

    1. 产品简介


    1.1 基本描述
    Nexperia公司生产的BCP56、BCX56和BC56PA系列是一种NPN中功率晶体管,采用表面贴装(SMD)塑料封装。这些晶体管适用于多种工业和消费类电子产品应用,能够提供高性能且可靠的工作表现。
    1.2 特点与优势
    - 高电流能力
    - 三种电流增益选择
    - 高功率耗散能力
    - 散热片外露,具有出色的热电导性(适用于SOT89, SOT1061封装)
    - 无引脚的小型SMD塑料封装,适用于中功率应用(适用于SOT1061封装)
    - 符合AEC-Q101标准
    1.3 应用领域
    - 线性电压调节器
    - 电源管理
    - 低压侧开关
    - MOSFET驱动器
    - 电池供电设备
    - 放大器

    2. 技术参数


    以下是该系列晶体管的技术规格及性能参数:
    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | VCEO | 集电极-发射极电压 | 开基 | - | - | 80 | V |
    | IC | 集电极电流 | - | - | - | 1 | A |
    | ICM | 峰值集电极电流 | 单脉冲;tp ≤ 1 ms | - | - | 2 | A |
    | hFE | 直流电流增益 | VCE = 2 V; IC = 150 mA | 63 | - | 250 | - |

    3. 产品特点和优势


    - 高电流能力:支持高达1安培的连续集电极电流,适用于需要较大电流的应用场景。
    - 多选电流增益:通过不同的电流增益选择,可以灵活地适应各种应用需求。
    - 高功率耗散能力:具备出色的散热性能,使得这些晶体管能够在高温环境下稳定工作。
    - AEC-Q101认证:确保其符合严格的汽车电子标准,适用于各种严苛的环境。

    4. 应用案例和使用建议


    - 线性电压调节器:由于具有出色的电流增益特性,这些晶体管非常适合用于线性电压调节器的设计中。
    - 电源管理:在电池驱动设备中,这些晶体管可用于实现高效的电源管理功能。
    - 低压侧开关:可以作为低侧开关使用,提供可靠的电路控制。
    - 放大器设计:对于需要较高增益的应用,如音频放大器,这些晶体管也能提供良好的性能。
    使用建议:
    - 在高频应用中,应注意选用合适的封装以减少寄生电容的影响。
    - 在高温环境下,确保散热良好以避免过热问题。

    5. 兼容性和支持


    - 兼容性:这些晶体管与同类封装的其他元器件具有良好的兼容性,方便在现有设计中进行替换。
    - 支持和服务:Nexperia公司为用户提供全面的支持服务,包括技术文档、样品和定制需求支持。

    6. 常见问题与解决方案


    1. 问题:晶体管在长时间使用后出现温度过高。
    - 解决方案:确保散热良好,使用大面积铜箔散热垫或风扇辅助散热。
    2. 问题:晶体管电流增益不足。
    - 解决方案:检查输入信号的频率和幅度,确保在适当的范围内。如果需要更高的增益,可以选择不同增益级别的型号。

    7. 总结和推荐


    这些NPN中功率晶体管以其高电流能力、高功率耗散能力和多样的增益选择,非常适合应用于需要大电流驱动的应用场景,如线性电压调节器、电源管理和放大器设计。其AEC-Q101认证使其成为汽车电子领域的理想选择。总体而言,这些产品不仅技术先进,且具有高度的可靠性和兼容性,强烈推荐使用。
    本手册旨在为工程师和技术人员提供全面的技术参考,详细说明了产品的功能、应用和操作要点。希望这些信息能帮助您更好地理解和应用这些高质量的晶体管产品。

BCX56-16参数

参数
VCBO-最大集电极基极电压 100V
最大集电极发射极饱和电压 0.5@ 50mA @ 500mA
不同 Ib,Ic 时的 Vce 最大饱和值 500mV@ 50mA,500mA
VCEO-集电极-发射极最大电压 80V
晶体管类型 NPN
最大功率耗散 1.25W
VEBO-最大发射极基极电压 5V
集电极截止电流 100nA
配置 -
集电极电流 1A
4.6mm(Max)
2.6mm(Max)
1.6mm(Max)
通用封装 SOT-89
安装方式 贴片安装
应用等级 汽车级
零件状态 在售

BCX56-16厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

BCX56-16数据手册

厂牌 PDF简要描述 下载
NEXPERIA 三极管(BJT) NEXPERIA BCX56-16 BCX56-16数据手册

BCX56-16封装设计

查看详情并下载
Symbol
Footprint
3D Model
