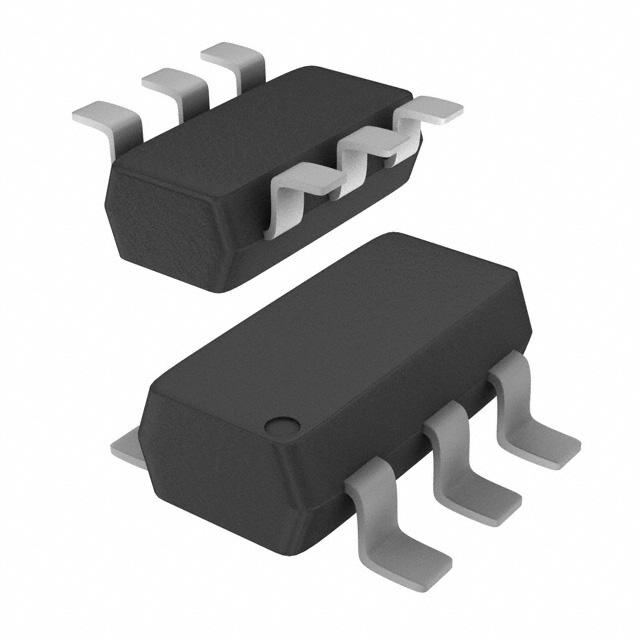

NMB2227AZ

产品分类: 三极管(BJT)
厂牌: NEXPERIA
产品描述: 1V@ 50mA,500mA NPN,PNP 10nA 40V 600mA TSOP-6 贴片安装
供应商型号: CY-NMB2227AZ
供应商: Avnet
标准整包数: 1
NEXPERIA 三极管(BJT) NMB2227AZ

NMB2227AZ概述

    NMB2227A: 40 V, 600 mA NPN/PNP General-Purpose Transistors

    1. 产品简介


    NMB2227A 是一款适用于通用切换和放大任务的小型表面贴装设备(SMD)封装的NPN/PNP双极晶体管。这些晶体管特别适合需要高电流处理能力的应用,同时能够减少印刷电路板(PCB)上的组件数量,降低装配成本。

    2. 技术参数


    主要技术规格:
    - 集电极-发射极电压 (VCEO)
    - NPN型: 40 V
    - PNP型: -60 V
    - 直流电流增益 (hFE)
    - NPN型: VCE = 10 V; IC = 150 mA; 脉冲, tp ≤ 300 µs; δ ≤ 0.02; Tamb = 25 °C时,范围为100 - 300
    - PNP型: VCE = -10 V; IC = -150 mA; 脉冲, tp ≤ 300 µs; δ ≤ 0.02; Tamb = 25 °C时,范围为100 - 300
    - 集电极电流 (IC)
    - 最大值: 600 mA
    - 峰值集电极电流 (ICM)
    - 最大值: 800 mA
    - 峰值基极电流 (IBM)
    - 单脉冲; tp ≤ 1 ms时的最大值: 200 mA
    - 总功耗 (Ptot)
    - 在Tamb ≤ 25 °C时,最大值: 200 mW
    - 每个设备在Tamb ≤ 25 °C时,最大值: 300 mW
    - 工作温度范围
    - 结温 (Tj): -55°C 到 150°C
    - 环境温度 (Tamb): -55°C 到 150°C
    - 存储温度 (Tstg): -65°C 到 150°C

    3. 产品特点和优势


    - 高电流处理能力:NMB2227A可处理高达600 mA的电流,使其成为高负载应用的理想选择。
    - 减少PCB上的组件:单一芯片集成NPN和PNP两种类型的晶体管,减少了PCB的复杂性。
    - 降低成本:简化装配流程,减少组装步骤,从而降低了制造成本。
    - AEC-Q101认证:符合汽车电子产品标准,保证了高度可靠性和稳定性。

    4. 应用案例和使用建议


    应用场景:
    - 通用切换和放大:适用于电机驱动、传感器信号放大等领域。
    - 互补驱动:常用于电源管理、电源开关等方面。
    - 半桥和全桥驱动:应用于电动工具、家用电器和工业控制设备。
    使用建议:
    - 散热设计:确保足够的散热措施,避免过热导致器件损坏。
    - 连接稳定性:正确焊接,确保电气连接稳定可靠。
    - 考虑工作环境:在极端环境下使用时,需注意温度限制和降额使用。

    5. 兼容性和支持


    兼容性:
    - NMB2227A与标准的SOT457封装兼容,可以轻松集成到现有的设计中。
    - 支持回流焊和波峰焊工艺,便于大批量生产。
    支持和维护:
    - Nexperia提供了详尽的技术文档和支持服务,包括产品手册、测试报告和常见问题解答。

    6. 常见问题与解决方案


    常见问题:
    - 过热问题:确保散热片正确安装,必要时添加额外的散热材料。
    - 性能不稳定:检查焊接质量,确保所有引脚连接良好。
    - 电流过大:根据具体应用调整基极电流,避免超过最大允许值。
    解决方案:
    - 散热改进:通过增加散热片或散热膏提高散热效率。
    - 焊接质量检查:使用X光检测确保焊点质量。
    - 电流调节:使用适当的偏置电阻来控制基极电流。

    7. 总结和推荐


    总结:
    NMB2227A是一款高性能的NPN/PNP双极晶体管,具有高电流处理能力和广泛应用范围。其紧凑的SOT457封装使其易于集成,且AEC-Q101认证保证了其可靠性。
    推荐:
    我们强烈推荐NMB2227A用于各种高要求的工业、汽车和消费类电子应用。其独特的功能和广泛的应用场景使其在市场上具有强大的竞争力。

NMB2227AZ参数

参数
最大功率耗散 -
不同 Ib,Ic 时的 Vce 最大饱和值 1V@ 50mA,500mA
集电极电流 600mA
VCBO-最大集电极基极电压 -
最大集电极发射极饱和电压 1V@ 50mA,500mA
集电极截止电流 10nA
配置 -
VCEO-集电极-发射极最大电压 40V
VEBO-最大发射极基极电压 -
晶体管类型 NPN,PNP
3.1mm(Max)
1.7mm(Max)
1mm(Max)
通用封装 TSOP-6
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
