NHDTC143ZUF

产品分类: 三极管(BJT)
厂牌: NEXPERIA
产品描述: NPN - Pre-Biased 315mW 100nA 80V 100mA SOT-323 贴片安装
供应商型号: 3526202
供应商: 海外现货
标准整包数: 5

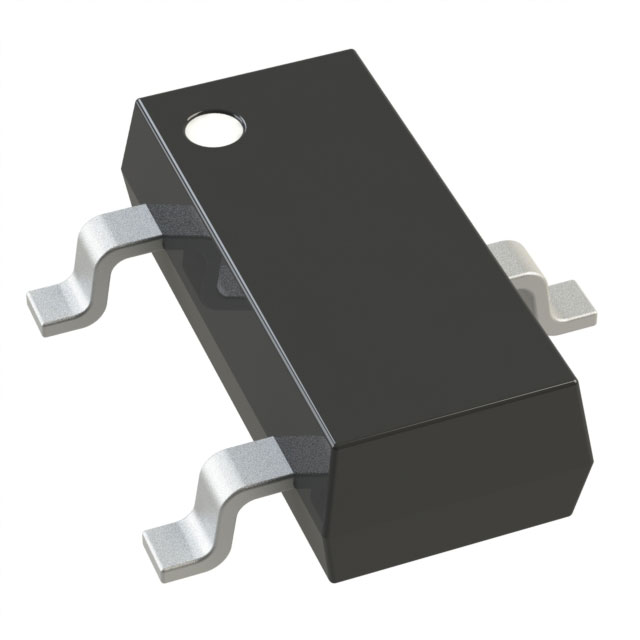

NEXPERIA 三极管(BJT) NHDTC143ZUF

NHDTC143ZUF概述


    产品简介


    NHDTC123JU/143ZU/114YU 系列是基于Nexperia公司的高可靠性的NPN电阻嵌入型晶体管(RET)。这些器件被封装在非常小型的SOT323(SC-70)表面贴装设备(SMD)塑料封装内。此系列晶体管特别适用于数字电路设计、负载开关控制等领域,并作为BC846系列的低成本替代品。

    技术参数


    - 电压: 集电极-发射极击穿电压(VCEO):80V;集电极-基极击穿电压(VCBO):80V;发射极-基极击穿电压(VEBO):7V。
    - 电流: 最大输出电流(IO):100mA。
    - 温度范围: 结温(Tj):-55°C到+150°C;环境温度(Tamb):-55°C到+150°C;存储温度(Tstg):-65°C到+150°C。
    - 功率耗散: 在25°C条件下总功耗(Ptot):235mW(单面铜箔)或315mW(四层铜箔)。
    - 引脚配置: 输入(I)为基极;GND为发射极;输出(O)为集电极。

    产品特点和优势


    - 输出电流能力: 可提供高达100mA的输出电流。
    - 高击穿电压: 保证在高电压环境下稳定运行。
    - 集成电阻: 内置的偏置电阻简化了电路设计。
    - 减少组件数量: 减少电路中的元件数目,从而降低成本和组装难度。
    - 降低组装成本: 通过减少电路板上需要放置的元件数量来节省成本。
    - AEC-Q101认证: 适用于汽车领域的应用。

    应用案例和使用建议


    - 数字应用: 可用于各种数字控制系统中。
    - 低成本替代: 可以替代传统的BC846系列,适合低成本设计需求。
    - 负载控制: 适用于控制集成电路输入和开关负载。
    - 使用建议: 在使用过程中需注意最大工作温度限制,确保设备正常工作。设计时应考虑总功耗,并适当选择PCB的层数和材料以确保散热效果。

    兼容性和支持


    - 兼容性: 该系列晶体管具有标准的SOT323封装,可以很容易地集成到现有系统中。
    - 支持和维护: Nexperia公司提供全面的技术支持和产品维护服务,确保用户获得最佳的使用体验。

    常见问题与解决方案


    - 问题: 设备温度过高。
    - 解决方案: 检查散热设计,确保正确安装散热片或采用四层铜箔PCB提高散热效率。
    - 问题: 输出电流不稳定。
    - 解决方案: 检查电路连接是否正确,确认所有焊接点无虚焊或断开现象。
    - 问题: 设备无法正常启动。
    - 解决方案: 检查电源电压是否在规定范围内,确认输入信号波形无误。

    总结和推荐


    NHDTC123JU/143ZU/114YU系列晶体管以其高效能和可靠性在市场上表现优异。特别是在需要高击穿电压和大电流的应用场景中,其独特的内置电阻特性显著简化了电路设计,降低了生产成本。基于以上分析,这款产品是非常值得推荐的。无论是对于需要高性能、高可靠性的数字电路还是需要成本控制的消费类产品,它都是一个不错的选择。

NHDTC143ZUF参数

参数
VEBO-最大发射极基极电压 -
VCEO-集电极-发射极最大电压 80V
配置 -
最大功率耗散 315mW
集电极电流 100mA
VCBO-最大集电极基极电压 -
晶体管类型 NPN - Pre-Biased
最大集电极发射极饱和电压 100mV@ 500µA,10mA
不同 Ib,Ic 时的 Vce 最大饱和值 -
集电极截止电流 100nA
通用封装 SOT-323
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NHDTC143ZUF厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

NHDTC143ZUF数据手册

厂牌 PDF简要描述 下载
NEXPERIA 三极管(BJT) NEXPERIA NHDTC143ZUF NHDTC143ZUF数据手册

NHDTC143ZUF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.3907
10+ ¥ 0.3907
100+ ¥ 0.3078
500+ ¥ 0.2959
1000+ ¥ 0.2652
5000+ ¥ 0.2652
库存: 4717
起订量: 165 增量: 0
交货地:
最小起订量为:100
合计: ¥ 30.78
