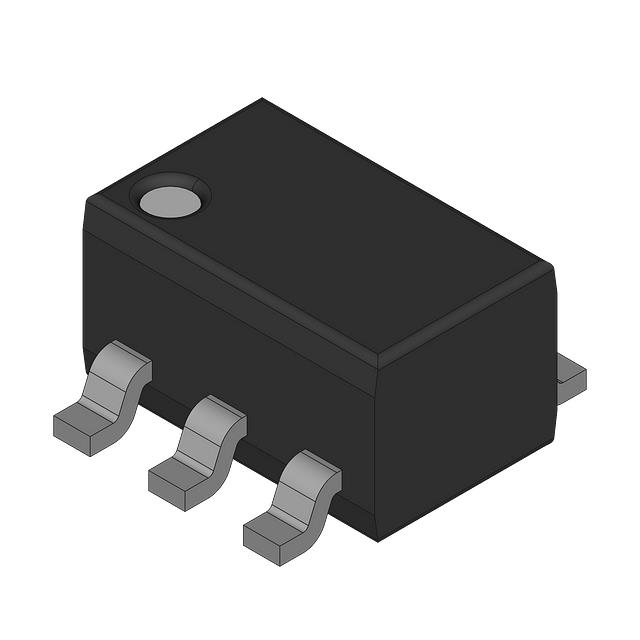

NHUMB9F

产品分类: 三极管(BJT)
厂牌: NEXPERIA
产品描述: 2 PNP - Pre-Biased (Dual) 100nA 80V 100mA TSSOP-6 贴片安装
供应商型号: CY-NHUMB9F
供应商: Avnet
标准整包数: 1
NEXPERIA 三极管(BJT) NHUMB9F

NHUMB9F概述

    Nexperia NHUMB10/13/9 Series: PNP/PNP Resistor-Equipped Double Transistors

    1. 产品简介


    NHUMB10/13/9系列是一款由Nexperia制造的小型SOT363封装(SC-88)表面贴装设备(SMD)。这些设备属于PNP/PNP电阻内置双晶体管(RET)家族。它们设计用于各种数字应用,包括控制集成电路输入和负载切换。这些晶体管还提供了成本效益的替代方案,以替换传统的BC856系列,特别适用于需要高击穿电压的应用场合。

    2. 技术参数


    基本规格:
    - 集电极-发射极电压 (VCEO): -80 V
    - 输出电流 (IO): -100 mA
    - 额定功率 (Ptot): 235 mW (Tamb ≤ 25 °C)
    - 最大结温 (Tjjunction): 150 °C
    - 环境温度范围 (Tamb): -55 至 150 °C
    电阻值:
    - 型号 R1 (kΩ) R2 (kΩ) 封装
    - NHUMB10 2.2 47 SOT363 SC-88
    - NHUMB13 4.7 47 SOT363 SC-88
    - NHUMB9 10 47 SOT363 SC-88

    3. 产品特点和优势


    - 高输出电流能力: 能够处理高达100 mA的输出电流。
    - 高击穿电压: 集电极-发射极电压最高可达-80 V。
    - 内置电阻: 简化电路设计并减少组件数量。
    - 降低成本: 由于集成电阻,减少了额外元件的需求,降低了组装成本。
    - AEC-Q101认证: 适合汽车应用。
    - 简化电路设计: 减少设计复杂度和制造成本。

    4. 应用案例和使用建议


    应用案例:
    - 数字应用: 这些晶体管适用于各种数字系统,如微控制器、驱动器和开关电路。
    - 成本节约: 作为BC856系列的替代品,它们提供更经济的选项。
    - 控制集成电路输入: 可用于传感器接口和信号调理电路。
    - 负载切换: 可以控制电机和其他负载。
    使用建议:
    - 确保正确选择型号以满足特定的电阻需求(例如,使用NHUMB10、NHUMB13或NHUMB9)。
    - 在设计时,注意热管理和电源分配,确保晶体管不会过热。

    5. 兼容性和支持


    兼容性:
    - NHUMB10/13/9系列与标准SOT363(SC-88)封装兼容,适用于大多数印刷电路板布局工具。
    支持和服务:
    - Nexperia为用户提供全面的技术支持和文档,包括详细的测试报告、数据手册和技术指南。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - Q: 为什么输出电流限制为-100 mA?
    - A: 这是由晶体管的内部结构和散热能力决定的。要超过这个值可能导致过热和损坏。

    - Q: 如何确保正确的热管理?
    - A: 使用散热片或散热膏来增强散热效果,遵循制造商推荐的热阻值。

    - Q: 我可以将这些晶体管用于汽车应用吗?
    - A: 是的,这些晶体管通过了AEC-Q101认证,适用于汽车应用。

    7. 总结和推荐


    综合评估:
    NHUMB10/13/9系列提供了出色的性能和可靠的功能,尤其适合需要高击穿电压和低功耗的应用。它们简化了设计过程,提高了生产效率,且符合严格的汽车标准。因此,这些晶体管是一个值得推荐的选择,适用于广泛的工业和汽车应用。
    推荐:
    强烈推荐使用NHUMB10/13/9系列晶体管,尤其是在那些需要高可靠性和成本效益的应用中。

NHUMB9F参数

参数
VCEO-集电极-发射极最大电压 80V
配置 -
集电极电流 100mA
不同 Ib,Ic 时的 Vce 最大饱和值 -
集电极截止电流 100nA
最大集电极发射极饱和电压 100mV@ 500µA,10mA
最大功率耗散 -
VCBO-最大集电极基极电压 -
VEBO-最大发射极基极电压 -
晶体管类型 2 PNP - Pre-Biased (Dual)
通用封装 TSSOP-6
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
