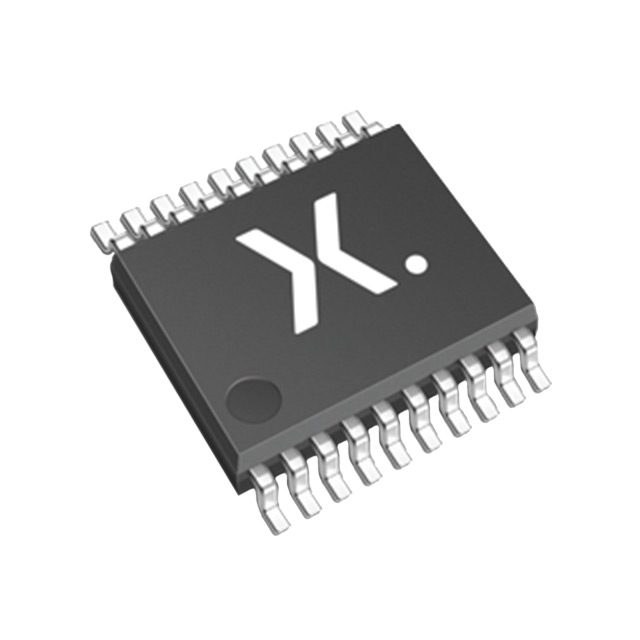

74HCT373PW,118

产品分类: 锁存器
厂牌: NEXPERIA
产品描述: 8μA 14ns 非反相 三态 1 4.5V 5.5V 6mA D-Type Transparent Latch HCT 1 6mA TSSOP-20 贴片安装,黏合安装 6.6mm*4.5mm*950μm
供应商型号: AV-S-74HCT373PW,118
供应商: Avnet
标准整包数: 2500
NEXPERIA 锁存器 74HCT373PW,118

74HCT373PW,118概述


    产品简介


    产品名称:74HC373/74HCT373
    产品类型: 这是一款八位透明锁存器,具有三态输出。该器件具备锁存使能(LE)和输出使能(OE)输入端口,主要用于缓冲存储和控制信号的传递。
    主要功能:
    - 透明模式: 当锁存使能(LE)信号为高电平时,输入数据可以直接通过锁存器输出。
    - 锁存模式: 当锁存使能(LE)信号为低电平时,锁存器会储存之前的输入数据,实现信号的存储。
    - 三态输出: 输出可以使能或关闭,从而实现多设备共享总线的场景。
    应用领域:
    - 微处理器和控制器之间的接口
    - 数据存储
    - 逻辑电路中的缓冲器
    - 工业控制系统

    技术参数


    电气特性:
    - 输入电压:
    - 74HC373: CMOS电平
    - 74HCT373: TTL电平

    - 电源电压范围:
    - 74HC373: 2.0V 至 6.0V
    - 74HCT373: 4.5V 至 5.5V

    - 输出电流:
    - 最大输出电流: ±35mA
    工作环境:
    - 工作温度范围:
    - SO20, SSOP20, TSSOP20封装: -40°C 至 +125°C
    - DHVQFN20封装: -40°C 至 +85°C
    静态特性:
    - 锁存使能输入: 高电平有效
    - 输出使能输入: 低电平有效
    - 输出高电平电压: ≥ 2.0V (74HC373),≥ 4.4V (74HCT373)
    - 输出低电平电压: ≤ 0.1V (74HC373),≤ 0.0V (74HCT373)
    动态特性:
    - 传播延迟时间:
    - 74HC373: 在25°C时,最小值12ns,典型值30ns
    - 74HCT373: 在25°C时,最小值15ns,典型值38ns

    产品特点和优势


    独特功能:
    - 支持透明模式和锁存模式切换
    - 具备三态输出,可应用于多个总线设备之间
    - 输入钳位二极管,便于外部电阻限流
    优势:
    - 兼容性广: 可与多种微处理器兼容,如CMOS和TTL电平
    - ESD保护: 超过2000V的人体模型(HBM)和200V的机器模型(MM)
    - 多重封装选择: 提供SO20、SSOP20、TSSOP20和DHVQFN20封装选项,满足不同需求

    应用案例和使用建议


    应用场景:
    - 用于微处理器系统中作为数据缓冲器和状态锁存器
    - 实现多个总线设备之间的数据共享
    - 工业控制系统的信号隔离和放大
    使用建议:
    - 确保锁存使能(LE)和输出使能(OE)信号正确配置以避免信号丢失或干扰
    - 在高温环境下使用时应注意散热,确保器件正常工作

    兼容性和支持


    兼容性:
    - 可与多种微处理器和接口标准兼容,如CMOS和TTL电平
    - 提供多个封装选项,适用于不同类型的电路设计
    支持和服务:
    - 提供详细的技术文档和应用指南
    - 厂商提供专业技术支持和售后保障

    常见问题与解决方案


    问题1: 设备在特定温度下出现异常行为。
    解决方案: 检查工作温度是否超出规定的范围,并适当调整散热措施。
    问题2: 输出信号不稳定。
    解决方案: 确认电源电压稳定,并检查输入信号的质量,必要时增加外部滤波电路。
    问题3: 信号传输延迟过长。
    解决方案: 调整锁存使能(LE)和输出使能(OE)信号的配置,确保信号切换的时间足够。

    总结和推荐


    综合评估:
    - 优点: 高可靠性,广泛的适用性,良好的兼容性,ESD保护机制完善,适合于工业级和消费电子类产品。
    - 不足: 高温环境下需要额外的散热措施,可能影响部分应用的灵活性。
    推荐:
    - 推荐使用74HC373/74HCT373在需要高可靠性的应用场合,如工业自动化、数据采集系统等。其出色的性能和兼容性使其成为众多电子设备的理想选择。

74HCT373PW,118参数

参数
传播延迟时间 14ns
极性 非反相
最大工作供电电压 5.5V
独立电路 1
输出类型 三态
低电平输出电流 6mA
逻辑系列 HCT
最小工作供电电压 4.5V
电路数量 1
逻辑功能 D-Type Transparent Latch
高电平输出电流 6mA
Iq-静态电流 8μA
长*宽*高 6.6mm*4.5mm*950μm
通用封装 TSSOP-20
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
