7000-21161-0000000

产品分类: 圆形连接器
厂牌: MURRELEKTRONIK
产品描述: Murrelektronik Limited M12圆形连接器插座, 7000系列, 8芯, 面板安装, 焊接, IP67
供应商型号: 9163309
供应商: 海外现货
标准整包数: 1

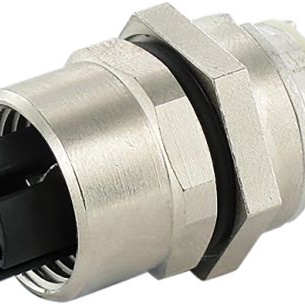

MURRELEKTRONIK 圆形连接器 7000-21161-0000000

7000-21161-0000000概述

    # M12 Female Receptacle X Coded Rear Mount Solder Ethernet CAT6A 技术手册

    产品简介


    M12 Female Receptacle X Coded Rear Mount Solder 是一款高性能的电子元器件,专门用于以太网连接。这款产品主要用于工业自动化领域,适用于需要高可靠性和高速传输的应用场景。其采用坚固耐用的设计,能够承受恶劣的工作环境。
    主要功能
    - 提供稳定的以太网连接
    - 高速数据传输,最高可达10 Gbit/s
    - 8极屏蔽设计,确保信号的稳定性和抗干扰能力
    - 自锁螺纹设计,确保长期使用的稳定性
    应用领域
    - 工业自动化控制系统
    - 网络基础设施建设
    - 远程监控系统
    - 智能制造设备

    技术参数


    - 操作电压:最大50 V AC / 60 V DC
    - 操作电流:每接触点最大0.5 A
    - 传输参数:CAT6,class EA (ISO/IEC 11801:2002),(EN 50173-1)
    - 传输速率:高达10 Gbit/s
    - 端口锁定:M12 × 1 mm 螺纹(推荐扭矩0.6 Nm),自锁式
    - 防护等级:IP67(插入和紧固时)
    - 材料:黄铜锌,镍镀层
    - 温度范围:-40°C 至 +85°C
    - 原产地:德国
    - 海关编码:85369010
    - 最小订购量:1个

    产品特点和优势


    1. 高可靠性:IP67防护等级确保在恶劣环境下也能保持良好的密封性和防尘防水性能。
    2. 高速传输:支持高达10 Gbit/s的数据传输速率,满足现代工业自动化的需求。
    3. 8极屏蔽设计:有效减少信号干扰,确保数据传输的稳定性。
    4. 自锁螺纹设计:安装方便且牢固,避免意外松动,适合长时间运行。

    应用案例和使用建议


    应用案例
    这款产品常用于工业自动化设备的连接,如PLC控制柜、机器人手臂等。它能确保这些设备之间的稳定通信,从而提高生产效率和设备可靠性。
    使用建议
    1. 在安装过程中,确保螺纹拧紧到推荐的扭矩值0.6 Nm,以确保连接的稳固性。
    2. 安装前检查产品的密封圈是否完好无损,确保防护等级的有效性。
    3. 在高温或低温环境下使用时,注意监测环境温度,确保产品在温度范围内的正常工作。

    兼容性和支持


    - 兼容性:这款产品与标准M12接头相兼容,可用于各类工业设备。
    - 支持和服务:制造商提供详细的安装指南和技术支持服务,确保客户在使用过程中能够获得必要的帮助。

    常见问题与解决方案


    1. 问题:螺纹无法拧紧
    - 解决办法:检查螺纹是否有损坏或异物,确保使用推荐扭矩0.6 Nm进行拧紧。
    2. 问题:信号不稳定
    - 解决办法:检查屏蔽层是否完好,确保接地良好;重新安装并确保螺纹连接牢固。
    3. 问题:无法达到额定电流
    - 解决办法:检查连接点是否氧化或污染,确保接触良好。

    总结和推荐


    总体而言,M12 Female Receptacle X Coded Rear Mount Solder Ethernet CAT6A 是一款高性能、高可靠性的电子元器件,非常适合工业自动化和网络基础设施建设领域的应用。其独特的设计和卓越的性能使其在市场上具有较强的竞争力。强烈推荐在高要求的工业环境中使用此产品,以确保最佳性能和稳定性。

7000-21161-0000000参数

参数
额定电流 500mA
外壳材料 Copper
针脚数 -
触头镀层 - 配接 -
类型 -
颜色 -
端接 -

7000-21161-0000000厂商介绍

MURRELEKTRONIK是一家专注于工业自动化领域的德国公司,提供广泛的接口模块、现场总线解决方案和网络解决方案。公司的产品主要分为以下几类:

1. 接口模块:包括以太网模块、串口模块、现场总线模块等,用于实现不同设备间的通信和数据交换。

2. 现场总线解决方案:如Profibus、Profinet、EtherCAT等,这些解决方案广泛应用于自动化生产线,实现设备的高效协同工作。

3. 网络解决方案:包括交换机、网关等,用于构建和维护工业网络,确保数据的稳定传输。

MURRELEKTRONIK的产品广泛应用于机械制造、汽车、能源、交通等多个领域,以其高性能、高可靠性和易于集成的特点受到客户青睐。公司的优势在于:

1. 技术创新:不断研发新技术,以满足工业自动化领域不断变化的需求。

2. 定制化服务:根据客户需求提供定制化的解决方案,以适应各种复杂的应用场景。

3. 广泛的产品线:提供从接口模块到网络解决方案的全方位产品,满足客户一站式采购需求。

4. 强大的技术支持:提供专业的技术支持和售后服务,确保客户在使用过程中的问题能够得到及时解决。

7000-21161-0000000数据手册

厂牌 PDF简要描述 下载
MURRELEKTRONIK 圆形连接器 MURRELEKTRONIK 7000-21161-0000000 7000-21161-0000000数据手册

7000-21161-0000000封装设计

查看详情并下载
Symbol
Footprint
3D Model
