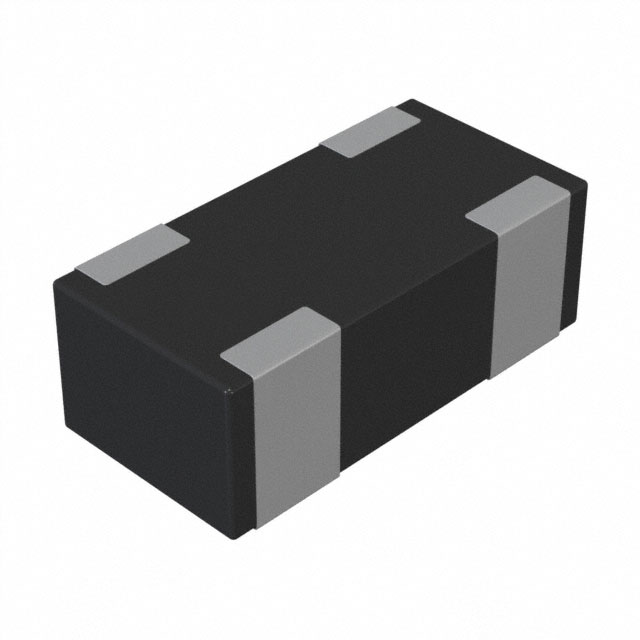

DLP31SN551ML2L

产品分类: 共模滤波器
产品描述: Murata 共模电感 DLP31S系列, 550 Ω, 100 mA
供应商型号: 31M-DLP31SN551ML2L
供应商: 云汉优选
标准整包数: 5
MURATA MANUFACTURING 共模滤波器 DLP31SN551ML2L

DLP31SN551ML2L概述

    # Murata DLP31SN系列共模扼流圈技术手册

    产品简介


    Murata(村田制作所)推出的DLP31SN系列共模扼流圈(Chip Common Mode Choke Coil),是一款高可靠性的电子元器件,广泛应用于各种电路设计中以抑制高频噪声。该系列产品具有多样的阻抗选择(如120Ω、220Ω、550Ω),可满足不同频段的滤波需求。产品主要应用于消费类电子产品、通信设备以及工业控制等领域。

    技术参数


    以下是DLP31SN系列产品的关键规格:
    | 参数名称 | 值/范围 | 单位 |
    |
    | 额定电压 | 16V(DC)
    | 耐压值 | 40V(DC)
    | 工作温度范围 | -40至+85°C | °C |
    | 存储温度范围 | -40至+85°C | °C |
    | 共模阻抗(典型值@100MHz) | 120Ω、220Ω、550Ω | Ω |
    | 直流电阻(最大值) | 2.0Ω、2.5Ω、3.6Ω | Ω |
    | 绝缘电阻(最小值) | 100MΩ | Ω |
    产品符合标准测试条件:普通温度范围为15°C至35°C,相对湿度范围为25%至85%。

    产品特点和优势


    DLP31SN系列共模扼流圈具备以下显著特点和优势:
    1. 高效噪声抑制:通过共模扼流的设计,有效降低高频噪声对电路的影响。
    2. 高可靠性:经过严格的机械和环境测试,确保产品在恶劣条件下仍能稳定运行。
    3. 多样化选择:提供多种阻抗值,适应不同频率下的噪声过滤需求。
    4. 紧凑封装:采用微型芯片封装,适合现代小型化设计要求。
    5. 耐用性强:具备优异的耐热性、抗湿性和抗腐蚀性。

    应用案例和使用建议


    应用案例
    - 消费电子设备:如智能手机和平板电脑,用于滤除电源线上的高频干扰。
    - 通信设备:路由器和交换机中使用,提升信号纯净度。
    - 工业自动化:在工业控制系统中用作电磁干扰保护元件。
    使用建议
    1. 正确安装方向:务必按照指定的方向安装,避免反向连接引发短路或其他问题。
    2. 电路布局优化:尽量将元件远离焊点及接缝处,减少机械应力对元件的影响。
    3. 焊接工艺控制:使用Sn-3.0Ag-0.5Cu焊料并遵循推荐的焊接曲线,确保良好的电气连接。

    兼容性和支持


    DLP31SN系列共模扼流圈与其他标准组件高度兼容,易于集成到现有系统中。Murata公司提供了全面的技术支持和服务,包括样品请求、技术支持热线以及在线资源中心,帮助客户快速解决问题并加速产品开发进程。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后出现开裂 | 检查焊接工艺是否符合规范;适当调整焊接曲线。 |
    | 高频滤波效果不佳 | 确认选用的阻抗值是否匹配实际应用需求。 |
    | 使用过程中发生过热现象 | 检查周围散热措施是否完善;必要时增加额外冷却装置。|

    总结和推荐


    总体而言,Murata DLP31SN系列共模扼流圈凭借其卓越的性能、稳定的品质以及广泛的应用场景,成为许多电子工程师的理想选择。无论是对于需要高性能噪声过滤还是追求紧凑设计的产品来说,这款产品都值得信赖。如果您正在寻找一款既强大又灵活的共模扼流圈,那么DLP31SN系列无疑是您的首选。我们强烈推荐这一优秀的产品系列!

DLP31SN551ML2L参数

参数
阻抗 550Ω@ 100MHz
电感值 -
直流电阻 3.6Ω
额定电流 100mA
线路数量 2
额定电压-AC -
额定电压-DC 16V
长*宽*高 3.2mm*1.6mm*1.3mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
