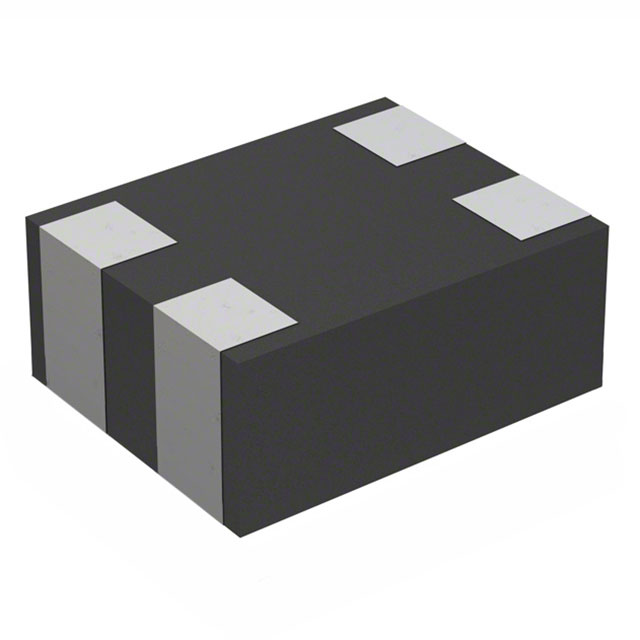

DLM11GN601SD2D

产品分类: 共模滤波器
产品描述: 5V 100mA 2 600Ω@ 100MHz 800mΩ 0504 贴片安装 1.25mm*1mm*600μm
供应商型号: UA-DLM11GN601SD2D
供应商: 海外现货
标准整包数: 10000
MURATA MANUFACTURING 共模滤波器 DLM11GN601SD2D

DLM11GN601SD2D概述


    产品简介


    Murata DLM11GN601SD2系列芯片共模扼流圈是一款专为音频信号应用设计的低失真共模扼流圈。该产品的主要功能是抑制共模干扰,减少信号传输过程中的失真,从而提高信号质量。广泛应用于音频设备、计算机接口、高速数字信号线路以及其他需要滤波和抗干扰的场合。

    技术参数


    - 共模阻抗(100 MHz条件下):600Ω±25%
    - 额定电压:5V (DC)
    - 耐压电压:25V (DC)
    - 额定电流:100 mA
    - 直流电阻:最大0.9Ω
    - 绝缘电阻:最小100MΩ
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-40°C至+85°C
    - 外形尺寸:2.0mm x 1.25mm(长x宽)

    产品特点和优势


    - 低信号失真:通过精确的共模阻抗设计,有效减少了音频信号传输过程中的失真。
    - 高可靠性:严格的测试条件确保产品在极端环境下依然保持稳定性能。
    - 高共模抑制比:具备出色的共模噪声抑制能力,适合于需要高精度信号传输的应用场景。
    - 环保材料:符合RoHS标准,无铅化设计,适用于各种工业和消费电子产品。

    应用案例和使用建议


    应用案例
    - 音频设备:在高级音响系统中,该共模扼流圈可以有效减少电磁干扰,提升音质。
    - 计算机接口:用于USB、HDMI等高速数据传输接口,防止共模干扰导致的数据错误。
    - 汽车电子:在车载娱乐系统中,保证信号的纯净传输,避免杂音干扰。
    使用建议
    - 布局设计:应避免将共模扼流圈靠近产生大量共模噪声的元器件,以减小相互影响。
    - 温度控制:尽量避免长时间在高温环境中运行,以免影响产品性能。
    - 焊接工艺:严格遵守规定的焊接条件,如预热温度和焊接时间,确保良好的焊接效果。

    兼容性和支持


    - 兼容性:该产品可与多种PCB(印制电路板)兼容,适配大多数电子制造工艺。
    - 支持服务:Murata公司提供全面的技术支持,包括产品选型、安装指导和故障排除等。

    常见问题与解决方案


    - 问题1:焊接过程中出现开路
    - 解决方案:确保使用正确的焊锡膏和焊接参数,检查焊点是否有虚焊现象。
    - 问题2:绝缘电阻过低
    - 解决方案:检查产品是否暴露在潮湿或腐蚀性气体中,必要时重新进行清洁处理。
    - 问题3:产品失效
    - 解决方案:确认产品是否在规定的操作温度范围内工作,检查是否受到机械应力的影响。

    总结和推荐


    总结:Murata DLM11GN601SD2系列芯片共模扼流圈以其出色的共模噪声抑制能力和低信号失真特性,在多个应用领域表现出色。其高可靠性和环保设计使其成为市场上备受青睐的产品。
    推荐:强烈推荐此产品给对信号传输质量要求较高的用户。无论是音频设备制造商还是需要高速数据传输接口的电子产品,该共模扼流圈都是理想的选择。

DLM11GN601SD2D参数

参数
电感值 -
直流电阻 800mΩ
额定电流 100mA
线路数量 2
额定电压-AC -
额定电压-DC 5V
阻抗 600Ω@ 100MHz
长*宽*高 1.25mm*1mm*600μm
通用封装 0504
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

DLM11GN601SD2D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

DLM11GN601SD2D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 共模滤波器 MURATA MANUFACTURING DLM11GN601SD2D DLM11GN601SD2D数据手册

DLM11GN601SD2D封装设计

查看详情并下载
Symbol
Footprint
3D Model
