LBEE5KL1DX-883

产品分类: 蓝牙芯片
产品描述: -89dBm@ 11Mbps,-75dBm@ 54Mbps,-8911-7554-73 @ 65Mbps 802.11b/g/n,蓝牙 V5.1 4.2V 2.4835GHz 65Mbps UART 3.3V LGA 贴片安装 6.95mm(长度)*515cm(宽度)
供应商型号: SYE-LBEE5KL1DX-883
供应商: 海外现货
标准整包数: 1

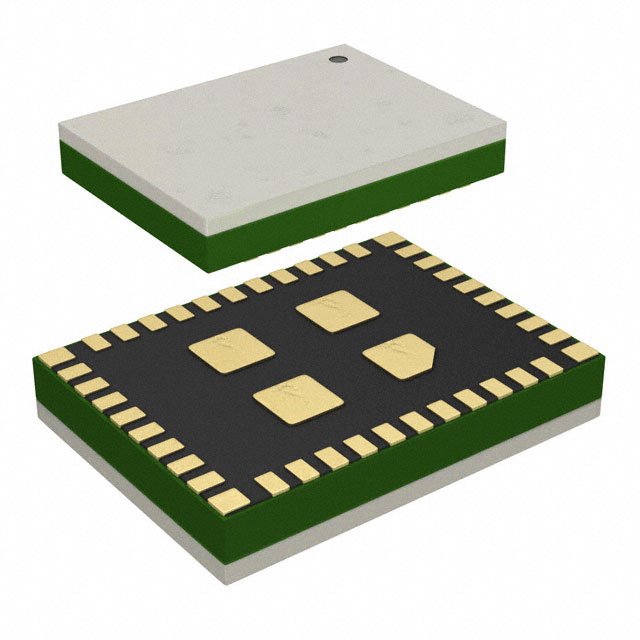

MURATA MANUFACTURING 蓝牙芯片 LBEE5KL1DX-883

LBEE5KL1DX-883概述

    Murata Manufacturing Co., Ltd. W-LAN+Bluetooth Combo Module 数据手册

    产品简介


    Murata推出的W-LAN+Bluetooth Combo模块是一款集成了IEEE802.11b/g/n无线局域网和蓝牙5.1(BR/EDR/BLE)的高性能模块。其主要特点包括采用Cypress芯片组,提供高速的数据传输能力,具备Wi-Fi和蓝牙双重通信功能。该模块主要用于物联网(IoT)设备、智能家居系统、移动终端等领域。

    技术参数


    - 产品型号:LBEE5KL1DX-TEMP
    - 通信接口:SDIO(WLAN),UART(BT)
    - 参考时钟:内置参考时钟
    - 封装等级:MSL Level 3
    - RoHS合规:符合RoHS标准
    - 尺寸规格:
    - 长:6.95mm ± 0.2mm
    - 宽:5.15mm ± 0.2mm
    - 高:最大1.1mm
    - 额定参数:
    - 存储温度范围:-40°C 至 +85°C
    - 供应电压范围:VBAT: -0.5V 至 5.0V, VDDIO: -0.5V 至 3.9V
    - 操作条件:
    - 工作温度范围:-30°C 至 +70°C
    - 规格温度范围:-10°C 至 +55°C
    - 操作电压:VBAT: 3.0V 至 4.8V, VDDIO: 1.71V 至 3.63V

    产品特点和优势


    该模块的主要特点是高性能、低功耗和高可靠性。其采用Cypress的CYW4343W芯片组,支持最新的蓝牙5.1版本,同时提供Wi-Fi通信功能,适用于需要高效通信的物联网设备。其内置的参考时钟和多种电源管理功能,使得其在不同应用场景中具有出色的适应性。

    应用案例和使用建议


    此模块可广泛应用于智能家居、穿戴设备、工业自动化等领域。在使用过程中,需特别注意模块的电源管理和通信接口的配置。建议在设计电路时预留足够的电容以稳定供电,并合理配置拉低电阻来确保模块正常工作。对于蓝牙通信部分,需要根据具体应用场景调整相关的配置参数。

    兼容性和支持


    该模块与其他支持SDIO和UART接口的设备具有良好的兼容性。厂商提供了详细的安装指南和技术支持文档,确保用户能够顺利集成到现有系统中。此外,Murata还提供了一系列认证信息,包括无线电认证、蓝牙认证等,为用户提供可靠的保证。

    常见问题与解决方案


    - 问题1:模块无法正常启动。
    - 解决方案:检查电源电压是否符合要求,确保VBAT先于VDDIO上升,且上升时间不超过40微秒。
    - 问题2:通信中断。
    - 解决方案:检查通信接口配置,确保数据线和命令线的外部上拉电阻值符合要求。

    总结和推荐


    综上所述,Murata的W-LAN+Bluetooth Combo模块在设计和功能上都表现出色。它不仅具备高集成度和低功耗的特点,还拥有丰富的应用案例和详尽的技术支持文档。因此,对于需要高性能通信功能的应用场合,强烈推荐使用该模块。

LBEE5KL1DX-883参数

参数
最小工作供电电压 3.3V
最大数据速率 65Mbps
范围 -
最大工作频率 2.4835GHz
支持协议 802.11b/g/n,蓝牙 V5.1
接口类型 UART
典型灵敏度 -89dBm@ 11Mbps,-75dBm@ 54Mbps,-8911-7554-73 @ 65Mbps
最大工作供电电压 4.2V
ISM带宽 -
最小工作频率 -
长*宽*高 6.95mm(长度)*515cm(宽度)
通用封装 LGA
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LBEE5KL1DX-883厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LBEE5KL1DX-883数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 蓝牙芯片 MURATA MANUFACTURING LBEE5KL1DX-883 LBEE5KL1DX-883数据手册

LBEE5KL1DX-883封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 14.2104 ¥ 119.0832
25+ $ 12.4992 ¥ 104.7433
100+ $ 11.346 ¥ 95.0795
250+ $ 10.726 ¥ 89.8839
500+ $ 10.1432 ¥ 85
1000+ $ 9.4984 ¥ 79.5966
库存: 373
起订量: 21 增量: 1000
交货地:
最小起订量为:10
合计: ¥ 1190.83
