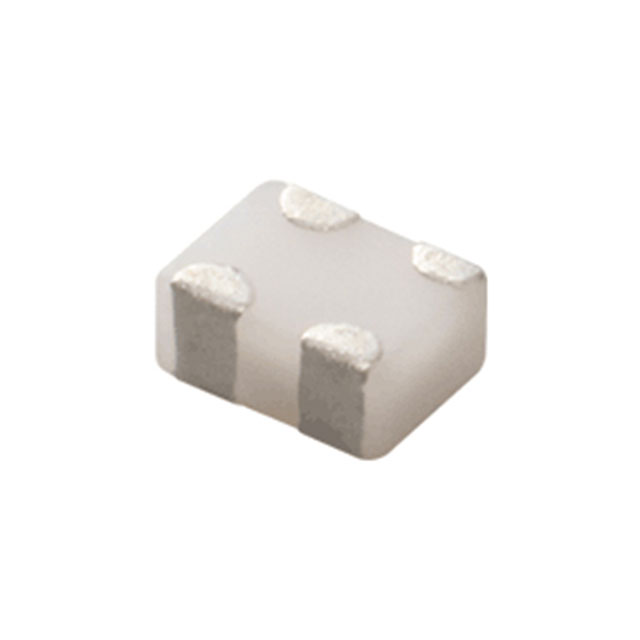

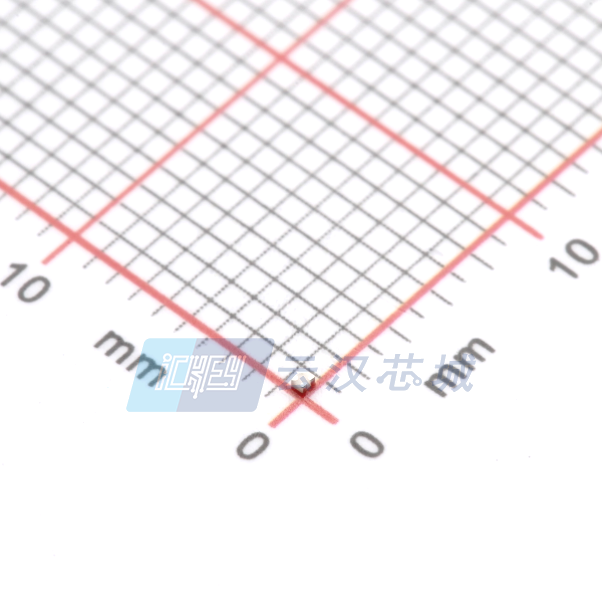

NFG0QHB372HS2D

产品分类: 共模滤波器
产品描述: 5V 100mA 2 9Ω@ 100MHz 2.375Ω 0202 贴片安装 650μm*500μm*350μm
供应商型号: NFG0QHB372HS2D
供应商: 国内现货
标准整包数: 15000
MURATA MANUFACTURING 共模滤波器 NFG0QHB372HS2D

NFG0QHB372HS2D概述


    产品简介


    电子元器件基本介绍
    本技术手册涵盖了由MURATA MFG.CO., LTD 生产的共模噪声滤波器(Common Mode Noise Filter)系列的产品。这些滤波器主要用于电子设备中的差分信号接口,旨在有效抑制电磁干扰(EMI),确保信号传输的稳定性和可靠性。这些滤波器广泛应用于通信设备、工业控制、汽车电子、医疗设备等多个领域。

    技术参数


    下表总结了共模噪声滤波器的技术规格:
    | 产品型号 | 共模阻抗(Ω)@ 100MHz | 额定电压(VDC) | 耐压(VDC) | 额定电流(mA) | 直流电阻(Ω) | 绝缘电阻(MΩ min.) | 插入损耗(dB) |

    | NFG0QHB242HS2D | 15 | 5 | 12.5 | 100 | 2.5±25% | 100 | 33 @ 2.4 GHz |
    | NFG0QHB372HS2D | 9 | 5 | 12.5 | 100 | 1.9±25% | 100 | 30 @ 3.7 GHz |
    | NFG0QHB542HS2D | 5 | 5 | 12.5 | 100 | 1.3±25% | 100 | 27 @ 5.4 GHz |
    其他关键参数如下:
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +85°C
    - 测试条件:常规温度(15°C 至 35°C)、湿度(25% 至 85% RH)

    产品特点和优势


    - 高共模阻抗:该系列产品在100 MHz频率下的共模阻抗高达15Ω,能够有效地抑制高频共模噪声。
    - 宽泛的工作温度范围:能够在极端温度环境下稳定工作,适用性强。
    - 高耐压能力:具备出色的耐压性能,防止电压突变导致的损坏。
    - 优良的机械强度:通过了多种机械性能测试,如振动、弯曲等,确保产品在恶劣环境下的可靠性。

    应用案例和使用建议


    应用案例
    - 通信设备:共模噪声滤波器可有效降低通信设备中的电磁干扰,提高信号传输质量。
    - 工业控制:在工业控制系统中,滤波器可以保护敏感的控制器不受外部噪声影响,确保系统的稳定性。
    使用建议
    - 正确安装:确保滤波器按照推荐的方向和位置安装,避免逆向安装引发短路等问题。
    - 适当清洁:使用酒精基清洗剂(如IPA)清洁产品时,温度不超过40°C,以避免损坏。

    兼容性和支持


    - 兼容性:该系列滤波器可与大多数标准电路板和焊接工艺兼容,适用于多种应用场景。
    - 技术支持:MURATA提供详尽的技术文档和支持服务,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1:产品表面出现裂缝
    - 解决方案:检查安装方向是否正确,确认焊接过程中预热和冷却过程符合标准。

    - 问题2:插入损耗不符合预期
    - 解决方案:确保测试频率和测试方法准确无误,检查是否使用合适的测试设备。

    总结和推荐


    综合评估
    MURATA的共模噪声滤波器在技术参数和机械性能方面表现卓越,尤其适用于需要高度稳定性和抗干扰能力的应用场景。从技术参数和应用场景来看,这些滤波器具有较高的性价比和市场竞争力。
    推荐使用
    综上所述,我们强烈推荐使用MURATA的共模噪声滤波器,特别是在对电磁干扰敏感的工业和商业应用中。这些滤波器不仅性能优异,而且在市场上享有良好的口碑和可靠的支持。

NFG0QHB372HS2D参数

参数
直流电阻 2.375Ω
额定电流 100mA
线路数量 2
额定电压-AC -
额定电压-DC 5V
阻抗 9Ω@ 100MHz
电感值 -
长*宽*高 650μm*500μm*350μm
通用封装 0202
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
