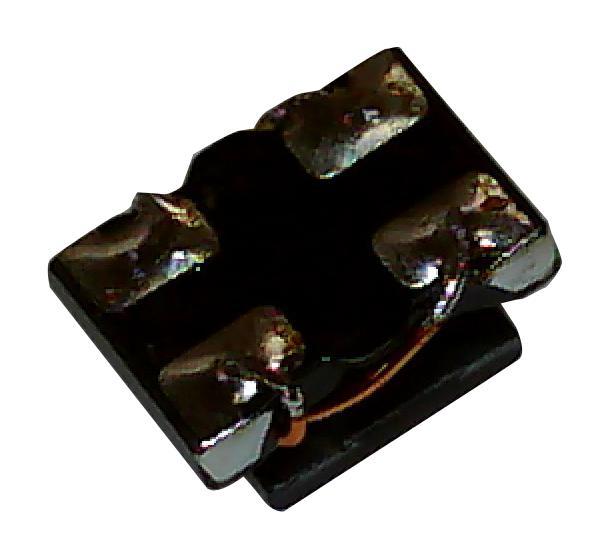

NFP0NCN162HL3D

产品分类: 共模滤波器
产品描述: 5V 3 30Ω 2.99Ω 贴片安装 900μm(长度)*700μm(高度)
供应商型号: SXE-NFP0NCN162HL3D
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING 共模滤波器 NFP0NCN162HL3D

NFP0NCN162HL3D概述


    产品简介


    NFP0NCN162HL3# 电子元器件
    NFP0NCN162HL3# 是一款由Murata Manufacturing Co., Ltd.生产的多层陶瓷电感器。它被广泛应用于各种电子设备中,尤其是在需要抑制共模噪声和匹配线阻抗的高速差分信号线路中。该产品主要用于提升信号完整性,减少干扰,并确保稳定的传输性能。

    技术参数


    - 尺寸代码(毫米):0806
    - 长度:0.85mm
    - 长度公差:±0.05mm
    - 宽度:0.65mm
    - 宽度公差:±0.05mm
    - 厚度:0.3mm
    - 厚度公差:±0.05mm
    - 共模阻抗(100MHz):30Ω
    - 共模插入损耗特性:17dB(典型值@700MHz)、20dB(典型值@900MHz)、28dB(典型值@1.7GHz)、22dB(典型值@2.4GHz)
    - 额定电流:100mA
    - 额定电压:5Vdc
    - 耐压:12.5Vdc
    - 直流电阻(最大):2.99Ω
    - 直流电阻:2.3Ω±30%
    - 绝缘电阻(最小):100MΩ
    - 截止频率:7.0GHz(典型值)
    - 工作温度范围:-40℃至85℃
    - 质量(典型值):0.0008g
    - 电路数量:1个

    产品特点和优势


    - 小尺寸和紧密的公差:0.85×0.65×0.30mm,公差为±0.05mm,适合高密度电路设计。
    - 出色的共模噪声抑制效果:在1.0GHz至2.0GHz范围内达到最佳效果。
    - 兼容高速大容量新传输标准MIPI C-PHY:可以防止信号损坏。
    - 设计用于匹配线阻抗:有助于保持信号的稳定传输。

    应用案例和使用建议


    NFP0NCN162HL3# 主要应用于笔记本电脑、手机和数码相机等设备中的高速差分信号线路。例如,在笔记本电脑的设计中,它可用于提高显示器接口的信号完整性;在手机中,则可帮助降低天线信号干扰。
    使用建议
    - 在进行电路设计时,应考虑信号路径和电源布局,以最大限度地减少共模噪声的影响。
    - 确保安装过程中正确处理焊接温度,避免损坏电感器。

    兼容性和支持


    该产品适用于与MIPI C-PHY标准兼容的设备。Murata Manufacturing Co., Ltd.提供全面的技术支持和售后服务,建议在购买前咨询专业的销售代表或产品工程师以获取更多详细信息。

    常见问题与解决方案


    1. 问:如何选择合适的NFP0NCN162HL3#?
    - 答:选择时应考虑工作频率范围、额定电流和电压等因素。

    2. 问:如何测试其性能?
    - 答:可以通过使用网络分析仪来测量共模插入损耗特性,确保其符合设计要求。

    3. 问:如何进行焊接?
    - 答:建议使用回流焊工艺,并控制好焊接温度,避免过高的温度导致损坏。

    总结和推荐


    NFP0NCN162HL3# 是一款性能卓越的共模噪声抑制器,特别适用于高速差分信号线路。它的设计使得它能够在多个关键领域发挥重要作用,如MIPI C-PHY传输、信号完整性提升等。由于其出色的性能和广泛的适用性,强烈推荐在相关应用中使用此产品。同时,建议用户参考最新的技术手册以获得最准确的产品信息和指导。

NFP0NCN162HL3D参数

参数
电感值 -
直流电阻 2.99Ω
额定电流 -
线路数量 3
额定电压-AC -
额定电压-DC 5V
阻抗 30Ω
长*宽*高 900μm(长度)*700μm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 新设计不推荐

NFP0NCN162HL3D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。
