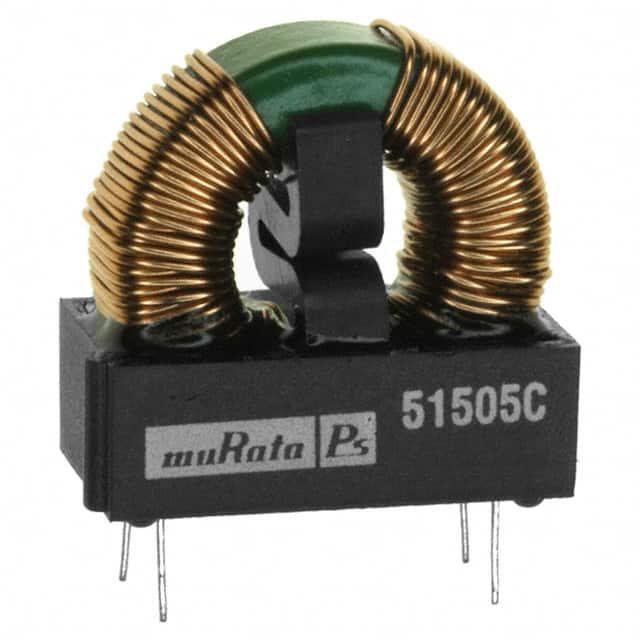

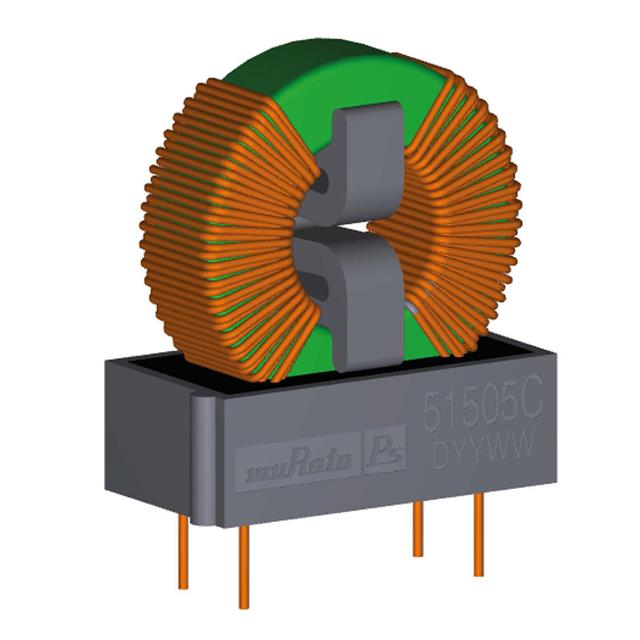

51505C

产品分类: 共模滤波器
产品描述: Murata 5 mH共模电感, 5100系列, 1.2A最大直流, 径向, 12.7mm引线节距
供应商型号: SR-51505C
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING 共模滤波器 51505C

51505C概述

    5100系列共模扼流圈:详细技术手册解析

    产品简介


    5100系列共模扼流圈是针对高电流开关电源和电信应用设计的一系列穿孔式共模扼流圈。这些扼流圈主要用于衰减高达100 MHz的共模噪声,确保线路过滤效果。产品符合RoHS标准,并具备低直流电阻和小型封装的优势。

    技术参数


    | 订购代码 | 额定电感范围(mH) | 最大直流电流(A) | 最大直流电阻(mΩ) | 最大泄漏电感(μH) |

    | 51504C | 0.37-0.68 | 4.1 | 27 | 9 |
    | 51105C | 0.75-1.39 | 3.3 | 38 | 18 |
    | 51305C | 2.16-4.02 | 1.9 | 97 | 45 |
    | 51505C | 3.62-6.73 | 1.2 | 197 | 75 |
    该系列产品的工作环境温度范围为-40°C至125°C。耐压隔离电压为1500Vrms。引脚镀层采用锡。机械尺寸和推荐焊盘细节如下图所示。

    产品特点和优势


    - RoHS合规性
    - 环形结构设计
    - 最大直流电流可达4.1A
    - 电感范围从0.5到5.0mH
    - 小型封装
    - UL 94V-0包装材料
    - 低直流电阻
    - 风险间距保证为3.0mm
    这些特点使得5100系列共模扼流圈在高电流应用场合表现出色,尤其是在高电流开关电源和电信应用中,可以显著降低共模噪声。

    应用案例和使用建议


    根据技术手册中的频率响应曲线图,可以发现该系列产品在不同型号下的共模和差模衰减性能。例如,在100 kHz时,51504C型号在共模下可以达到60 dB的衰减。
    对于实际使用,建议选择电感值较高的型号以适应更高频段的滤波需求。此外,对于高频应用,还需要注意散热设计,以避免因温升过高导致的性能下降。

    兼容性和支持


    该系列产品适用于各种电源系统和电信设备中,与现有系统兼容性良好。厂商提供了详尽的技术支持和维护服务,确保用户能够顺利使用并解决问题。

    常见问题与解决方案


    1. Q: 该产品在高温环境下工作会有什么影响?
    - A: 产品能够在-40°C至125°C的温度范围内稳定工作。建议在高温条件下增加散热措施以保持最佳性能。

    2. Q: 如何确定最适合的型号?
    - A: 根据所需的应用频率和电流需求来选择合适的电感值和直流电流范围。参考表格中的技术参数进行选择。

    总结和推荐


    5100系列共模扼流圈凭借其优良的电感范围、低直流电阻和小型封装,非常适合用于高电流开关电源和电信应用。其出色的产品特性和性能使其在市场上具有较强的竞争力。建议在需要高效共模噪声过滤的应用中优先考虑该系列产品。

51505C参数

参数
电感值 5mH
直流电阻 197mΩ
额定电流 1.2A
线路数量 2
额定电压-AC -
额定电压-DC -
阻抗 -
长*宽*高 18mm*10mm*24mm
安装方式 垂直安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘
