XNCLH26M000THJA2P0

产品分类:
产品描述:
供应商型号: SYE-XNCLH26M000THJA2P0
供应商: 海外现货
标准整包数: 1

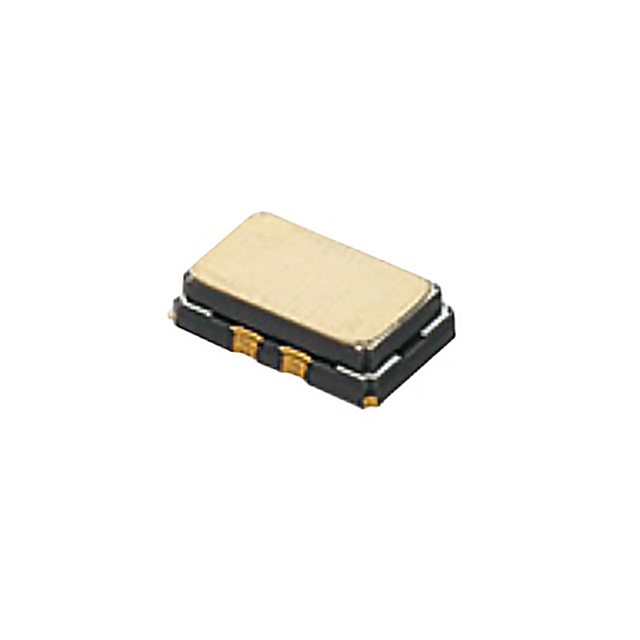

MURATA MANUFACTURING  XNCLH26M000THJA2P0

XNCLH26M000THJA2P0概述

    # 晶体振荡器技术手册

    产品简介


    本产品是株式会社村田制作所提供的晶体振荡器,型号为XNCLH26M000THJA2P0,频率为26.000000MHz,尺寸为5.0×3.2mm。此晶体振荡器广泛应用于通信系统、GPS等领域。因其高精度和稳定性,成为现代电子设备不可或缺的核心部件之一。

    技术参数


    主要规格
    - 频率:26.000000MHz
    - 电源电压范围:Vcc -0.6~+6.0V
    - 存储温度范围:-40~+85℃
    电气特性
    - 操作温度范围:-40~+85℃
    - 电源电压:DC:+3.0V±5%
    - 消耗电流:≤2.6mA
    - 输出电压:≥0.8Vp-p
    - 负载条件:10kΩ//10pF±10%
    - 输出波形:矩形正弦波(直流耦合)
    频率特性
    - 温度特性:±0.2ppm以内(-40~+85℃,初始值基准)
    - 电源电压特性:±0.05ppm以内(DC:+3.0V±5%)
    - 负载变动:±0.05ppm以内(10kΩ//10pF±10%)
    - 老化特性:±0.5ppm以内/年(+25℃±2℃)
    - 再流焊接后频率变化:±1.0ppm以内(2次再流焊接)
    - 初期偏差:±0.5ppm以内(+25℃±2℃)

    产品特点和优势


    1. 高稳定性:得益于精准的频率控制和温度补偿设计,能够在广泛的温度范围内保持稳定的频率输出。
    2. 低功耗:最大电流消耗仅为2.6mA,适合需要长时间运行的应用场景。
    3. 卓越的频率精度:频率偏差极小,适合对时钟信号有严格要求的通信设备。
    4. 小型化设计:紧凑的5.0×3.2mm尺寸,便于嵌入各类便携式设备。

    应用案例和使用建议


    应用案例
    - 通信设备:用于移动电话基站、Wi-Fi路由器等无线通信设备的时钟同步模块。
    - GPS系统:作为卫星导航定位设备的核心时间基准。
    - 车载电子:汽车音响、导航系统等对稳定性和抗振性要求较高的车载设备。
    使用建议
    1. 温度补偿:在极端温度环境下使用时,建议在输出线路中添加1000pF的直流切断电容,以避免频率漂移影响性能。
    2. 焊接温度控制:严格按照推荐的再流焊条件进行焊接,避免过高的焊接温度导致产品损坏。
    3. 安装方向:为避免机械应力,建议采用光学定位设备进行安装。

    兼容性和支持


    - 兼容性:适用于各类电子设计软件和主流生产流程,与其他常见模块和组件高度兼容。
    - 支持服务:提供详细的技术文档和客户支持,确保产品在整个生命周期内的可靠运行。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 频率波动过大 | 检查负载电容是否符合10kΩ//10pF±10%的要求 |
    | 消耗电流超标 | 检查电路是否存在短路或接触不良 |
    | 输出电压不足 | 确认电源电压是否稳定,调整至3.0V±5% |

    总结和推荐


    这款晶体振荡器凭借其优异的频率稳定性、低功耗和兼容性,在通信、导航和车载等领域具有显著的优势。我们强烈推荐将其用于对时钟信号有严格要求的应用场景。然而,鉴于其高可靠性要求,请务必在使用前进行充分的评估和测试。
    通过深入分析该产品的各项指标和应用场景,可以得出结论:这是一款值得信赖且高效能的产品,适合于各类高性能电子设备的设计需求。

XNCLH26M000THJA2P0参数

参数
长*宽*高 5mm*3.2mm*1.5mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XNCLH26M000THJA2P0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

XNCLH26M000THJA2P0数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING MURATA MANUFACTURING XNCLH26M000THJA2P0 XNCLH26M000THJA2P0数据手册

XNCLH26M000THJA2P0封装设计

查看详情并下载
Symbol
Footprint
3D Model
