首页  >  产品百科  >  1122191035

1122191035

产品分类: 圆形连接器
厂牌: MOLEX
产品描述: Male Pins,Plug,Push-Twist 螺纹 5pin 30A 导线安装,自由悬挂,通孔安装
供应商型号: WM22330-ND
供应商: Digi-Key
标准整包数: 1

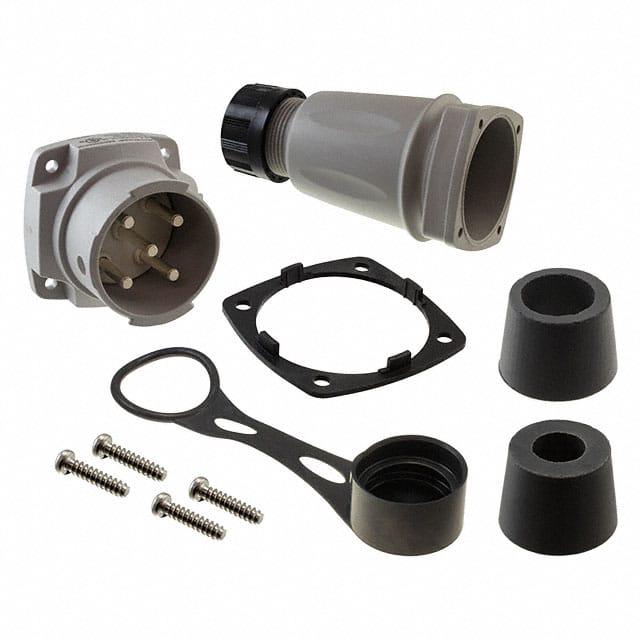

MOLEX 圆形连接器 1122191035

1122191035概述

    Woodhead ArcArrest 30A Switch-Rated Connector System

    产品简介


    Woodhead ArcArrest 30A Switch-Rated Connector System 是一款集多种选项和组件于一体的连接器系统,旨在为工业机器和设备提供快速、简便的断电及锁止/标签操作。此系统广泛应用于食品加工、传送带、过程设备、泵、包装机械、一般工业设备、焊接插座、电力分配等领域。

    技术参数


    - 电压 (最大):600V AC
    - 电流 (最大):30A
    - 温度上升:小于30°C
    - 耐压测试 (最小):2200V AC
    - 分支电路开关测试:在额定电流下进行6,000次循环,功率因数为0.75-0.80(根据UL 2682)
    - 电机电路开关测试:在满载电机电流的600%下进行50次循环,功率因数为0.40-0.50(根据UL 2682)
    - 短路测试:受60A Class J熔丝保护时,短路电流为10kA
    - 电气接触:银合金
    - 外壳材料:Valox
    - 密封等级:NEMA 4X 和 IP69K
    - 操作温度:-25°C 到 +60°C
    - 机械耐久性:至少10,000次循环
    - 阻燃性:符合UL 94标准,V-O等级
    - 环境密封性:Type 4X, IP69K
    - 紫外线抗性:紫外线稳定

    产品特点和优势


    - 锁止/标签装置:包括MAX-LOC插头锁紧技术、指状拉开板、锁孔和插头盖,整体设计流畅且符合人体工程学。
    - 降低成本并简化订购:通过集成多种组件,减少了用户的成本,并简化了订购流程。
    - 增强清洁能力:适用于食品加工和其他恶劣环境,具有出色的耐用性。
    - 超平触点尖端:采用炉内钎焊技术制造,相比竞争对手的火焰钎焊技术,提供了更优异的平面度和定位精度。
    - 防尘防水:NEMA 4X和IP69K等级确保在各种恶劣工业环境中无尘防水。
    - 激光标记:提供清晰持久的认证和规格记录,减少细菌和污垢的滋生。
    - 高强度材料:所有关键部件均由100% Valox材料制成,具有超强强度,完全符合UL材料合规性,消除了常用的易吸湿且不稳定尺寸的尼龙组件。

    应用案例和使用建议


    该系统在食品加工、工业输送线、通用工业设备和船舶行业等多种场合中得到广泛应用。例如,在食品加工厂中,它可以有效防止灰尘和细菌的积累。使用时建议确保所有接口正确安装,并定期检查密封件以保证最佳性能。

    兼容性和支持


    该产品与其他电子元件和设备具有良好的兼容性。Molex公司为其提供全面的技术支持和售后服务,确保用户能够充分利用其功能和优势。

    常见问题与解决方案


    - Q: 插拔时有明显的弧光现象?
    - A: 这是正常现象,因为UL 2682标准要求该系统必须能够在负载下操作。在操作过程中,用户完全被屏蔽在这些能量之外。

    - Q: 如何正确安装?
    - A: 首先确认所有接口已正确连接,然后轻轻扭转插头直至牢固固定。

    总结和推荐


    Woodhead ArcArrest 30A Switch-Rated Connector System 以其出色的耐用性、高可靠性以及独特的设计在市场上脱颖而出。它适用于各种工业应用,并在食品加工和一般工业领域表现出色。对于需要频繁断电和安全操作的场合,这款产品无疑是一个极佳的选择。强烈推荐给那些需要高效、可靠连接解决方案的用户。

1122191035参数

参数
端接 螺纹
额定电流 30A
外壳材料 -
针脚数 5pin
触头镀层 - 配接 -
类型 Male Pins,Plug,Push-Twist
颜色 -
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1122191035厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1122191035数据手册

厂牌 PDF简要描述 下载
MOLEX 圆形连接器 MOLEX 1122191035 1122191035数据手册

1122191035封装设计

查看详情并下载
Symbol
Footprint
3D Model
