0534269071

产品分类: 圆形连接器
厂牌: MOLEX
产品描述: Header,Locking Ramp 焊盘 7pin 3A 锡 通孔安装
供应商型号: TS-0534269071
供应商: 海外现货
标准整包数: 1
MOLEX 圆形连接器 0534269071

0534269071概述


    产品简介

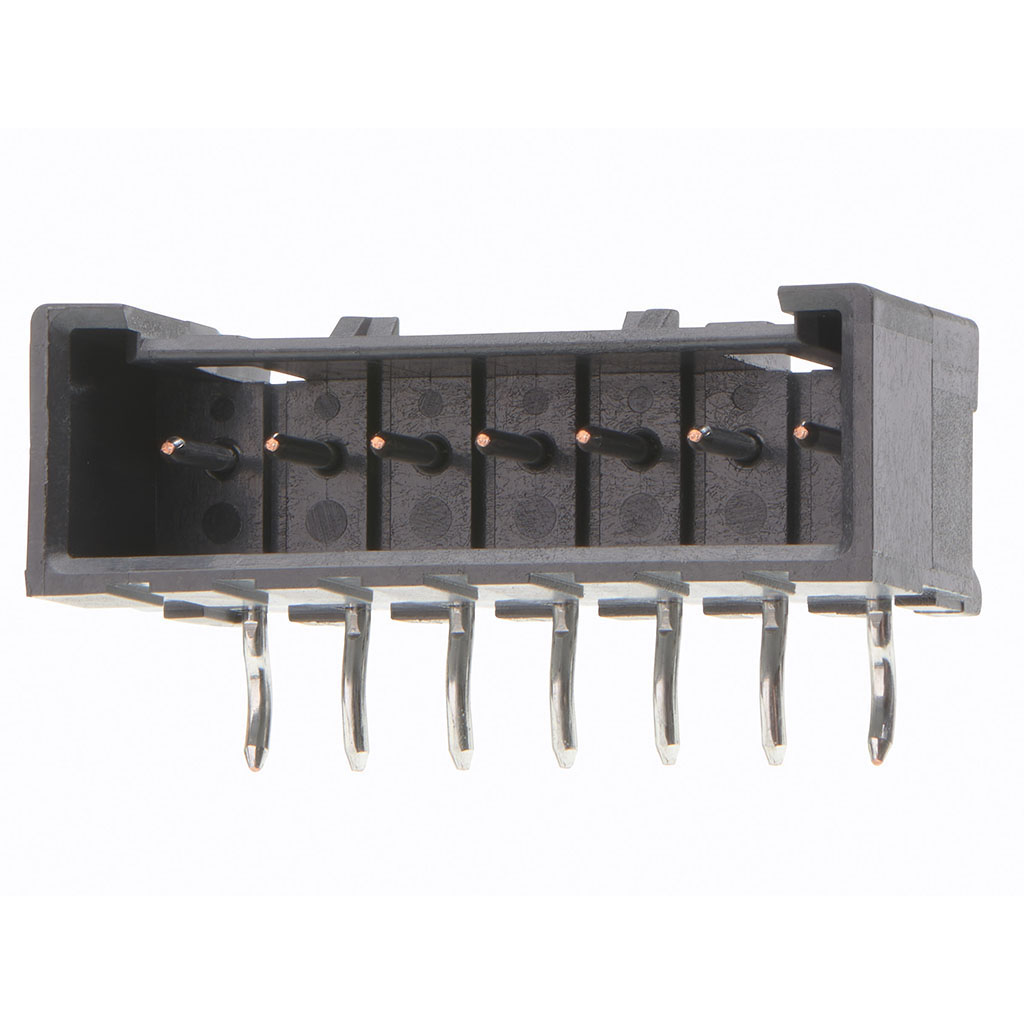

    Mini-Lock 2.50mm Pitch PCB Header
    Mini-Lock系列是一款专为信号传输和线对板连接设计的电子元器件。这种2.50mm间距的Mini-Lock PCB Header属于单排直角通过孔连接器,具备独特的拐针设计,表面经过锡镀处理,带有正向锁定机构,适用于需要高可靠性连接的应用场合。这款产品包含7个电路,提供托盘包装,尾部长度为3.40mm,并具有耐火材料(Glow-Wire Capable),外壳颜色为黑色。由于其卓越的电气特性和环境适应能力,它被广泛应用于通信、工业控制、汽车电子等领域。

    技术参数


    | 参数名称 | 规格 |

    | 间距 | 2.50mm |
    | 电路数 | 7 |
    | 额定电流 | 3.0A/接触点 |
    | 最大电压 | 250V AC (RMS)/DC |
    | 工作温度范围 | -55°C 至 +105°C |
    | 尾部长度 | 3.40mm |
    | 锁定机制 | 正向锁定 |
    | 推荐PCB厚度 | 1.60mm |
    | 拐针设计 | 支持 |
    | 插拔次数 | 最多30次 |

    产品特点和优势


    1. 高可靠性:Mini-Lock PCB Header具备正向锁定机构,确保多次插拔后仍能保持良好的连接稳定性和可靠性。
    2. 环境适应性强:工作温度范围宽广(-55°C至+105°C),且拥有Glow-Wire Capable特性,适合恶劣环境下的应用。
    3. 高电流承载能力:每个接触点的额定电流达到3.0A,适用于需要较高电流传输的应用。
    4. 多功能接口:支持拐针设计,方便与其他特殊要求的连接器配合使用。

    应用案例和使用建议


    应用场景:
    - 通信设备中的信号传输
    - 工业自动化控制系统
    - 汽车电子设备中复杂的线对板连接
    使用建议:
    - 确保PCB的厚度符合推荐值(1.60mm),以保障最佳连接效果。
    - 在插拔过程中要轻柔操作,避免过度用力导致损坏。
    - 考虑到高电流传输的要求,建议进行必要的热设计和散热措施。

    兼容性和支持


    Mini-Lock PCB Header可与Mini-Lock-to-Mini-Lock Off-the-Shelf (OTS)电缆组件配合使用,形成完整的线对板连接解决方案。厂商提供了全面的技术支持,包括安装指导、常见问题解答和售后维护服务,帮助客户快速解决问题并提升产品性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器插入困难 | 确认锁定机构已正确解锁;检查连接器插针是否有变形。 |
    | 电流传输不稳定 | 检查接触点是否有氧化或污染;清洁接触面以确保良好接触。 |
    | 插拔次数过多导致失效 | 检查插拔次数是否超过推荐值;考虑更换新的连接器。 |

    总结和推荐


    Mini-Lock 2.50mm Pitch PCB Header以其高可靠性、强大的环境适应能力和高电流承载能力,成为众多电子设备中不可或缺的重要组件。无论是工业控制还是汽车电子领域,Mini-Lock系列都展现出了卓越的应用价值和市场竞争力。我们强烈推荐使用此产品以满足您的连接需求。

0534269071参数

参数
额定电流 3A
外壳材料 -
针脚数 7pin
触头镀层 - 配接
类型 Header,Locking Ramp
颜色 -
端接 焊盘
安装方式 通孔安装
应用等级 工业级
包装方式 袋装

0534269071厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0534269071数据手册

厂牌 PDF简要描述 下载
MOLEX 圆形连接器 MOLEX 0534269071 0534269071数据手册

0534269071封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.6384 ¥ 5.4264
500+ $ 0.6259 ¥ 5.3198
库存: 2000
起订量: 369 增量: 7
交货地:
最小起订量为:250
合计: ¥ 1356.6
