1300170029

产品分类: 圆形连接器
厂牌: MOLEX
产品描述: Molex 微型圆形连接器插座, Mini-Change系列, 5芯, 电缆安装, 电线, IP67
供应商型号: N-1300170029
供应商: 云汉优选
标准整包数: 1

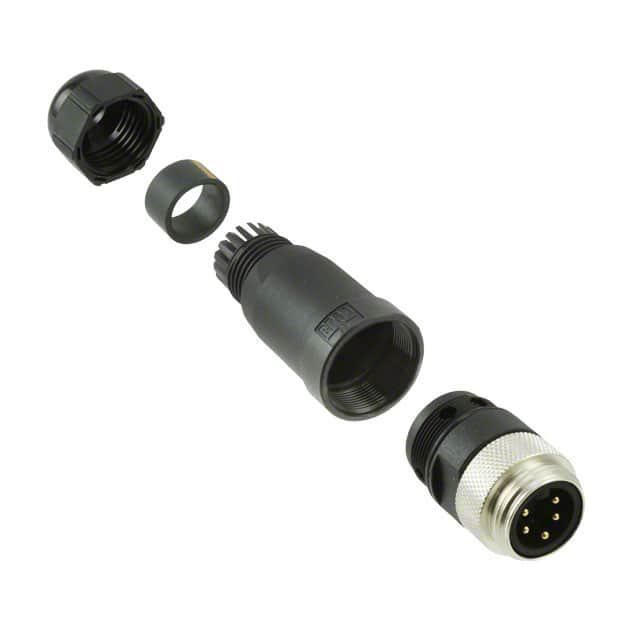

MOLEX 圆形连接器 1300170029

1300170029概述

    Brad® Mini-Change® A-Size Field Attachable Connectors

    产品简介


    Brad® Mini-Change® A-Size 是一款设计用于现场安装的连接器,适用于各种高可靠性需求的应用场景。该系列产品包括女性端子和男性端子两种类型,提供直式接口,并支持内部和外部螺纹连接。这款连接器被广泛应用于工业自动化、数据通信、医疗设备等领域,是各类设备之间实现高效电气连接的理想选择。

    技术参数


    - 电气参数:额定电压为600V AC/DC。
    - 机械参数:电线尺寸范围为15到24 AWG(美国线规),电缆直径范围为5.08到11.43毫米(0.200到0.450英寸)。
    - 物理参数:连接器面板由聚氨酯制成,连接器主体由尼龙制成,接触点采用镀镍黄铜。
    - 环境参数:防护等级为IP67,允许在-20°C至+80°C的工作温度范围内正常工作。

    产品特点和优势


    - 专利Quad-Beam™ 接触设计:提供了更高的可靠性和低电阻,适合于高振动和冲击环境。
    - 易于转换和维修:可轻松转换为快速连接,也可以修复损坏的模具连接器。
    - 广泛的电流容量:根据不同极数,分别支持13.0A、10.0A 和8.0A 的电流容量。

    应用案例和使用建议


    - 工业自动化:这些连接器适用于需要高稳定性的自动化生产线,特别是在存在高振动和高温的情况下。
    - 医疗设备:由于其可靠的电气性能,这类连接器非常适合在医疗器械中使用,确保设备正常运行。
    - 数据通信:可以用来构建可靠的电信基础设施,支持数据的高速传输。

    兼容性和支持


    - 这些连接器与其他标准电缆组件具有良好的兼容性,可方便地集成到现有系统中。
    - Molex 提供了全面的技术支持和维护服务,帮助客户解决在使用过程中可能遇到的各种问题。

    常见问题与解决方案


    1. 问题:连接器无法正确锁紧
    - 解决方案:检查耦合螺母是否安装正确,确保所有部件紧密配合。

    2. 问题:连接器出现过热现象
    - 解决方案:确认连接器的实际电流不超过其额定值,避免过载。

    3. 问题:电气连接不可靠
    - 解决方案:清洁接触点,确保没有灰尘或其他杂质影响电气接触。

    总结和推荐


    Brad® Mini-Change® A-Size 连接器以其高可靠性和广泛的适用范围,在多个行业领域中表现出了卓越的性能。其独特的Quad-Beam™ 接触设计和出色的电气性能使其成为众多应用场合的优选。无论是工业自动化还是医疗设备,这款连接器都表现出色。总体而言,我们强烈推荐这种高质量的连接器以满足您的高可靠性需求。

1300170029参数

参数
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
颜色 银色,黑色
端接 螺纹
额定电流 8A
外壳材料 Polyamide (PA),Nylon
针脚数 5pin
长*宽*高 94mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

1300170029厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1300170029数据手册

厂牌 PDF简要描述 下载
MOLEX 圆形连接器 MOLEX 1300170029 1300170029数据手册

1300170029封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 19.027 ¥ 161.7295
7+ $ 18.1177 ¥ 154.0005
13+ $ 17.5848 ¥ 149.4708
25+ $ 17.2278 ¥ 146.4363
库存: 200
起订量: 3 增量: 1
交货地:
最小起订量为:3
合计: ¥ 485.18
