99990989

产品分类: 圆形连接器
厂牌: MOLEX
产品描述: Molex 2.5mm间距5p单排排针 线对板连接器, SPOX系列, 直角, 通孔安装
供应商型号: 99990989
供应商: 云汉优选
标准整包数: 10

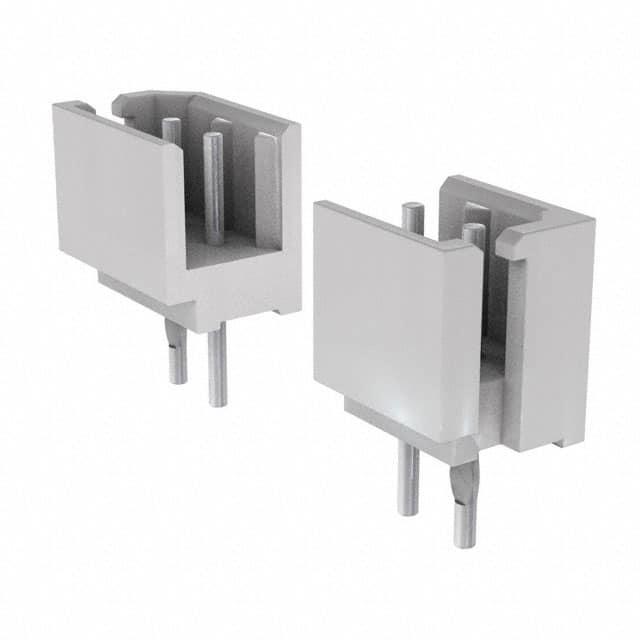

MOLEX 圆形连接器 99990989

99990989概述

    2.50mm Pitch, Mini-SPOX PCB Header 技术手册

    1. 产品简介


    产品名称: 2.50mm Pitch, Mini-SPOX PCB Header
    产品类型: PCB Headers and Receptacles
    主要功能: 这款2.50mm间距的Mini-SPOX PCB Header是一种单排垂直插孔连接器,适用于信号传输和线缆到板的应用。它通过通孔焊接方式安装,具备Tin Plating(镀锡)表面处理,可提供5个电路通道,并配备带焊脚的接头。
    应用领域: 本产品广泛应用于各类电子设备,如消费电子、工业控制设备、通信设备等,尤其适合需要高密度连接的小型化设计场合。

    2. 技术参数


    - 电流: 最大3.0A
    - 电压: 最大250V
    - 电路数量: 最多5个电路
    - 材料:
    - 接触面: 锡镀层
    - 绝缘体: 尼龙
    - 插拔寿命: 最多30次
    - 工作温度范围: -55°C至+105°C
    - 包装: 袋装
    - 推荐PCB厚度: 1.60mm
    - 间距: 2.50mm
    - 最小电镀厚度: 插入面4.064μm,终端面4.064μm
    - 燃烧等级: UL 94V-0
    - 兼容材料: 阻燃尼龙
    - 物理尺寸: 线尾长度3.50mm

    3. 产品特点和优势


    - 高可靠性: 该产品经过严格的机械和电气测试,确保高可靠性与长使用寿命。
    - 高效能: 采用高性能材料和精细加工工艺,保证优秀的电气和机械性能。
    - 设计灵活性: 单排设计和多种连接选项使得其能够在各种应用环境中灵活配置。
    - 低成本: 相比同类产品,Mini-SPOX PCB Header以其高性价比在市场上占据重要地位。
    - 环境友好: 符合RoHS和REACH标准,绿色环保。

    4. 应用案例和使用建议


    - 信号传输: 在信号传输中,通过与Mini-SPOX单排插座配合使用,可实现稳定的信号传输。
    - 线缆到板应用: 在线缆到板连接中,确保信号传输质量的同时还能保持结构紧凑。
    - 设计优化: 为确保最佳性能,建议选择与之配套的Mini-SPOX单排插座,同时根据实际应用环境合理配置PCB厚度和电镀要求。

    5. 兼容性和支持


    - 兼容性: Mini-SPOX PCB Header与配套的Mini-SPOX单排插座兼容,确保良好的机械和电气接触。
    - 制造商支持: 该产品由知名制造商生产,提供全面的技术支持和售后服务。详细技术文档和使用指南均可在官方网站下载。

    6. 常见问题与解决方案


    - 问题: 产品安装后出现接触不良。
    - 解决方案: 检查PCB厚度是否符合推荐值,确保焊接质量良好。如有必要,重新安装并确保接头完全插入。
    - 问题: 高温环境下接触电阻变大。
    - 解决方案: 确保产品工作在额定温度范围内,必要时考虑散热措施。

    7. 总结和推荐


    综上所述,Mini-SPOX 2.50mm Pitch PCB Header是一款在多个方面表现优异的产品,具有广泛的适用性和良好的市场竞争力。其高可靠性、高效能和环保特性使其成为众多电子设备的理想选择。强烈推荐此产品用于需要高密度连接且对性能有严格要求的应用场景。

99990989参数

参数
针脚数 5pin
触头镀层 - 配接
类型 Detent Lock,Header
颜色 -
端接 焊盘
额定电流 3A
外壳材料 Nylon 6/6
长*宽*高 14.9mm*4.9022mm*4.9mm
安装方式 通孔安装
应用等级 医疗级,工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 散装,袋装

99990989厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

99990989数据手册

厂牌 PDF简要描述 下载
MOLEX 圆形连接器 MOLEX 99990989 99990989数据手册

99990989封装设计

查看详情并下载
Symbol
Footprint
3D Model
