首页  >  产品百科  >  0190540119

0190540119

产品分类: 圆形连接器
厂牌: MOLEX

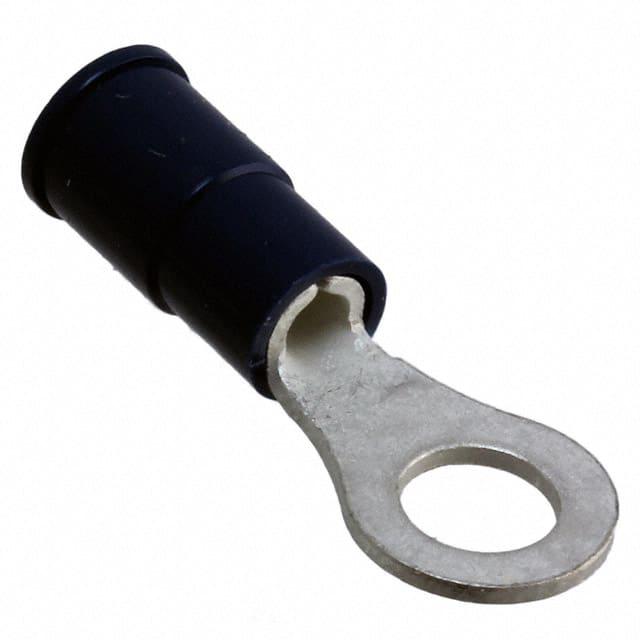

产品描述: Molex 蓝色圆形端子 绝缘端子, 200系列, 5.03mm螺栓, 5.03mm内环直径, 最大线规2.5mm²
供应商型号: TS-0190540119
供应商: 海外现货
标准整包数: 50
MOLEX 圆形连接器 0190540119

0190540119概述

    Insulkrimp Ring and Spade Terminals:技术手册详解

    产品简介


    Insulkrimp Ring 和 Spade 终端 是一系列高品质的绝缘铜终端,广泛应用于工业、汽车、家用电器等领域。这些终端通过热缩绝缘材料和锡镀层保护,确保电连接的安全性和稳定性。具体产品包括长套筒环形终端、星形环形终端、矩形舌片终端、翻盖式终端和钩状终端等,适用线径范围从22AWG到3/0 AWG。

    技术参数


    | 参数 | 规格 |

    | 线径范围 | 22 AWG 至 3/0 AWG |
    | 绝缘材料 | PVC(多种颜色) |
    | 镀层 | 锡(0.00254 mm 厚度) |
    | 额定电压 | 600VAC |
    | 最大电流额定值 | 见下表 |
    | 操作温度 | 105°C(221°F) |
    | 阻燃等级 | UL 94V-0 |
    | 线径 | 最大电流额定值 |

    | 22 AWG | - |
    | 20 AWG | - |
    | 18 AWG | - |
    | 16 AWG | - |
    | 14 AWG | 15 A |
    | 12 AWG | 20 A |
    | 10 AWG | 30 A |
    | 8 AWG | 50 A |
    | 6 AWG | 65 A |
    | 4 AWG | 85 A |
    | 2 AWG | 115 A |
    | 1 AWG | 130 A |
    | 1/0 AWG | 150 A |

    产品特点和优势


    1. 高度安全:符合UL和CSA标准,并且ROHS合规,确保产品的环保和安全性。
    2. 优异的耐热性:能够在高达105°C的环境下稳定工作,适用于高温场合。
    3. 可靠的机械强度:经过严格测试,确保在多次电流循环和拉拔力测试中保持完整性。
    4. 多样化的选择:提供不同类型的终端(如长套筒、星形环、翻盖式),满足不同的应用需求。

    应用案例和使用建议


    应用案例:
    - 在汽车制造中用于连接传感器和控制器。
    - 在家庭自动化系统中用于连接各类电器设备。
    使用建议:
    - 确保安装前对电线进行正确的剥线处理,避免损伤绝缘层。
    - 使用适当的工具进行压接,以确保良好的电气接触。
    - 安装时需注意线径与终端型号匹配,避免过载风险。

    兼容性和支持


    所有Insulkrimp Ring 和 Spade 终端均兼容标准的电气设备和工具。制造商提供了详尽的技术支持和售后服务,包括安装指导和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装时压接不牢 | 使用专用压接工具,确保正确的压力和位置。 |
    | 短路现象发生 | 检查安装是否有误,确保电线正确压接到位,避免短路。 |
    | 长期使用出现松动 | 定期检查连接处,确保连接牢固,如有必要重新压接。 |

    总结和推荐


    Insulkrimp Ring 和 Spade 终端以其卓越的安全性、耐热性和机械强度,在各种复杂应用环境中表现出色。强烈推荐在需要高可靠性连接的应用中使用这些终端,特别是在高温和高电流环境下。此外,其多样化的选择和良好的兼容性使其成为行业内的首选产品。

0190540119参数

参数
端接 -
额定电流 -
外壳材料 -
针脚数 -
触头镀层 - 配接 -
类型 Ring,Screw Terminals,Terminals
颜色 蓝色
长*宽*高 24.66mm*8.69mm*790μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

0190540119厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0190540119数据手册

厂牌 PDF简要描述 下载
MOLEX 圆形连接器 MOLEX 0190540119 0190540119数据手册

0190540119封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1699 ¥ 1.4438
4000+ $ 0.1664 ¥ 1.4147
8000+ $ 0.163 ¥ 1.3857
12000+ $ 0.1596 ¥ 1.3566
28000+ $ 0.1562 ¥ 1.3275
库存: 3950
起订量: 1400 增量: 50
交货地:
最小起订量为:1000
合计: ¥ 1443.8
