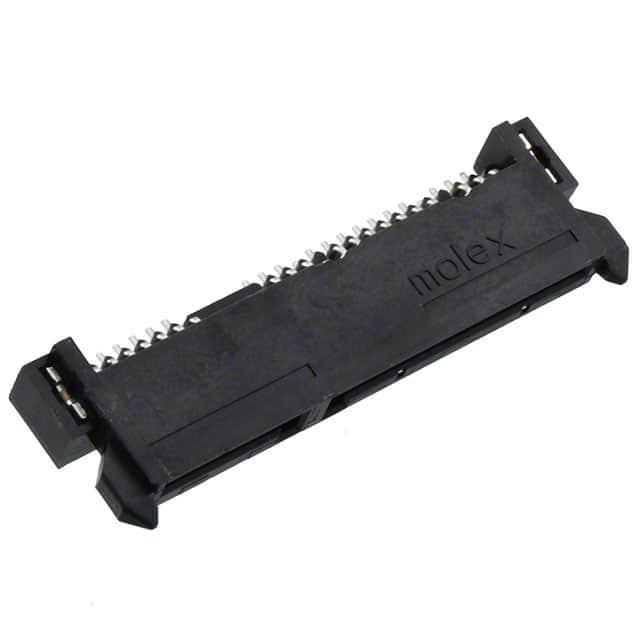

470184001

产品分类: 插接式连接器
厂牌: MOLEX
产品描述: Molex 1.27mm间距22p单排排母 板对板, SATA系列, 直角, 表面
供应商型号: J-MOLE-0371622
供应商: Chip1stop
标准整包数: 1
MOLEX 插接式连接器 470184001

470184001概述


    产品简介


    产品名称:Serial ATA Docking Connector(串行ATA底座连接器)
    产品类型:这是专为Serial ATA接口设计的新型连接器,用于便携式存储设备的连接。它采用了顶装型设计,适用于各种桌面或笔记本电脑扩展需求。
    主要功能:
    - 高效的数据传输:支持高速数据传输,提升便携式存储设备的读写速度。
    - 稳定性高:提供可靠的物理和电气连接,确保长时间稳定运行。
    - 多种封装选项:提供不同类型的包装方式,如带卷和托盘,以适应不同的装配需求。
    应用领域:
    - 便携式硬盘盒
    - 桌面扩展坞
    - 笔记本电脑升级套件

    技术参数


    - 材料:
    - 壳体:LCP,玻璃填充,UL94V-0级阻燃,黑色;
    - 叉锁:铜合金;
    - 接触点:铜合金。
    - 端子电镀:
    - 接触区:金闪镀(最小厚度0.025微米);金镀(最小厚度0.76微米);金镀(最小厚度0.38微米);
    - 焊锡区:锡镀(最小厚度2.00微米);
    - 底层:镍镀(最小厚度1.27微米)。
    - 叉锁电镀:
    - 焊锡区:锡镀(最小厚度2.00微米);
    - 底层:镍镀(最小厚度1.27微米)。
    - 产品规格:PS-67492-001。
    - 包装方式:
    - 47018-400:带卷,参见PK-47018-003;
    - 47018-210:带卷,参见PK-47018-001;
    - 其他:托盘,参见PK-67492-001。
    - 兼容组件:87703/87672。
    - 合规性:符合RoHS指令2002/95/EC和2000/53/EC。

    产品特点和优势


    特点:
    - 高效的数据传输:支持高速数据传输,提升便携式存储设备的读写速度。
    - 稳定性高:提供可靠的物理和电气连接,确保长时间稳定运行。
    - 多封装选项:提供多种包装方式,适应不同的装配需求。
    - 环境友好:通过RoHS认证,无铅环保。
    优势:
    - 在便携式存储设备和桌面扩展坞中广泛应用,确保用户拥有最佳的使用体验。
    - 高度的可靠性和稳定性,适用于需要频繁插拔和长周期运行的应用场合。

    应用案例和使用建议


    应用场景:
    - 便携式硬盘盒和桌面扩展坞通常用于增加外部存储容量或增强系统性能。
    - 笔记本电脑升级套件则用于提升用户体验,例如,为旧款笔记本电脑增加更大的存储空间。
    使用建议:
    - 确保正确安装PCB边缘,避免干扰信号线。
    - 考虑到接触点的材料和电镀质量,定期清洁和维护以保持最佳性能。

    兼容性和支持


    - 兼容性:此连接器可与87703和87672系列的组件兼容。
    - 支持:供应商提供了详尽的技术文档和支持服务,帮助用户快速解决问题并实现最佳性能。

    常见问题与解决方案


    常见问题:
    1. 数据传输不稳定:检查接触点是否有氧化或污染。
    2. 连接松动:确保所有螺丝均已拧紧,外壳与基板贴合紧密。
    3. 过热:确保适当的散热措施,避免长时间高负荷运行。
    解决方案:
    1. 清洁接触点并重新连接。
    2. 检查所有螺丝并确保外壳紧固。
    3. 使用散热片或其他散热装置。

    总结和推荐


    综合评估:
    - 此款Serial ATA Docking Connector提供了高效的传输速率和卓越的稳定性,适用于广泛的便携式存储设备和桌面扩展应用。
    - 材料和电镀工艺保证了长期可靠的工作性能。
    - 多样的包装选择和详尽的技术支持使得部署和维护变得简单易行。
    推荐使用:
    - 强烈推荐给寻求高效便携存储解决方案的专业人士和DIY爱好者。该连接器以其优异的性能和广泛的应用范围,在市场上具备较强的竞争力。

470184001参数

参数
长*宽*高 40.43mm*5.1562mm*12.87mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

470184001厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

470184001数据手册

厂牌 PDF简要描述 下载
MOLEX 插接式连接器 MOLEX 470184001 470184001数据手册

470184001封装设计

查看详情并下载
Symbol
Footprint
3D Model
