1719770113

产品分类: 圆形连接器
厂牌: MOLEX
产品描述: Header,Latch Holder 焊盘 13pin Liquid Crystal Polymer 3A 金 贴片安装 36.76mm(长度)
供应商型号: Q-1719770113
供应商: 期货订购
标准整包数: 420

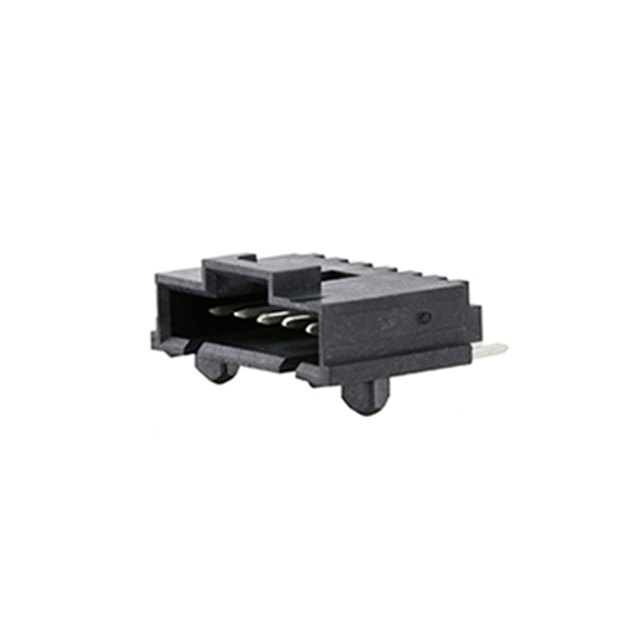

MOLEX 圆形连接器 1719770113

1719770113概述


    产品简介


    SL Modular Connectors 是一款2.54毫米间距的模块化连接器,适用于信号和线对板的应用场景。这些连接器具有单行布局,采用直角设计,并且是表面贴装型。此外,它们配备了定位柱,采用液态结晶聚合物(LCP)树脂材料制造,具有黑色树脂外壳。这些连接器具备选择性金镀层(Au),镀层厚度为0.38微米,并且包含13个电路,通过管装形式提供。

    技术参数


    - 产品系列:SL Modular Connectors
    - 产品家族:PCB Headers
    - 型号编号:1719770113
    - 接插件间距:2.54毫米
    - 接触电阻:小于20毫欧
    - 电流容量:每个触点最大电流为3.0安培
    - 电压等级:最大250伏特
    - 操作温度范围:-40°C 至 +105°C
    - 镀层厚度:选择性金镀层(Au)为0.38微米,终止端为2.00微米
    - 材料:本体材料为液态结晶聚合物(LCP),金属材质为黄铜,接触端子采用镀锡工艺
    - 其他特性:完全屏蔽、键合到匹配部分、锁紧到匹配部分、电路数(加载/最大)均为13,表面安装方式,附带定位柱

    产品特点和优势


    SL Modular Connectors 的独特之处在于其2.54毫米的标准化间距,使得它易于与其他同类产品兼容。其表面安装方式使其非常适合现代化高密度电路板设计。关键优势包括:
    - 高温操作范围,适应极端环境;
    - 高电流承载能力,确保可靠的电力传输;
    - 完全屏蔽设计,降低电磁干扰,提升信号完整性;
    - 使用选择性金镀层,增强耐久性和接触可靠性;
    - 丰富的配置选项,支持不同电路数量和颜色需求;
    - 高性价比和出色的市场竞争力。

    应用案例和使用建议


    SL Modular Connectors 在工业自动化、通讯设备、消费电子产品、医疗仪器等多个领域广泛应用。例如,在一个工厂自动化控制系统中,连接器用于信号传输,确保可靠的数据传输;在一台高性能计算设备中,连接器可以承担电源和信号线之间的桥梁作用。为了确保最佳性能,建议用户遵循以下使用建议:
    - 确保电路板设计时留有足够的空间,以方便连接器的正确安装;
    - 定期检查连接器的物理完整性,避免长期暴露于潮湿或极端温度环境中;
    - 遵循制造商的指导进行焊接和组装过程,确保稳固的机械和电气连接。

    兼容性和支持


    SL Modular Connectors 与其配套的绝缘位移连接器装配70400(版本G)及接收器70430(版本G)、70066(版本G和N)能够良好配合。公司提供了详尽的技术文档和支持服务,用户可以通过官方网站获取最新零件信息和技术资料。若需更多帮助,可直接联系厂商获得技术支持和售后保障。

    常见问题与解决方案


    问题1: 连接器无法牢固安装
    - 解决方法:请确认是否已按照制造商指南正确安装,并检查是否有任何物理损伤。
    问题2: 连接不稳定,导致信号丢失
    - 解决方法:验证所有电路都已正确加载,并清洁接触区域以去除氧化物。
    问题3: 焊接过程中出现虚焊现象
    - 解决方法:使用适当的焊接工具并严格遵守焊接步骤,确保足够的热量分布。

    总结和推荐


    综上所述,SL Modular Connectors 是一款功能强大且可靠的模块化连接器,适用于各种高要求的电子设备。其广泛的适用范围、卓越的技术参数、多样化的产品配置使其在市场上脱颖而出。我们强烈推荐该产品给需要高效、稳定连接解决方案的专业用户。

1719770113参数

参数
额定电流 3A
外壳材料 Liquid Crystal Polymer
针脚数 13pin
触头镀层 - 配接
类型 Header,Latch Holder
颜色 -
端接 焊盘
长*宽*高 36.76mm(长度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装

1719770113厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1719770113数据手册

厂牌 PDF简要描述 下载
MOLEX 圆形连接器 MOLEX 1719770113 1719770113数据手册

1719770113封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
420+ $ 2.7409 ¥ 22.7492
库存: 840000
起订量: 840 增量: 420
交货地:
最小起订量为:420
合计: ¥ 9554.66
