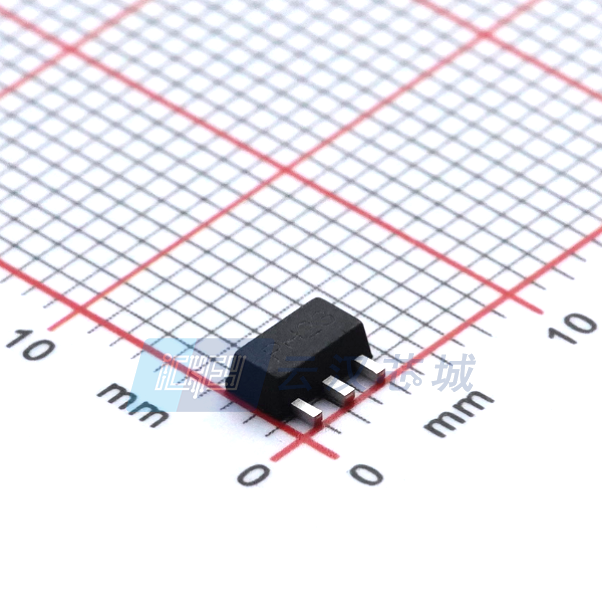

PHA-13LN+

产品分类: RF放大器
厂牌: MINI-CIRCUITS
产品描述: 1GHz 10.2dB(Typ) @ 1000MHz 138.9mA 20.1dB 24.2dBm 1.2dB 36.4dBm 500MHz CATV,Cellular 1 1MHz 8.9dB(Typ) @ 1000MHz SOT-89 贴片安装
供应商型号: PHA-13LN+
供应商: 国内现货
标准整包数: 10
MINI-CIRCUITS RF放大器 PHA-13LN+

PHA-13LN+概述

    Monolithic Amplifier PHA-13LN+: An Overview

    1. 产品简介


    PHA-13LN+ 是一款采用 E-PHEMT 技术制造的先进宽带放大器,符合 RoHS 标准。它提供从 1MHz 到 1GHz 的宽频率范围内的极高动态范围和低噪声系数。此外,该放大器在整个频段内具有良好的输入和输出回波损耗。相对较低的供电电压使其在低功耗方面具备优势。PHA-13LN+ 封装在 SOT-89 封装中,具有出色的热性能。

    2. 技术参数


    | 参数 | 条件 | 最小值 | 典型值 | 最大值 |

    | 频率范围 1 MHz 1 GHz |
    | 增益(dB) 23.7
    | 输入回波损耗(dB) 9.4
    | 输出回波损耗(dB) 11.0
    | 反向隔离度(dB) | 500 MHz | 25.7
    | 输出功率压缩点(dBm) 15.1 24.5 |
    | 输出三阶截断点(OIP3) 39.0
    | 噪声系数(dB) 1.0
    | 供电电压(V) 3.0 5.0 |
    | 工作电流(mA) 162
    | 温度变化引起的电流变化(µA/°C) 21.7

    3. 产品特点和优势


    PHA-13LN+ 的主要特点是其超高 IP3(三阶交调截点),典型值为 +39 dBm。这使其成为处理复杂波形的理想选择。低供电电压和极低的噪声系数(0.9 dB)使其非常适合于需要高动态范围和低噪声的应用。其他显著优势包括其宽频率覆盖范围和良好的热性能。

    4. 应用案例和使用建议


    PHA-13LN+ 主要应用于基站基础设施、CATV、蜂窝网络和 VHF/UHF 领域。实际应用中,PHA-13LN+ 可作为驱动放大器用于复杂的波形上变频路径,在线性化传输系统中作为驱动器,以及在超高动态范围接收器中作为次级放大器。在设计时,需要注意散热管理以确保最佳性能。

    5. 兼容性和支持


    PHA-13LN+ 的 SOT-89 封装与大多数标准 PCB 设计兼容。Mini-Circuits 提供了详细的布局指南和评估板,方便用户进行原型设计和测试。此外,厂家还提供了全面的技术支持和有限保修服务。

    6. 常见问题与解决方案


    1. 问题:如何避免过热?
    - 解决方案:确保正确的散热设计和良好的通风,以防止器件过热。
    2. 问题:如何调整增益?
    - 解决方案:通过改变电源电压来调整增益。具体数值可以参考技术手册中的数据表。
    3. 问题:如何改善输入和输出回波损耗?
    - 解决方案:通过优化匹配网络和 PCB 布局来提高回波损耗性能。

    7. 总结和推荐


    综上所述,PHA-13LN+ 在超高动态范围和低噪声系数方面的表现非常出色,尤其适合于需要高线性度和低噪声的无线通信应用。凭借其优异的性能和广泛的应用领域,PHA-13LN+ 值得强烈推荐。对于正在寻找高性能放大器的设计工程师来说,这是一个非常值得考虑的选择。

PHA-13LN+参数

参数
每个芯片通道数 1
典型供电电流 138.9mA
最大输出回波损耗 8.9dB(Typ) @ 1000MHz
射频类型 CATV,Cellular
最小工作供电电压 -
典型输出1dB压缩功率 24.2dBm
最大工作供电电压 -
测试频率 500MHz
最小工作频率 1MHz
最大输入回波损耗 10.2dB(Typ) @ 1000MHz
典型三阶段输出截止点 36.4dBm
最大工作频率 1GHz
典型功率增益 20.1dB
典型工作供电电压 -
典型噪声指数 1.2dB
4.6mm(Max)
2.59mm(Max)
1.6mm(Max)
通用封装 SOT-89
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PHA-13LN+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。
