GALI-84+

产品分类: RF放大器
厂牌: MINI-CIRCUITS
产品描述: 6.2V 6GHz 16.7dB(Typ) @ 6000MHz 100mA 11.8dB 15.5dBm 5.3dB 32.7dBm 100MHz CATV,DBS,MMDS,Wireless LAN 1 0MHz 8.4dB(Typ) @ 6000MHz SOT-89 贴片安装
供应商型号: GALI-84+
供应商: 云汉优选
标准整包数: 1

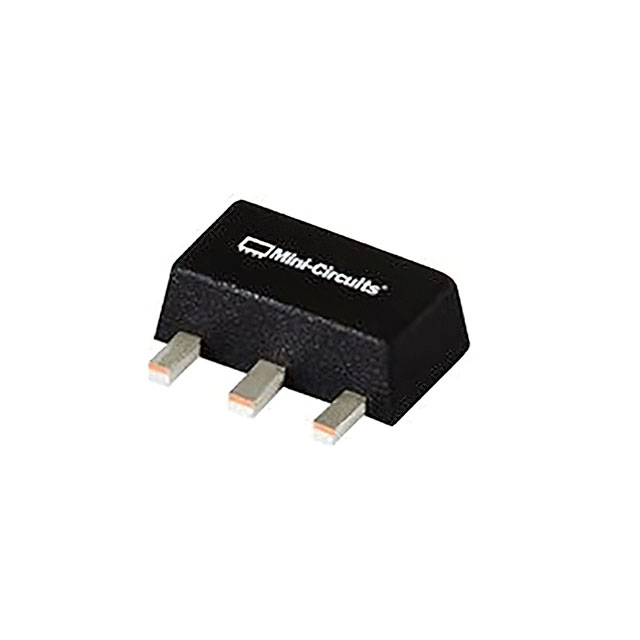

MINI-CIRCUITS RF放大器 GALI-84+

GALI-84+概述

    高性能表面贴装微波单片放大器:GALI-84+

    产品简介


    GALI-84+是一款高性能的表面贴装微波单片放大器(Monolithic Microwave Integrated Circuit, MMIC),专为宽频带应用设计。它提供了高动态范围,适用于多种领域,包括基站基础设施、便携式无线通信、电缆电视(CATV)和卫星广播系统(DBS)、多路微波分配系统(MMDS)以及无线局域网(Wireless LAN)。GALI-84+的主要特点是高增益、高IP3(交调失真)、高输出功率以及出色的噪声性能,使其成为许多高端通信设备的理想选择。

    技术参数


    - 频率范围:直流至6GHz
    - 典型增益:25.6 dB(100MHz时)
    - 输入回波损耗:25.8 dB(100MHz时)
    - 输出回波损耗:16.3 dB(100MHz时)
    - 反向隔离度:26.5 dB(2GHz时)
    - 压缩输出功率(1dB压缩点):21.9 dBm(100MHz时)
    - 饱和输出功率(3dB压缩点):23.0 dBm(100MHz时)
    - 输出IP3:37.6 dBm(100MHz时)
    - 噪声系数:4.2 dB(100MHz时)
    - 附加相位噪声:-172 dBc/Hz(2GHz,10kHz偏移)
    - 工作电压:5.4V~6.2V
    - 工作电流:100mA(最大160mA)
    - 热阻(结到外壳):64°C/W
    - 工作温度范围:-45°C至85°C

    产品特点和优势


    1. 高增益:在低频范围内可达到25.6 dB,确保信号传输的高效性。
    2. 高IP3:提供38 dBm的典型值,有助于减少交调失真。
    3. 高输出功率:P1dB高达21.9 dBm,保证了足够的信号强度。
    4. 内部匹配至50欧姆:简化了系统设计和连接,无需额外的匹配网络。
    5. 高可靠性:通过专利的瞬态保护达林顿配置,增强了对ESD(静电放电)和电源开关瞬态的抵抗能力。
    6. 优秀的ESD保护:满足1C类人体模型标准(1000V至<2000V),提供更高的抗ESD能力。
    7. 长期稳定性:预期的平均故障间隔时间(MTTF)为1200年,适用于长寿命的应用。

    应用案例和使用建议


    GALI-84+广泛应用于通信系统的多个环节,例如:
    - 基站基础设施:用于提高信号覆盖范围和质量。
    - CATV与DBS:增强电视信号传输的清晰度。
    - 无线LAN:提升无线网络的稳定性和速度。
    使用建议:
    - 在设计应用电路时,务必正确安装所需的外部直流旁路电容和RF扼流圈,以确保正确的操作。
    - 使用推荐的PCB布局方法(PL-019)来减少接地路径的电感,提高性能。
    - 确保良好的散热设计,以避免因过热导致的性能下降。

    兼容性和支持


    - 兼容性:GALI-84+是RoHS合规的产品,可以与其他符合RoHS标准的组件一起使用。
    - 支持服务:Mini-Circuits公司提供标准的有限保修和条件,确保购买者享受相应权利和利益。更多技术信息可在官方网站上找到。

    常见问题与解决方案


    - 问题一:设备在高温环境下运行时温度过高。
    - 解决方案:优化散热设计,确保使用过程中设备的温度不超过最大工作温度。

    - 问题二:噪声水平异常高。
    - 解决方案:检查电路连接是否正确,确认所有旁路电容和阻值设置是否适当。

    - 问题三:设备开机后无法正常工作。
    - 解决方案:确保设备接收到的供电电压和电流在规定的范围内,检查是否有短路或开路情况。

    总结和推荐


    GALI-84+是一款设计精良、性能卓越的微波单片放大器,具备高增益、高输出功率、低噪声等特点,在多种应用场合下表现出色。对于需要宽频带和高性能的通信系统而言,GALI-84+是一个理想的选择。然而,考虑到其复杂的安装要求和较高的价格,建议在预算允许的情况下进行采购,并确保具备相应的技术支持能力。总的来说,GALI-84+是值得推荐的产品。

GALI-84+参数

参数
典型三阶段输出截止点 32.7dBm
典型工作供电电压 -
射频类型 CATV,DBS,MMDS,Wireless LAN
测试频率 100MHz
典型噪声指数 5.3dB
典型供电电流 100mA
最小工作供电电压 -
最小工作频率 0MHz
每个芯片通道数 1
典型功率增益 11.8dB
最大输出回波损耗 8.4dB(Typ) @ 6000MHz
典型输出1dB压缩功率 15.5dBm
最大输入回波损耗 16.7dB(Typ) @ 6000MHz
最大工作频率 6GHz
最大工作供电电压 6.2V
4.6mm(Max)
2.59mm(Max)
1.6mm(Max)
通用封装 SOT-89
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

GALI-84+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

GALI-84+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS RF放大器 MINI-CIRCUITS GALI-84+ GALI-84+数据手册

GALI-84+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 22.977
100+ ¥ 21.6154
500+ ¥ 20.7644
1000+ ¥ 20.0836
库存: 987
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 229.77
直接购买
加入购物车
