GVA-84+

产品分类: RF放大器
厂牌: MINI-CIRCUITS
产品描述: 5.2V 7GHz 11.9dB(Typ) @ 7000MHz 108mA 10.5dB 15.6dBm 5V 6.8dB 32dBm 1GHz~2GHz CATV,DBS,LTE,MMDS,Wireless LAN 1 0MHz 5.6dB(Typ) @ 7000MHz SOT-89 贴片安装
供应商型号: GVA-84+
供应商: 国内现货
标准整包数: 10

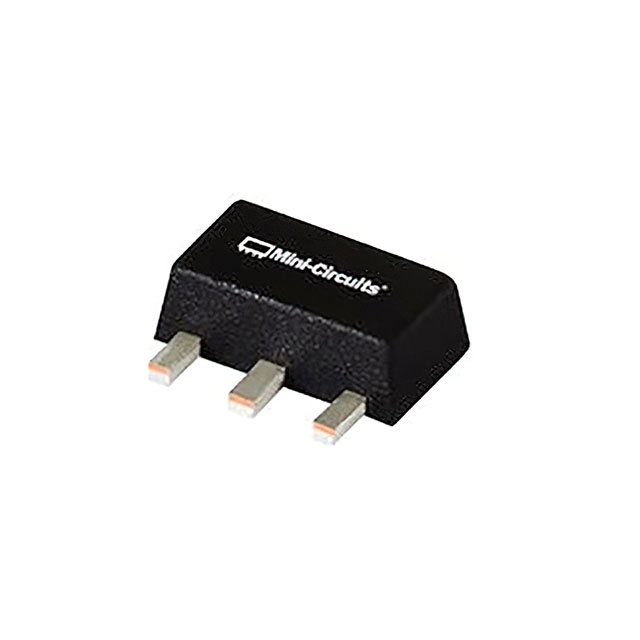

MINI-CIRCUITS RF放大器 GVA-84+

GVA-84+概述

    GVA-84+ Monolithic Amplifier 技术概述

    1. 产品简介


    GVA-84+ 是一款适用于高频应用的高性能放大器,其设计用于提供宽频带和高动态范围信号放大。此放大器采用InGaP HBT(异质结双极晶体管)技术制造,具有卓越的稳定性和抗静电能力。产品型号后缀“+”表明其符合RoHS标准,旨在减少对环境的影响。
    该产品广泛应用于以下领域:
    - 基站基础设施
    - 移动无线通信
    - CATV(有线电视)及DBS(直接广播卫星)
    - MMDS(多频道微波分配系统)及无线局域网
    - LTE(长期演进技术)
    其小巧的SOT-89封装使其非常适合表面贴装,便于集成到各种电路板设计中。

    2. 技术参数


    以下是GVA-84+的主要技术参数和性能指标:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 频率范围 | DC | 7 GHz | GHz |
    | 增益 (典型值 @ 100 MHz) | 24 dB dB |
    | 输出功率(1 dB压缩点) | 20.5 dBm dBm |
    | 三阶交调截断点(OIP3) | 37 dBm dBm |
    | 工作电压 | 4.8 V | 5.0 V | 5.2 V | V |
    | 工作电流 | 85 mA | 108 mA | 130 mA | mA |
    | 噪声系数 | 5.5 dB 6.8 dB | dB |
    其他关键特性包括:
    - 良好的温度稳定性
    - 出色的回波损耗和隔离性能
    - 专利的瞬态保护设计

    3. 产品特点和优势


    GVA-84+ 的主要优势如下:
    - 高增益与高输出功率:典型的增益为24 dB,最高可达到25.3 dB,满足高频应用的需求。
    - 高线性度:在1 dB压缩点时的输出功率高达20.5 dBm,同时三阶交调截断点(OIP3)达到37 dBm,适合要求高线性度的应用场景。
    - 高可靠性:固定5V供电设计,采用经专利认证的瞬态保护Darlington配置,确保长时间稳定运行。
    - 环保设计:符合RoHS标准,对环境友好,适用于全球市场。
    - 低功耗:典型工作电流为108 mA,降低系统整体能耗。
    这些特点使GVA-84+成为5G通信、无线基础设施和CATV领域的理想选择。

    4. 应用案例和使用建议


    典型应用场景:
    - 基站基础设施:用于提高信号覆盖范围和信噪比,特别是在高频段如LTE。
    - 便携式无线设备:提供高效能的小型化解决方案,支持长时间电池供电。
    - CATV与DBS:增强信号接收强度,减少传输过程中的衰减。
    使用建议:
    1. 电路设计优化:建议使用推荐的Bias Tee(图2),以避免直流偏置对射频信号的影响。
    2. 接地处理:确保接地良好,通过通孔设计减少寄生电感,从而提升整体性能。
    3. 环境条件:在极端环境下使用时,建议额外加装散热装置,确保不超过最大功耗1 W。

    5. 兼容性和支持


    GVA-84+ 与多种电路板设计兼容,例如Mini-Circuits的TB-313测试板。此外,厂家提供详尽的技术文档,包括S-parameter (.s2p) 文件和相关测试报告,方便用户快速评估和集成。对于技术支持和售后保障,用户可以通过官方网站获得及时响应。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出功率不足 | 检查供电电压是否在额定范围内 (4.8–5.2V)。 |
    | 噪声过大 | 确保所有连接处无接触不良或屏蔽不充分。 |
    | 设备过热 | 使用散热片或增加空气流通。 |

    7. 总结和推荐


    总结:
    GVA-84+ 是一款高性能的宽频带放大器,具备高增益、高线性度、高可靠性和环保特性,非常适合现代通信系统中对信号质量要求高的场景。其紧凑的SOT-89封装和简便的安装方式进一步增强了其适用性。
    推荐:
    对于需要在50 Ω系统中进行高频信号放大的应用,尤其是涉及基站、无线设备或CATV等领域的客户,GVA-84+是一个非常值得考虑的选择。其出色的性能和高性价比使其在市场上具有显著的竞争优势。
    联系 Mini-Circuits 获取更多详细信息和支持!

GVA-84+参数

参数
典型供电电流 108mA
最大输入回波损耗 11.9dB(Typ) @ 7000MHz
典型输出1dB压缩功率 15.6dBm
测试频率 1GHz~2GHz
典型工作供电电压 5V
每个芯片通道数 1
最小工作供电电压 -
典型三阶段输出截止点 32dBm
射频类型 CATV,DBS,LTE,MMDS,Wireless LAN
最大输出回波损耗 5.6dB(Typ) @ 7000MHz
最大工作频率 7GHz
最大工作供电电压 5.2V
最小工作频率 0MHz
典型功率增益 10.5dB
典型噪声指数 6.8dB
4.6mm(Max)
2.59mm(Max)
1.6mm(Max)
通用封装 SOT-89
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

GVA-84+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

GVA-84+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS RF放大器 MINI-CIRCUITS GVA-84+ GVA-84+数据手册

GVA-84+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 19.1488
100+ ¥ 17.7534
300+ ¥ 16.9932
700+ ¥ 15.776
库存: 1000
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 191.48
