GALI-74+

产品分类: RF放大器
厂牌: MINI-CIRCUITS
产品描述: 5.3V 1GHz 21dB(Typ) @ 1000MHz 80mA 13.4dB 18.3dBm 4.8V 2.7dB 33dBm 100MHz Cellular 1 0MHz 12.5dB(Typ) @ 1000MHz SOT-89 贴片安装
供应商型号: GALI-74+
供应商: 国内现货
标准整包数: 1

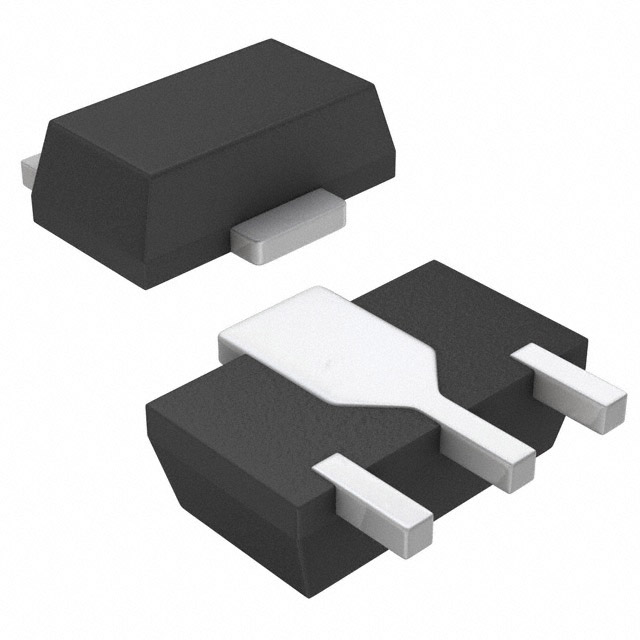

MINI-CIRCUITS RF放大器 GALI-74+

GALI-74+概述


    产品简介


    产品名称:Gali 74+
    产品类型:表面贴装型单片放大器(Monolithic Amplifier)
    主要功能:Gali 74+ 是一款适用于宽频带应用的高动态范围放大器,具有出色的稳定性和瞬态保护特性。它采用了专利的瞬态保护达林顿配置和InGaP HBT技术制造。
    应用领域:适用于各种通信设备,包括蜂窝网络、宽带通信系统、接收机和发射机等。

    技术参数


    - 频率范围:直流至1GHz(DC-1 GHz)
    - 增益:
    - 在0.1GHz时:25.1 dB(典型值)
    - 在1GHz时:20至21.8 dB
    - 输出功率:
    - 在0.1GHz时:19.2 dBm(典型值)
    - 在1GHz时:18.3 dBm(典型值)
    - 输入回波损耗:≥21 dB(DC至1GHz)
    - 输出回波损耗:≥12.5 dB(DC至1GHz)
    - 三阶截点(IP3):
    - 在0.1GHz时:38 dBm
    - 在1GHz时:33 dBm
    - 噪声系数:2.7 dB(典型值)
    - 操作电流:80 mA
    - 操作电压:4.3V至5.3V
    - 温度范围:-45°C 至 85°C

    产品特点和优势


    1. 高动态范围:Gali 74+ 可提供高动态范围,确保信号质量和可靠性。
    2. 稳定性和瞬态保护:采用专利的瞬态保护达林顿配置,使该产品在ESD和供电瞬态情况下保持稳定。
    3. 高温稳定性:预期MTTF为500年,确保长期可靠运行。
    4. 小巧封装:采用SOT-89封装,便于安装和布局设计。

    应用案例和使用建议


    应用场景:广泛应用于蜂窝网络、宽带通信系统及各类接收机和发射机中。
    使用建议:
    - 使用外部DC阻隔电容以确保正确的RF输入。
    - 在RF输出和DC供电端口之间使用RF扼流圈,以避免RF信号损失。
    - 接地连接应通过通孔减少接地路径的电感,提高整体性能。

    兼容性和支持


    兼容性:Gali 74+ 与常见的PCB设计和装配流程兼容,可轻松集成到各种应用中。
    支持信息:购买此产品将享有Mini-Circuits标准有限保修和条款条件。更多信息请访问[Mini-Circuits官方网站](https://www.minicircuits.com/MCLStore/terms.jsp)。

    常见问题与解决方案


    1. 如何选择合适的DC阻隔电容?
    - 根据操作频率选择合适容量的电容。通常需要计算以确保适当的阻抗匹配。
    2. 如何确保最佳偏置设置?
    - 参考建议的偏置电阻值,以确保稳定的操作电流和电压。
    3. 如何处理高温下的热管理?
    - 选择合适的散热设计以控制温度上升,特别是在高频工作条件下。

    总结和推荐


    Gali 74+ 单片放大器以其出色的动态范围、稳定性以及广泛的频率响应而脱颖而出。它特别适用于高要求的通信系统和移动设备中,是市场上同类产品中的佼佼者。我们强烈推荐这一产品给所有寻求高性能、高可靠性的工程师和设计师们。

GALI-74+参数

参数
典型噪声指数 2.7dB
典型功率增益 13.4dB
典型工作供电电压 4.8V
最小工作频率 0MHz
最大工作供电电压 5.3V
最大输出回波损耗 12.5dB(Typ) @ 1000MHz
最小工作供电电压 -
测试频率 100MHz
典型供电电流 80mA
最大工作频率 1GHz
典型三阶段输出截止点 33dBm
射频类型 Cellular
每个芯片通道数 1
典型输出1dB压缩功率 18.3dBm
最大输入回波损耗 21dB(Typ) @ 1000MHz
4.6mm(Max)
2.59mm(Max)
1.6mm(Max)
通用封装 SOT-89
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

GALI-74+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

GALI-74+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS RF放大器 MINI-CIRCUITS GALI-74+ GALI-74+数据手册

GALI-74+封装设计

查看详情并下载
Symbol
Footprint
3D Model
