807-22-001-10-021101

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: Connector Headers and PCB Receptacles 焊盘 通孔安装 11.35mm(长度)*2.79mm(高度)
供应商型号: 575-8072200110021101
供应商: Mouser
标准整包数: 1
MILL-MAX 圆形连接器 807-22-001-10-021101

807-22-001-10-021101概述


    产品简介

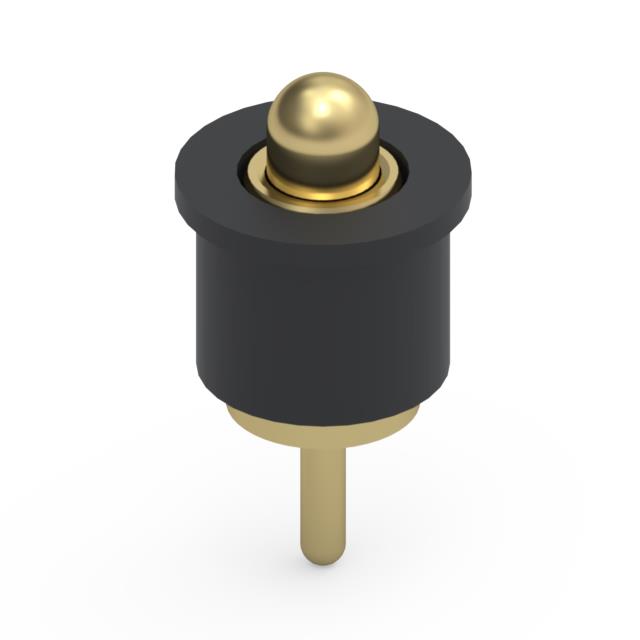

    Mill-Max 807-22-001-10-021101 弹簧加载绝缘弹簧针
    Mill-Max的807-22-001-10-021101是一款弹簧加载绝缘弹簧针(Spring-Loaded Insulated Spring Pin),也被称为弹簧加载插头(Spring-Loaded Header)。这款产品主要用于电子连接器和线缆连接等领域。它采用了0.304英寸(7.72毫米)的高度设计,具有单行直插式(Through Hole)的安装方式。此外,这款弹簧针采用了22号镀层,壳体采用20微英寸金镀层(20μ" Gold)覆盖100微英寸镍(100μ" Nickel)的基础镀层,内部弹簧则为10微英寸金镀层(10μ" Gold)。

    技术参数


    - 型号: 807-22-001-10-021101
    - 初始高度: 0.304英寸(7.72毫米)
    - 接触材料: 黄铜合金
    - 铅含量(ASTM B16): 最多3.7%
    - 铅含量(ASTM B455): 最多3.5%
    - 镀层:
    - 壳体镀层: 20微英寸金镀层(20μ" Gold)覆盖100微英寸镍(100μ" Nickel)
    - 内部弹簧镀层: 10微英寸金镀层(10μ" Gold)
    - 绝缘材料: 尼龙46(Stanyl TE250F6 {30%玻璃} 或 TE250F9 {45%玻璃},黑色)
    - 热变形温度: 554°F(290°C)@ 264 psi
    - 包装: 散装(Bulk)

    产品特点和优势


    这款弹簧针具有以下独特的功能和优势:
    - 高可靠性: 采用黄铜合金制成的接触材料和高性能尼龙46绝缘材料,确保长期稳定可靠的电气连接。
    - 耐高温: 热变形温度高达290°C,适合高温环境下的应用。
    - 环保合规: 符合RoHS、RoHS-2、REACH标准,无铅铅合金可作为合金剂,铅含量最高为4%。
    - 易弯曲加工: 经过机加工后,部分退火可使硬度降至60±10 RB,适用于90度弯曲操作;全退火可使硬度降至35±15 RB,适用于铆接到电路板或与电线端接。


    应用案例和使用建议


    - 应用于电路板间的高速信号传输: 在PCB板之间进行可靠连接,特别是在需要多次插拔的场合。
    - 高温环境下使用: 如汽车电子、工业控制设备等高温环境中。
    - 建议: 使用前应进行适当的预处理以避免机械损伤,例如部分退火处理以适应不同角度的弯曲需求。

    兼容性和支持


    该产品设计用于与同类电子元器件配合使用,具体兼容性可参考Mill-Max的产品目录。制造商提供全面的技术支持,包括安装指南和维护服务,以确保用户能够顺利部署和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 调整插入工具的力度或检查弹簧针是否有异物卡住 |
    | 接触不良 | 检查接触表面是否清洁并重新插入 |
    | 温度过高导致损坏 | 使用散热装置或选择更高耐温等级的产品 |

    总结和推荐


    Mill-Max 807-22-001-10-021101 弹簧加载绝缘弹簧针具备高可靠性、耐高温和环保合规的特点,适用于多种高温和高可靠性要求的应用场景。无论是PCB板之间的信号传输还是在其他高温环境中,这款产品都是值得信赖的选择。建议在使用前仔细阅读技术手册,遵循制造商的安装和维护指导,以确保最佳性能和长久使用寿命。

807-22-001-10-021101参数

参数
类型 Connector Headers and PCB Receptacles
颜色 -
端接 焊盘
额定电流 -
外壳材料 -
针脚数 -
触头镀层 - 配接 -
长*宽*高 11.35mm(长度)*2.79mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

807-22-001-10-021101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

807-22-001-10-021101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 807-22-001-10-021101 807-22-001-10-021101数据手册

807-22-001-10-021101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.6225 ¥ 30.6101
10+ $ 3.146 ¥ 26.5837
25+ $ 2.981 ¥ 25.1895
50+ $ 2.862 ¥ 24.1839
100+ $ 2.7216 ¥ 22.9975
250+ $ 2.376 ¥ 20.0772
500+ $ 2.3112 ¥ 19.5296
1000+ $ 1.995 ¥ 16.8578
2500+ $ 1.9005 ¥ 16.0592
库存: 1284
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 30.61
