449-10-268-00-560000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: Header,Push-Pull 焊盘 68pin High Temperature Thermoplastic 金 黑色 SMD,P=2.54mm 贴片安装 172.72mm(长度)*5.08mm(高度)
供应商型号: Q-449-10-268-00-560000
供应商: 期货订购
标准整包数: 1

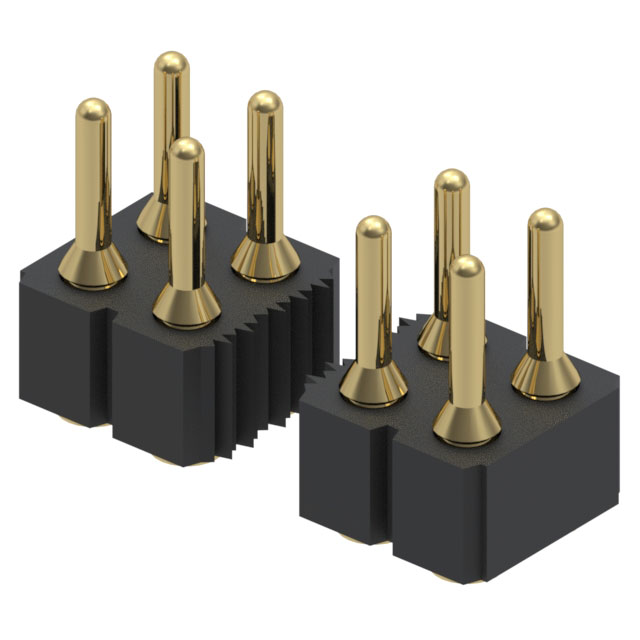

MILL-MAX 圆形连接器 449-10-268-00-560000

449-10-268-00-560000概述

    Mill-Max Interconnect Header 449-10-268-00-560000 技术手册

    产品简介


    Mill-Max 的 449-10-268-00-560000 是一款表面贴装插头连接器(Interconnect Header),专为高可靠性应用而设计。此款连接器具有双排结构,引脚直径为 0.76 mm(0.030 英寸)。采用镀金工艺,适用于高温环境,尤其适合于回流焊接工艺。广泛应用于各种电子设备中,如通信设备、工业控制装置及汽车电子等领域。

    技术参数


    - 引脚数量:68
    - 引脚尺寸:0.76 mm(0.030 英寸)
    - 引脚材料:铜合金,镀金层(10 微英寸)+ 镍层(100 微英寸)
    - 绝缘材料:PCT 聚酯,品牌为 Thermx,型号为 CG-933
    - 绝缘电压:100 VRMS/150 VDC
    - 绝缘电阻:≥ 10,000 兆欧
    - 耐热温度:529°F(276°C)@ 66 psi
    - 介电强度:1000 VRMS 最小值(系列 117 涨缩管为 700 VRMS 最小值)

    产品特点和优势


    - 耐高温性:绝缘材料具备出色的高温性能,能够承受高达 529°F(276°C)的温度。
    - 镀金工艺:采用镀金层和镍层,保证了出色的导电性和抗氧化性。
    - 双排结构:提供了更密集的引脚排列,使得这款连接器可以满足高密度连接的需求。
    - 适用广泛的焊接工艺:适合“共晶”回流焊和“无铅”回流焊,适用于不同类型的电路板。

    应用案例和使用建议


    这款插头连接器常用于通信设备、工业控制装置和汽车电子等领域。例如,在工业控制系统中,它可用于高密度信号传输。在选择安装位置时,建议选择具有良好散热条件的区域,以防止过热对连接器性能的影响。
    使用建议:
    - 确保焊接温度在材料所能承受的范围内。
    - 在焊接过程中保持引脚之间的均匀加热,避免焊接不良。
    - 安装后进行必要的测试,确保连接可靠。

    兼容性和支持


    - 兼容性:该连接器可以与任何具有相应引脚间距的插座配合使用,适合多种电路板设计。
    - 制造商支持:Mill-Max 提供全面的技术支持和售后服务,包括质量认证和合规声明。

    常见问题与解决方案


    - Q: 引脚是否容易损坏?
    A: 由于采用了镀金工艺,引脚具有较高的耐久性,但需要注意在组装过程中避免过度弯曲或压弯引脚。
    - Q: 绝缘材料是否会老化?
    A: PCT 聚酯绝缘材料具有良好的耐热性和抗老化性,正常使用条件下老化速度极慢。

    总结和推荐


    总的来说,Mill-Max 的 449-10-268-00-560000 插头连接器凭借其出色的耐温性能、可靠的连接能力和广泛的兼容性,在多种高要求应用中表现出色。强烈推荐在需要高密度信号传输和耐高温环境的应用中使用此款连接器。

449-10-268-00-560000参数

参数
端接 焊盘
额定电流 -
外壳材料 High Temperature Thermoplastic
针脚数 68pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
长*宽*高 172.72mm(长度)*5.08mm(高度)
通用封装 SMD,P=2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 散装

449-10-268-00-560000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

449-10-268-00-560000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 449-10-268-00-560000 449-10-268-00-560000数据手册

449-10-268-00-560000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 10.181 ¥ 84.5019
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 84501.9
