0914-3-15-20-77-14-11-0

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: Connector Headers and PCB Receptacles 焊盘 2A 通孔安装 9.25mm(长度)
供应商型号: ET-2909026
供应商: 海外现货
标准整包数: 1

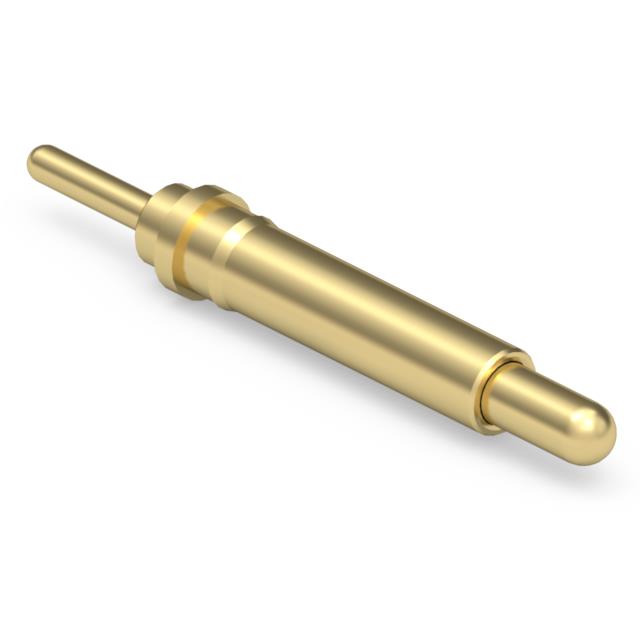

MILL-MAX 圆形连接器 0914-3-15-20-77-14-11-0

0914-3-15-20-77-14-11-0概述

    Mill-Max Spring-loaded Connectors: A Comprehensive Guide

    1. 产品简介


    Mill-Max弹簧加载连接器系列旨在提供在最严苛环境下可靠的电气连接。这些连接器设计用于在供电系统运行时,防止冲击和振动引起的虚假信号。它们广泛应用于需要稳定电气连接的各种场合,如便携式仪器充电座、电路板连接、内部电池连接等。

    2. 技术参数


    以下是Mill-Max弹簧加载连接器的技术规格和性能参数:
    - 材料:接触销和基座由镀20微英寸金的铜合金制成;弹簧由镀10微英寸金的铍铜制成;绝缘体为高温热塑塑料,UL94 V-0等级。
    - 机械性能:初始高度(A)处的弹簧力为25克,中行程(B/2)时为60克,满行程(B)时为95克。最小耐久性为100万次循环。
    - 电气性能:额定电压为100Vrms/150Vdc;连续电流额定值为2A,峰值电流额定值为3A;接触电阻最大为20毫欧;绝缘电阻最小为10,000兆欧;介电强度最小为700Vrms;电容最大为1皮法。

    3. 产品特点和优势


    - 稳定性高:测试证明,在最低50G冲击和10G振动条件下,无大于1μs和1.15V的峰值。
    - 耐久性强:可承受100万次循环而保持电气静音。
    - 种类多样:提供了多种尺寸和配置,适用于不同的安装要求,包括表面贴装低轮廓和高轮廓样式,以及通孔安装样式。

    4. 应用案例和使用建议


    - 便携式仪器充电座:通过高耐久性确保长时间稳定供电。
    - 电路板连接:适用于高速数据传输,确保信号完整性。
    - 内部电池连接:提供可靠且稳定的电源路径,减少故障风险。
    建议在选择具体型号时考虑使用场景和需求,例如,如果空间受限,则选择低轮廓型号,而对高频信号要求高的场合则选择高耐久性型号。

    5. 兼容性和支持


    - 兼容性:Mill-Max弹簧加载连接器与其他标准的电气组件兼容,易于集成到现有系统中。
    - 支持:提供详尽的技术文档和技术支持服务,确保用户能够充分利用这些连接器的优势。

    6. 常见问题与解决方案


    - 问题1:如何确保连接器安装正确?
    解决方案:遵循手册中的安装指南,确保使用正确的工具进行安装,以避免损坏连接器。
    - 问题2:连接器在长时间使用后是否会失效?
    解决方案:Mill-Max弹簧加载连接器经过严格测试,耐久性高达100万次循环,因此长期使用不会失效。

    7. 总结和推荐


    Mill-Max弹簧加载连接器在可靠性、稳定性、耐久性方面表现出色,适用于各种严苛的应用环境。它们在众多应用场景中表现出卓越的性能,非常适合追求高性能连接解决方案的用户。总体而言,强烈推荐使用Mill-Max弹簧加载连接器,特别是对于那些需要高可靠性和长寿命电气连接的应用。

0914-3-15-20-77-14-11-0参数

参数
触头镀层 - 配接 -
类型 Connector Headers and PCB Receptacles
颜色 -
端接 焊盘
额定电流 2A
外壳材料 -
针脚数 -
长*宽*高 9.25mm(长度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0914-3-15-20-77-14-11-0厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

0914-3-15-20-77-14-11-0数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 0914-3-15-20-77-14-11-0 0914-3-15-20-77-14-11-0数据手册

0914-3-15-20-77-14-11-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4364 ¥ 12.1372
10+ $ 0.7985 ¥ 6.747
100+ $ 0.6882 ¥ 5.8153
500+ $ 0.6572 ¥ 5.5532
1000+ $ 0.6148 ¥ 5.1948
2500+ $ 0.5912 ¥ 4.9959
库存: 5705
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 12.13
直接购买
加入购物车
