416-93-210-41-006000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: 抬升式插座 10pin Polychlorinated Terphenyl 3A 金 黑色 支架安装,通孔安装 12.7mm(长度)*5.08mm(高度)
供应商型号: 575-4169321041006000
供应商: Mouser
标准整包数: 1

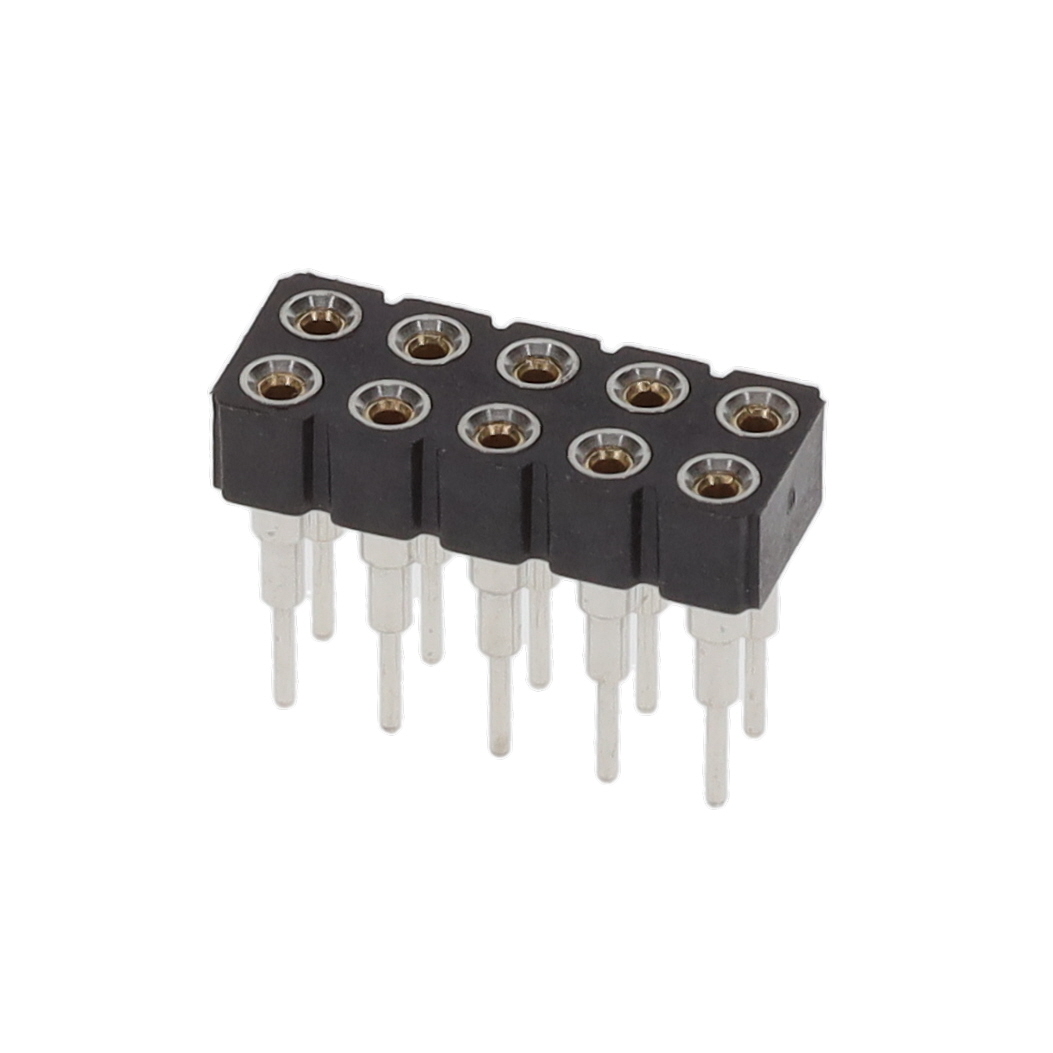

MILL-MAX 圆形连接器 416-93-210-41-006000

416-93-210-41-006000概述

    Mill-Max Interconnect Socket 416-93-210-41-006000 技术手册

    1. 产品简介


    Mill-Max公司生产的型号为416-93-210-41-006000的插头插座是一种通过孔式直角插头插座,设计用于接纳直径在0.015英寸至0.025英寸之间的引线。该产品主要用于通过孔(通孔)安装,具有双排直角网格布局,适用于多种电子设备中的电路连接。

    2. 技术参数


    - 引脚数: 10
    - 接触材质: Beryllium Copper Alloy 172(UNS C17200)
    - 接触内镀层: 30 μ"金(Gold)覆盖50 μ"镍(Nickel)
    - 接触外镀层: 200 μ"锡铅(Tin/Lead)(93/7)覆盖100 μ"镍
    - 电流通量: 最大3安培
    - 工作温度: -55°C至+125°C
    - 耐热应力: 在100°C下1000小时后仍保持96%的应力,在200°C下1000小时后仍保持70%的应力
    - 接触电阻: 最大10毫欧姆
    - 电气绝缘等级: 100 VRMS/150 VDC
    - 耐热温度: 529°F(276°C)@ 66 psi
    - 插入力要求: 见相关图纸描述

    3. 产品特点和优势


    该插头插座采用铍铜合金172制造,拥有极高的机械强度和良好的导电性,可以在-55°C至+125°C的温度范围内可靠运行。接触部分使用高硬度的镍镀层和金镀层进行保护,确保长时间使用的稳定性。此外,插头插座的材料和镀层都符合RoHS环保标准,具有高度的可靠性。

    4. 应用案例和使用建议


    该插头插座适用于需要频繁插拔的电路连接场合,如消费电子、工业控制设备和通信设备等。使用时需要注意避免在极端高温环境中长时间工作,以防止因材料退化而影响性能。此外,对于需要更高的连续工作温度的应用,可考虑使用Mill-Max提供的其他型号的插头插座,如铍镍合金系列。

    5. 兼容性和支持


    Mill-Max 416-93-210-41-006000 插头插座与各种标准的引线兼容。该产品得到了制造商Mill-Max的支持和维护,如遇到任何问题,可以联系其技术支持部门获得帮助。制造商承诺产品符合所有适用规范,并提供合格证书。

    6. 常见问题与解决方案


    - 问题1: 插入力过高。
    - 解决方案: 检查插头插座和引线是否清洁,确认引线直径在0.015英寸至0.025英寸之间。
    - 问题2: 接触不良。
    - 解决方案: 检查接触面是否磨损或损坏,必要时更换插头插座。
    - 问题3: 工作温度超出范围。
    - 解决方案: 确保使用环境温度在-55°C至+125°C之间,如果超过此范围,需选择更合适的型号或采取额外散热措施。

    7. 总结和推荐


    综上所述,Mill-Max 416-93-210-41-006000 插头插座是一款设计精良、性能可靠的电子元器件,适用于广泛的工业和消费电子产品。其高可靠性、稳定性和环境适应能力使其成为市场上的一流选择。强烈推荐在需要通过孔插接和耐温的场合使用。

416-93-210-41-006000参数

参数
额定电流 3A
外壳材料 Polychlorinated Terphenyl
针脚数 10pin
触头镀层 - 配接
类型 抬升式插座
颜色 黑色
端接 -
长*宽*高 12.7mm(长度)*5.08mm(高度)
安装方式 支架安装,通孔安装
零件状态 在售
包装方式 管装

416-93-210-41-006000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

416-93-210-41-006000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 416-93-210-41-006000 416-93-210-41-006000数据手册

416-93-210-41-006000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.283 ¥ 120.6914
10+ $ 11.556 ¥ 97.6482
25+ $ 10.6812 ¥ 90.2561
40+ $ 10.206 ¥ 86.2407
120+ $ 9.8928 ¥ 83.5942
280+ $ 8.7885 ¥ 74.2628
520+ $ 8.4105 ¥ 71.0687
1000+ $ 7.7595 ¥ 65.5678
库存: 45
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 120.69
直接购买
加入购物车
