802-10-034-10-002000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: Header,Push-Pull 焊盘 34pin Polychlorinated Terphenyl 金 黑色 通孔安装 43.18mm(长度)*5.08mm(高度)
供应商型号: Q-802-10-034-10-002000
供应商: 期货订购
标准整包数: 12
MILL-MAX 圆形连接器 802-10-034-10-002000

802-10-034-10-002000概述

    Mill-Max 802-10-034-10-002000 Interconnect Header 技术手册

    产品简介

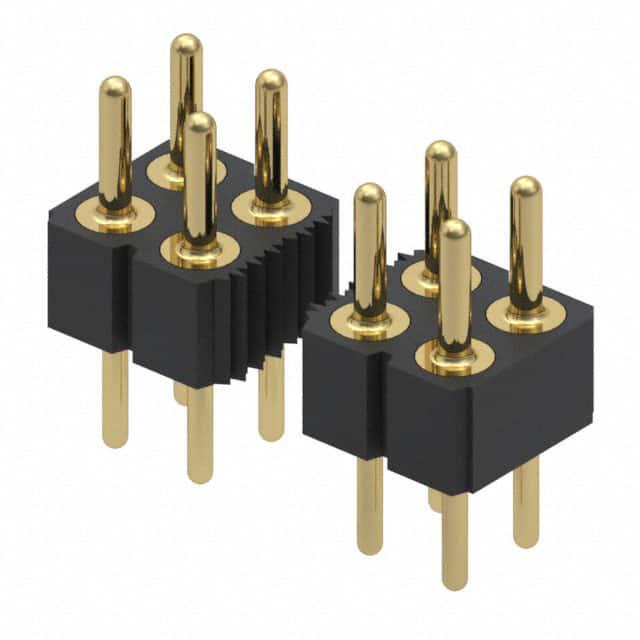

    Mill-Max 802-10-034-10-002000 是一种直插式接头,属于互连器产品线。这种接头采用0.100英寸网格布局,适用于多种应用场景,如电路板连接、仪器仪表接口和其他需要高可靠性的电子设备连接场合。该接头由双排引脚组成,可满足各种电气和机械需求。

    技术参数


    - 引脚类型: 直插式铜合金引脚(编号:5016)
    - 引脚材质: 铜锌铅合金(Cu 61.5%, Zn 35.4%, Pb 3.1%),符合ASTM B 16标准
    - 引脚尺寸: 0.030英寸头部,带有焊锡尾
    - 镀层: 10微英寸金覆盖在100微英寸镍上
    - 绝缘体材料: 聚酯PCT(Thermx CG933,黑色)
    - 绝缘电阻: 最小值为10,000兆欧
    - 耐温性: 529°F (276°C) @ 66 psi(ASTM D 648标准)
    - 额定电压: 100 VRMS/150 VDC
    - 电气特性: 额定电流1A,插拔力<5磅
    - 兼容性: 支持无铅回流焊接

    产品特点和优势


    Mill-Max 802-10-034-10-002000 具有以下显著特点和优势:
    - 可靠性高: 高品质铜锌铅合金引脚和金镍镀层保证了长期使用的稳定性和耐用性。
    - 适用广泛: 多种应用领域,如工业控制、通信设备和消费电子产品。
    - 易于安装: 双排直插式设计使得安装简单快捷。
    - 环保认证: 符合RoHS和REACH法规要求,不含有害物质。
    - 兼容性强: 支持无铅焊接,适用于现代电子产品生产标准。

    应用案例和使用建议


    Mill-Max 802-10-034-10-002000 主要应用于高可靠性要求的电子设备中,例如工业自动化控制系统、医疗设备和通信基础设施。对于用户来说,在使用时需要注意:
    - 在焊接过程中保持适当的温度控制,以避免过度加热损坏引脚。
    - 安装时确保每个引脚正确插入,避免错位或松动。
    - 对于高温应用,选择符合高温要求的材料,如PCT聚酯绝缘体。

    兼容性和支持


    Mill-Max 802-10-034-10-002000 与其他标准电子元器件高度兼容,能够轻松集成到现有系统中。制造商提供全面的技术支持和售后服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    - 问题: 焊接后引脚断裂。
    - 解决方法: 确保焊接温度不超过材料耐温极限,采用合适的焊接工艺。

    - 问题: 插拔困难。
    - 解决方法: 检查插针和插座之间的清洁度,确保没有杂质。
    - 问题: 长时间使用后接触不良。
    - 解决方法: 定期检查并清理引脚,必要时更换新的引脚组件。

    总结和推荐


    总体而言,Mill-Max 802-10-034-10-002000 是一款设计精良、性能稳定的互连器产品,特别适合在需要高可靠性、良好兼容性和环保要求的应用环境中使用。我们强烈推荐这款产品给需要高性能互连解决方案的用户。

802-10-034-10-002000参数

参数
额定电流 -
外壳材料 Polychlorinated Terphenyl
针脚数 34pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
端接 焊盘
长*宽*高 43.18mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

802-10-034-10-002000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

802-10-034-10-002000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 802-10-034-10-002000 802-10-034-10-002000数据手册

802-10-034-10-002000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 4.4091 ¥ 36.5955
库存: 1200
起订量: 1008 增量: 12
交货地:
最小起订量为:1000
合计: ¥ 36595.5
