852-90-020-30-001000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: Header,Push-Pull 焊盘 20pin 锡铅 黑色 贴片安装 12.7mm(长度)*3.05mm(高度)
供应商型号: Q-852-90-020-30-001000
供应商: 期货订购
标准整包数: 39

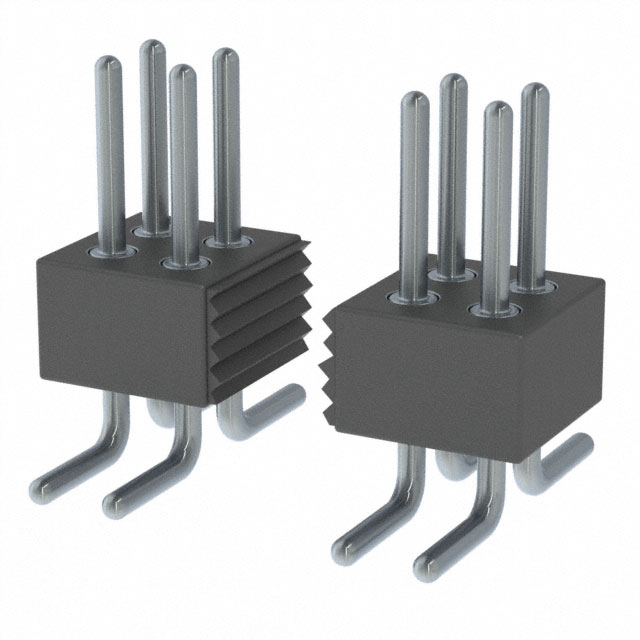

MILL-MAX 圆形连接器 852-90-020-30-001000

852-90-020-30-001000概述

    # Mill-Max Interconnect Header 技术手册解析

    1. 产品简介


    产品类型:Interconnect Header(互连插头)
    主要功能:作为表面贴装的引脚连接器,用于电路板之间的信号传输。该产品采用双排鸥翼式设计,适用于需要高性能和高密度连接的应用场景。
    应用领域:广泛应用于计算机、通信设备、消费电子、工业控制等领域,特别是在要求高密度连接和高可靠性的环境中表现优异。

    2. 技术参数


    | 参数名称 | 规格描述 |

    | 产品编号 | 852-90-020-30-001000 |
    | 针间距 | 0.050英寸网格 |
    | 引脚数量 | 双排结构,总计40个引脚 |
    | 引脚材料 | 黄铜合金(UNS C36000),化学成分为Cu 61.5%,Zn 35.4%,Pb 3.1% |
    | 绝缘材料 | 尼龙46(Stanyl TE250F6或TE250F9),黑色 |
    | 热变形温度 | 290°C(@ 264 psi) |
    | 罗氏合规性 | 符合RoHS标准 |
    | 壳体电镀 | 200μ"锡铅(93/7)覆盖100μ"镍 |

    3. 产品特点和优势


    - 高效连接:0.050英寸网格设计,支持高密度连接需求。
    - 卓越可靠性:黄铜合金引脚经过退火处理,机械性能稳定;尼龙46绝缘材料耐高温,适合焊接操作。
    - 环保合规:符合RoHS标准,无有害物质添加,同时保证DRC冲突矿物的使用安全。
    - 多样化选择:可根据实际需求定制不同长度和排列方式的产品。

    4. 应用案例和使用建议


    应用案例
    - 在高性能服务器中作为背板连接器,支持快速信号传输。
    - 在智能终端设备中实现模块间的灵活互联。
    使用建议
    - 在高温环境下使用时,建议选择更高玻璃填充比例的尼龙46(如TE250F9),以增强热稳定性。
    - 安装过程中需确保焊点质量,避免虚焊现象。

    5. 兼容性和支持


    - 兼容性:可与多种主流SMT工艺兼容,适用于主流PCB设计工具。
    - 技术支持:Mill-Max提供详尽的技术文档和支持服务,帮助客户解决安装及调试过程中的问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针插入困难 | 确保插针垂直插入,避免倾斜 |
    | 焊接后出现空洞 | 调整焊接温度和时间,确保充分润湿 |
    | 高温运行后性能下降 | 检查绝缘材料等级,必要时更换为更高档位材料 |

    7. 总结和推荐


    综合评估:
    Mill-Max Interconnect Header凭借其高密度连接能力、稳定的机械性能和出色的电气特性,在工业和消费电子产品中具有极高的适用性。其良好的兼容性和环保特性使其成为现代电子设计的理想选择。
    推荐理由:
    对于需要高性能连接解决方案的项目,强烈推荐选用Mill-Max Interconnect Header系列。无论是信号传输的稳定性还是长期使用的可靠性,都表现出色,能够满足严苛的应用环境需求。

852-90-020-30-001000参数

参数
端接 焊盘
额定电流 -
外壳材料 -
针脚数 20pin
触头镀层 - 配接 锡铅
类型 Header,Push-Pull
颜色 黑色
长*宽*高 12.7mm(长度)*3.05mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装

852-90-020-30-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

852-90-020-30-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 852-90-020-30-001000 852-90-020-30-001000数据手册

852-90-020-30-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 3.0067 ¥ 24.956
库存: 3900
起订量: 1014 增量: 39
交货地:
最小起订量为:1000
合计: ¥ 24956
