852-40-022-10-001000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: Header,Push-Pull 焊盘 22pin High Temperature Nylon 4/6 锡 黑色 通孔安装 14.35mm(长度)*3.04mm(高度)
供应商型号: Q-852-40-022-10-001000
供应商: 期货订购
标准整包数: 1

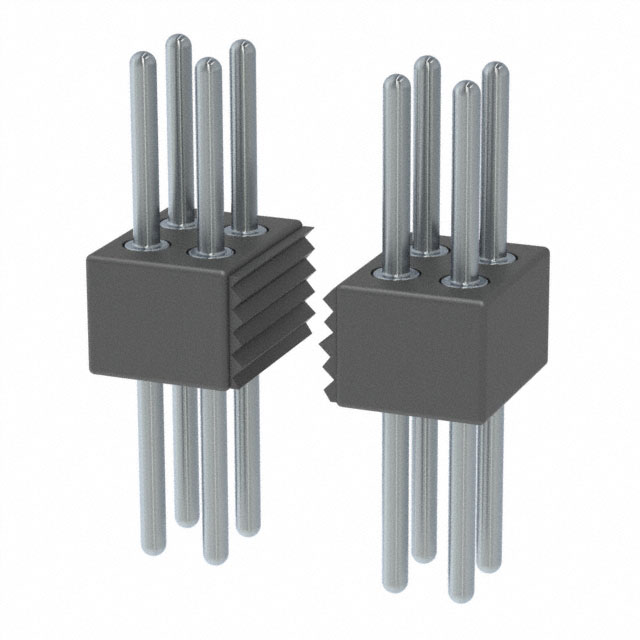

MILL-MAX 圆形连接器 852-40-022-10-001000

852-40-022-10-001000概述

    # Mill-Max系列850/851/852/853 .050”间距插头和插座技术手册

    产品简介


    Mill-Max系列850、851、852和853插头和插座是专门为电子设备连接设计的产品。这些产品采用.050英寸(1.27毫米)间距设计,支持单行和双行排布。插头与插座可通过嵌入式引脚进行板对板连接,最小堆叠高度仅为.248英寸(6.3毫米)。这些插头和插座广泛应用于各种工业、消费电子和电信领域。

    技术参数


    技术规格
    - 插头与插座引脚直径:.016英寸(0.4毫米)
    - 最小堆叠高度:.248英寸(6.3毫米)
    - 接触件材料:高强度铍铜
    - 接触件额定电流:3安培
    - 插座接触件可接受的引脚直径范围:.015英寸-.020英寸(0.38毫米-0.508毫米)
    支持的电气特性
    - 高温绝缘体,适用于所有焊接操作
    - RoHS-2认证,符合2011/65/EU标准
    工作环境
    - 可承受高温焊接过程,适用范围广泛

    产品特点和优势


    独特功能
    - 紧凑设计:.050英寸间距及.248英寸的最小堆叠高度使得该产品非常适合空间受限的应用场合。
    - 高可靠性:3安培额定电流和高强度铍铜接触件保证了插拔寿命长、接触可靠。
    - 多用途:既可用于单行也可用于双行排列,满足不同应用场景的需求。
    市场竞争力
    - 通过了RoHS认证,确保了环保合规性,有助于客户产品在全球市场的推广。
    - 高质量的材料和制造工艺,保证了产品的稳定性和长期可靠性。

    应用案例和使用建议


    应用案例
    - 工业控制设备:这些插头和插座可用于连接传感器和控制模块,确保信号传输稳定。
    - 消费电子产品:例如笔记本电脑、手机等设备内部的电路连接,以实现更轻薄的设计。
    - 电信设备:路由器、交换机等设备的内部连接,保障高速数据传输的可靠性。
    使用建议
    - 在安装时确保焊接温度不超过推荐值,避免损坏插头和插座的结构。
    - 定期检查和清洁接触部位,确保长期稳定的工作性能。
    - 若需更高电流或特殊需求,建议咨询Mill-Max公司的技术支持团队,以获得定制化解决方案。

    兼容性和支持


    兼容性
    - 与标准.050英寸间距的其他厂商的插头和插座兼容,方便替换或集成到现有系统中。
    厂商支持
    - Mill-Max公司提供全面的技术支持和售后服务,以帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    问题与解决办法
    1. Q: 插头与插座连接不稳定怎么办?
    A: 检查引脚和插座是否有氧化或污垢,必要时可进行清洁处理。
    2. Q: 焊接时温度过高导致插头变形怎么办?
    A: 确保焊接温度控制在推荐范围内,并使用合适的焊接工具和技术。
    3. Q: 产品如何清洗?
    A: 可使用异丙醇(IPA)等非腐蚀性溶剂轻轻擦拭接触面,然后晾干。

    总结和推荐


    综上所述,Mill-Max系列850、851、852和853插头和插座具有紧凑设计、高可靠性、多用途等特点,能够满足各类应用需求。特别是其高可靠性、环境适应性和RoHS认证使其成为工业、消费电子和电信领域的理想选择。对于需要高性能连接解决方案的项目,我们强烈推荐使用这一系列的产品。

852-40-022-10-001000参数

参数
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
端接 焊盘
额定电流 -
外壳材料 High Temperature Nylon 4/6
针脚数 22pin
长*宽*高 14.35mm(长度)*3.04mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

852-40-022-10-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

852-40-022-10-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 852-40-022-10-001000 852-40-022-10-001000数据手册

852-40-022-10-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 2.6859 ¥ 22.2929
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 22292.9
