316-43-119-41-006000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: 抬升式插座 19pin 3A 金 黑色 支架安装,通孔安装 48.26mm(长度)*2.54mm(高度)
供应商型号: Q-316-43-119-41-006000
供应商: 期货订购
标准整包数: 1

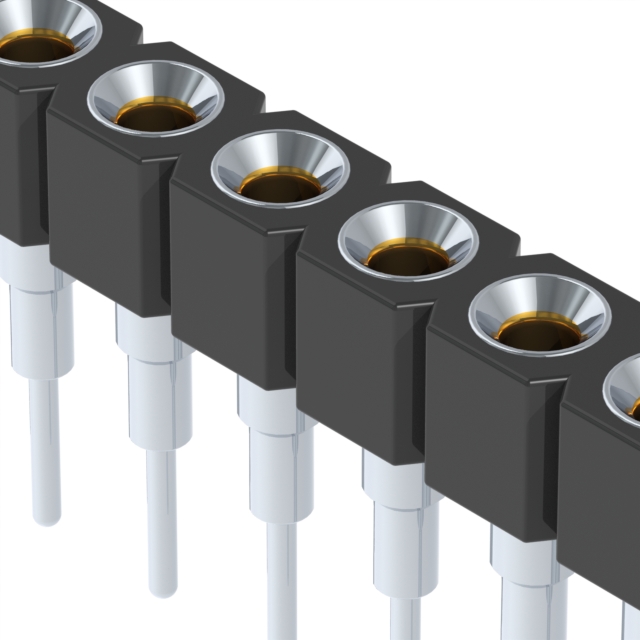

MILL-MAX 圆形连接器 316-43-119-41-006000

316-43-119-41-006000概述

    电子元器件产品技术手册解析:Interconnect Socket

    1. 产品简介


    产品名称:Interconnect Socket
    产品编号:316-43-119-41-006000
    产品类型:插座连接器
    主要功能:用于电路板上的接插操作,支持直插式安装。
    应用领域:广泛应用于电子设备中的电源管理、信号传输等领域,适用于消费电子产品、工业控制设备等场合。

    2. 技术参数


    - 接插间距:0.100英寸网格
    - 接触类型:单行直插式
    - 接受引脚尺寸:0.015-0.025英寸
    - 镀层代码:43
    - 外壳镀层:200微英寸锡(哑光)覆盖100微英寸镍
    - 内接触镀层:30微英寸金覆盖50微英寸镍
    - 引脚材料:黄铜合金(UNS C36000),经ASTM B16标准认证
    - 插针材料:铍铜合金(UNS C17200),经ASTM B194标准认证
    - 最大电流承载能力:3安培
    - 接触弹簧性能:应力松弛(经过1000小时200°C温度测试后保持70%应力)
    - 操作温度范围:-55°C至+125°C

    3. 产品特点和优势


    - 高可靠性:采用高性能的铍铜合金制造,保证长期稳定运行。
    - 广泛的适用性:能够适应宽泛的操作温度范围,适合各种复杂的工作环境。
    - 卓越的电气性能:拥有优良的导电性和抗老化特性,确保长时间稳定输出。
    - 易于安装和维护:设计简洁,便于在生产线上快速安装和后期维护。
    - 环保合规:符合RoHS和REACH等国际标准,减少环境污染。

    4. 应用案例和使用建议


    - 消费电子产品:可以用于手机、平板电脑等设备中,实现可靠的电路连接。
    - 工业控制系统:适用于自动化生产线中的传感器和执行机构之间的连接。
    - 医疗设备:在医疗器械中提供稳定的电源和信号传输通道。
    使用建议:在高温环境下使用时,推荐采用更耐高温的铍镍合金材料以延长使用寿命。

    5. 兼容性和支持


    - 兼容性:可与多种标准引脚相匹配,适用于不同的电路板设计。
    - 技术支持:供应商提供详尽的技术文档和专业的客户服务支持,包括技术咨询、安装指导等。
    - 售后服务:提供产品保修和定期维护服务,确保用户能够获得及时有效的帮助。

    6. 常见问题与解决方案


    - 问题一:插针出现氧化现象。
    解决方案:清洁插针表面并重新进行焊接处理。
    - 问题二:接触电阻过高。
    解决方案:检查插针和插座是否正确对齐,并确认镀层完好无损。
    - 问题三:无法正常拔出插针。
    解决方案:轻轻摇动插针,或者使用专用工具辅助拔出。

    7. 总结和推荐


    产品综合评价:该Interconnect Socket凭借其优异的性能参数和强大的应用适应能力,在众多同类产品中脱颖而出。
    推荐结论:强烈推荐此款产品用于需要高可靠性和稳定性连接的应用场景,尤其适合于需要长期稳定工作的设备。

316-43-119-41-006000参数

参数
外壳材料 -
针脚数 19pin
触头镀层 - 配接
类型 抬升式插座
颜色 黑色
端接 -
额定电流 3A
长*宽*高 48.26mm(长度)*2.54mm(高度)
安装方式 支架安装,通孔安装
零件状态 在售
包装方式 散装

316-43-119-41-006000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

316-43-119-41-006000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 316-43-119-41-006000 316-43-119-41-006000数据手册

316-43-119-41-006000封装设计

查看详情并下载
Symbol
Footprint
3D Model
