802-10-014-10-001000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: Header,Push-Pull 焊盘 14pin Polychlorinated Terphenyl 金 黑色 通孔安装 17.78mm(长度)*5.08mm(高度)
供应商型号: ED1309-14-ND
供应商: Digi-Key
标准整包数: 1

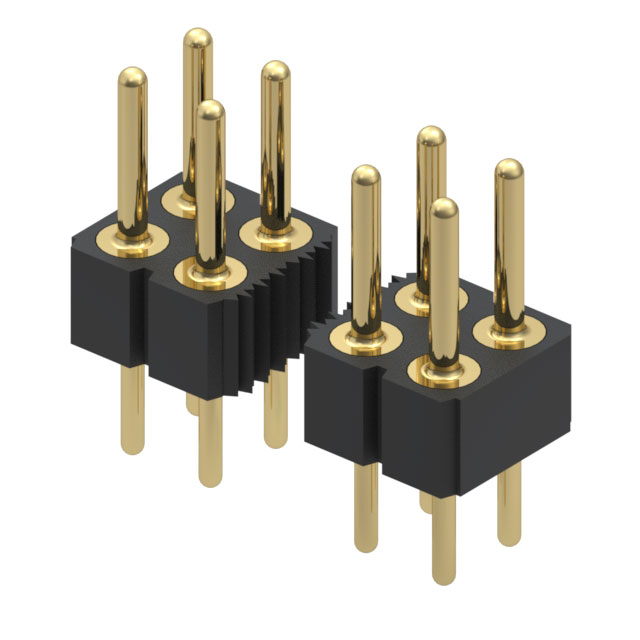

MILL-MAX 圆形连接器 802-10-014-10-001000

802-10-014-10-001000概述

    电子元器件技术手册:Interconnect Header

    1. 产品简介


    本产品为一款Mill-Max制造的Interconnect Header(连接器插头),属于焊尾式针座连接器,广泛应用于各类电路板和系统间信号传输场景。该产品的核心特性是具有双排针脚设计,通过通孔焊接方式固定于电路板上,具备高性能和高可靠性,可满足各种复杂电子系统的连接需求。主要应用领域包括计算机主板、通信设备、工业控制设备及医疗设备等。

    2. 技术参数


    以下为该电子元器件的技术规格和性能参数摘要:
    | 参数 | 描述 |

    | 产品型号 | 802-10-014-10-001000 |
    | 针脚直径 | 0.030英寸(0.76毫米) |
    | 排列方式 | 双排针脚 |
    | 固定方式 | 通孔焊接 |
    | 插针材料 | Brass Alloy 360或Brass Alloy 385 |
    | 表面处理 | 10微英寸金镀层覆盖100微英寸镍 |
    | 绝缘材料 | 聚对苯二甲酸酯(PCT),Thermx CG933,黑色 |
    | 绝缘耐压等级 | 100VRMS / 150VDC |
    | 耐热性能 | 最高工作温度529°F(276°C) |
    | 导电率 | 26%-28% IACS(国际退火铜标准) |
    | 焊接建议 | 部分退火(硬度降低至60±10 RB)用于90°弯折;全退火用于嵌入电路板或端接导线 |

    3. 产品特点和优势


    - 高精度加工:采用高品质黄铜合金(Brass Alloy 360或385)制成,确保连接器在高温和高应力下的稳定性。
    - 卓越绝缘性能:使用聚对苯二甲酸酯材料,能承受高达529°F的工作温度,适用于复杂的工业环境。
    - 环保合规:符合RoHS和REACH标准,无铅化设计,确保安全性与环境友好性。
    - 可靠耐用:表面金镍镀层提供优秀的抗腐蚀能力和低接触电阻,延长使用寿命。

    4. 应用案例和使用建议


    应用场景:
    1. 服务器和存储设备:用于背板间的高速信号传输,满足大电流和高频信号需求。
    2. 工业自动化设备:在严苛环境下仍能保持稳定连接,如工厂自动化控制系统。
    3. 医疗电子设备:要求高可靠性且对污染敏感的医疗器械中。
    使用建议:
    - 在焊接前,确保PCB板的焊盘尺寸与插针匹配,避免虚焊现象。
    - 高温焊接时需控制温度范围,推荐使用“eutectic”回流焊接工艺,温度不超过446°F。
    - 对需要频繁操作的插针部分,建议在组装后进行部分退火处理以提高柔性。

    5. 兼容性和支持


    该产品与主流PCB电路板兼容,支持多种焊接技术和装配方法。Mill-Max公司提供详尽的技术文档和支持服务,包括在线产品手册下载和客户技术支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针焊接后出现变形 | 确保焊接温度适中并及时冷却。 |
    | 插针接触电阻偏高 | 检查表面镀层完整性,必要时清洁插针。 |
    | 插针插入时阻力过大 | 检查PCB板的焊盘尺寸是否与插针匹配。 |

    7. 总结和推荐


    总结:这款Interconnect Header凭借其优异的机械性能、可靠的电气连接特性和高度的环境适应性,在众多行业中表现出色。其先进的材料选择和严格的制造工艺使其成为高可靠性电子系统中的理想选择。
    推荐:强烈推荐此产品应用于需要高性能连接器的场合,特别是对耐高温、高导电性和强抗氧化性有严格要求的工业和医疗领域。同时,Mill-Max提供的全面技术支持和服务进一步提升了其市场竞争力。
    如有更多疑问或需要详细资料,请访问官方网站或联系授权经销商Mouser Electronics获取更多信息。

802-10-014-10-001000参数

参数
类型 Header,Push-Pull
颜色 黑色
端接 焊盘
额定电流 -
外壳材料 Polychlorinated Terphenyl
针脚数 14pin
触头镀层 - 配接
长*宽*高 17.78mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

802-10-014-10-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

802-10-014-10-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 802-10-014-10-001000 802-10-014-10-001000数据手册

802-10-014-10-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.3264 ¥ 28.1081
10+ $ 2.7227 ¥ 22.5645
500+ $ 2.0652 ¥ 17.1153
1000+ $ 1.9667 ¥ 16.2987
5000+ $ 1.7557 ¥ 14.5508
库存: 1329
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 28.1
直接购买
加入购物车
