852-40-080-20-001000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: Header,Push-Pull 焊盘 80pin High Temperature Nylon 4/6 锡 黑色 通孔安装 51.18mm(长度)*7.36mm(高度)
供应商型号: Q-852-40-080-20-001000
供应商: 期货订购
标准整包数: 10
MILL-MAX 圆形连接器 852-40-080-20-001000

852-40-080-20-001000概述


    产品简介

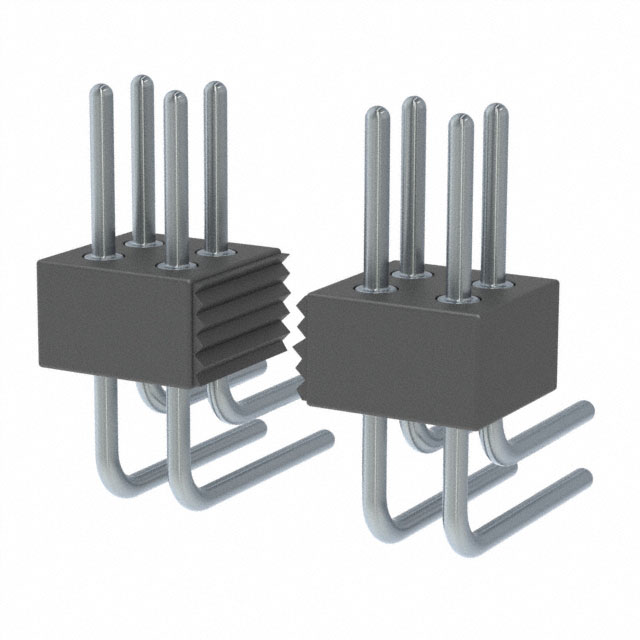

    852-40-080-20-001000 Interconnect Header 是一种用于电路板连接的双排直角引脚插头,采用通孔焊接技术。其额定间距为0.050英寸(1.27毫米),提供出色的电气性能和机械稳定性。该产品广泛应用于通信设备、计算机硬件、工业控制系统等领域,确保电子系统的高效运行和稳定连接。

    技术参数


    - 型号编号: 852-40-080-20-001000
    - 引脚数: 80
    - 间距: 0.050英寸
    - 连接方式: 直角引脚插头
    - 插针材料: 黄铜合金 (UNS C36000)
    - 绝缘材料: 尼龙46 (Stanyl TE250F6 {30%玻璃} 或 TE250F9 {45%玻璃}, 黑色)
    - 电镀: 200微英寸锡(哑光)+ 100微英寸镍
    - RoHS合规性: 符合
    - 高温性能: 绝缘材料的热变形温度(ASTM D 648)为290°C(554°F)@ 264 psi

    产品特点和优势


    852-40-080-20-001000 Interconnect Header 具有多项显著特点和优势:
    1. 高耐温性: 使用的尼龙46材料具有极高的耐温性能,在高达290°C的温度下仍能保持稳定。
    2. 优良的机械性能: 引脚材料黄铜合金 (UNS C36000) 具有良好的硬度和可加工性,确保引脚的持久耐用。
    3. 可靠的电镀工艺: 表面处理采用200微英寸锡和100微英寸镍,保证长时间使用的稳定性和可靠性。
    4. 环保认证: 符合RoHS和REACH标准,不含铅、汞、镉、六价铬等有害物质,且不含有冲突矿物。
    5. 多用途应用: 适用于广泛的电子设备,包括通信设备、计算机硬件和工业控制系统等。

    应用案例和使用建议


    852-40-080-20-001000 Interconnect Header 在多个领域有着广泛应用,例如:
    - 通信设备: 用于实现多层电路板之间的高速信号传输。
    - 工业控制系统: 确保复杂控制系统的可靠连接,特别是在恶劣环境下的稳定运行。
    - 医疗设备: 高精度要求下,保证设备内部组件的可靠连接。
    使用建议:
    1. 温度限制: 在高于446°F (230°C) 的环境下使用时,建议使用含较高玻璃含量的尼龙46材料。
    2. 安装注意事项: 安装过程中应注意避免过度施力,以免损坏引脚或插头。
    3. 兼容性检查: 在安装前,确保所有连接器和配套组件均符合规格要求。

    兼容性和支持


    852-40-080-20-001000 Interconnect Header 具有较强的兼容性,能够与多种标准电路板组件良好配合。制造商Mill-Max提供详尽的技术支持和售后服务,以确保客户能够顺利安装和使用该产品。此外,该产品还提供了详细的RoHS和REACH合规声明,确保符合国际环保标准。

    常见问题与解决方案


    1. 问题: 连接器安装后出现松动。
    - 解决方案: 检查安装过程中是否施加了过大的压力或引脚是否完全插入插座。
    2. 问题: 长期使用后发现接触不良。
    - 解决方案: 清理引脚和插座内的氧化物或污垢,并重新焊接或紧固连接。
    3. 问题: 连接器外观变色。
    - 解决方案: 检查环境是否存在酸碱性气体或液体,及时采取保护措施。

    总结和推荐


    综上所述,852-40-080-20-001000 Interconnect Header 作为一种高品质的电子元器件,具备出色的耐温性、机械性能和环保特性,适用于多种复杂的工业和商业应用场景。我们强烈推荐该产品,特别是对于需要高可靠性和长寿命的项目来说,它是理想的选择。

852-40-080-20-001000参数

参数
额定电流 -
外壳材料 High Temperature Nylon 4/6
针脚数 80pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
端接 焊盘
长*宽*高 51.18mm(长度)*7.36mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

852-40-080-20-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

852-40-080-20-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 852-40-080-20-001000 852-40-080-20-001000数据手册

852-40-080-20-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
