首页  >  产品百科  >  852-10-078-10-001000

852-10-078-10-001000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: Header,Push-Pull 焊盘 78pin 金 黑色 通孔安装
供应商型号: Q-852-10-078-10-001000
供应商: 期货订购
标准整包数: 1
MILL-MAX 圆形连接器 852-10-078-10-001000

852-10-078-10-001000概述


    产品简介

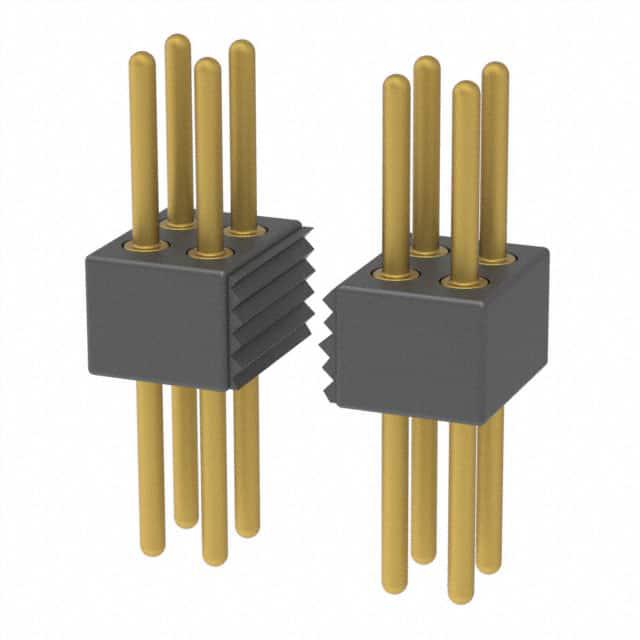

    Mill-Max 850/851/852/853系列插接头和插座
    Mill-Max Manufacturing Corporation 是一家专业生产高质量连接器和插接头的企业,其产品广泛应用于电子设备中。其中,Series 850、851、852 和 853 系列单行和双行插接头及插座是其代表性产品之一。这些连接器具有 .050 英寸的针间距,支持板对板堆叠,最小堆叠高度可达 .248 英寸,适用于广泛的工业和消费电子领域。

    技术参数


    - 插针布局:
    - 单行插头:.087 英寸轮廓
    - 双行插头:.083 英寸轮廓
    - 单行插座:.161 英寸轮廓
    - 双行插座:.161 英寸轮廓

    - 插针直径:
    - .016 英寸(MM #4006-0)

    - 接触电极:
    - 使用 Hi-Rel,三指铍铜(BeCu)#11 接触,额定电流为 3 安培,接受的插针直径范围为 .015 英寸至 .020 英寸。

    - 绝缘材料:
    - 高温热塑性材料,适合所有焊接操作。

    - 包装和订购信息:
    - 单行插头:系列 850...001
    - 双行插头:系列 852...001
    - 单行插座:系列 851...001
    - 双行插座:系列 853...001

    产品特点和优势


    - 高可靠性:采用 Hi-Rel 接触设计,确保在高电流下的稳定运行。
    - 易于安装:通过板对板堆叠方式,简化装配过程,减少空间占用。
    - 环保材料:使用 RoHS-2 认证的材料,符合 2011/65/EU 规范,环保安全。
    - 多种规格选择:支持从 1 到 100 针的不同规格,满足不同应用需求。

    应用案例和使用建议


    - 工业自动化:适用于需要高密度连接和可靠性的自动化控制系统。
    - 医疗设备:用于医疗仪器的信号传输,要求高精度和稳定性。
    - 消费电子:适合便携式电子设备的内部连接,提供紧凑而高效的连接解决方案。
    使用建议:
    - 在高湿度环境中使用时,建议增加防潮处理,以延长使用寿命。
    - 在高温环境下使用时,需确保散热良好,避免过热影响性能。

    兼容性和支持


    - 兼容性:与市面上常见的 PCB 板兼容,适用于多种电子设备。
    - 技术支持:Mill-Max 提供详尽的技术文档和在线支持,帮助客户快速解决问题。

    常见问题与解决方案


    - 问题:插针插入困难
    - 解决方案:检查插针和插座的清洁度,确保无异物堵塞。

    - 问题:接触不良
    - 解决方案:确保正确的插针直径,并检查接触电极的磨损情况。

    总结和推荐


    总体评价:
    Mill-Max 的 Series 850/851/852/853 插接头和插座在技术参数和应用场景方面表现出色,具备高可靠性和多功能性。适用于工业、医疗和消费电子等多个领域,能够满足大多数高密度连接的需求。
    推荐使用:
    强烈推荐 Mill-Max 的 Series 850/851/852/853 插接头和插座,尤其是对于需要高可靠性、紧凑设计的应用场景。

852-10-078-10-001000参数

参数
针脚数 78pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
端接 焊盘
额定电流 -
外壳材料 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

852-10-078-10-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

852-10-078-10-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 852-10-078-10-001000 852-10-078-10-001000数据手册

852-10-078-10-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 8.7113 ¥ 72.3034
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 72303.4
