435-10-224-00-160000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: Header,Push-Pull 焊盘 24pin Polychlorinated Terphenyl 金 黑色 通孔安装 30.48mm(长度)*5.08mm(高度)
供应商型号: Q-435-10-224-00-160000
供应商: 期货订购
标准整包数: 1

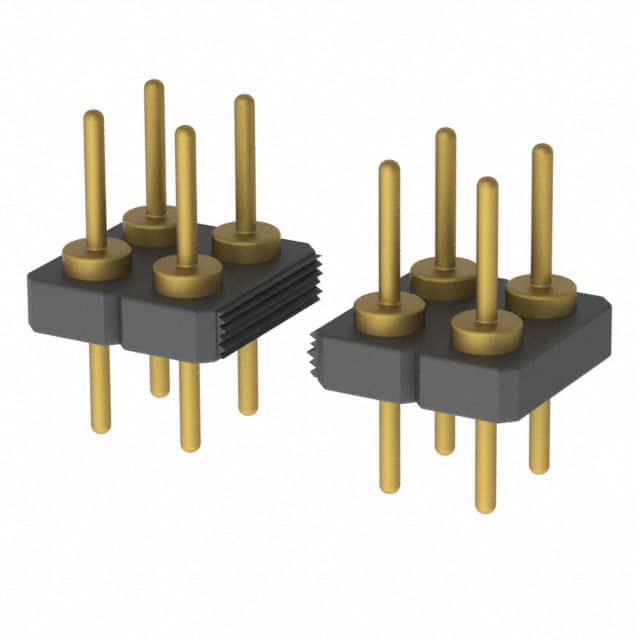

MILL-MAX 圆形连接器 435-10-224-00-160000

435-10-224-00-160000概述

    # 电子元器件技术手册:Interconnect Header

    1. 产品简介


    本手册介绍了型号为435-10-224-00-160000的互连插座(Interconnect Header),这是一款低轮廓焊锡尾插座,专用于电子设备连接和电路板间信号传输。该产品采用双排孔式结构设计,通过穿通焊接(Through Hole)技术实现固定安装。此款产品具有多种规格,适用于各种类型的电子设备,尤其是在需要高密度连接的场合中表现尤为突出。
    主要功能和应用领域
    - 主要功能:作为电路板间的连接件,提供可靠的电气连接,并支持通过焊接固定到电路板上。
    - 应用领域:广泛应用于通信设备、消费电子产品、工业自动化系统及计算机硬件等领域,能够支持高频信号传输、电流传输及信号交换等多种功能。

    2. 技术参数


    | 参数 | 描述 |

    | 产品编号 | 435-10-224-00-160000 |
    | 型号 | Interconnect Header |
    | 插针直径 | 0.46mm(0.018英寸) |
    | 插针材料 | 黄铜合金 3516,符合 ASTM B16 或 ASTM B455 标准 |
    | 镀层代码 | 10 |
    | 外壳镀层 | 10 微英寸金,覆盖 100 微英寸镍 |
    | 焊锡尾类型 | 低轮廓 |
    | 插针数量 | 24 个 |
    | RoHS 合规性 | 是 |

    3. 产品特点和优势


    独特功能
    - 低轮廓焊锡尾设计:使产品安装后更节省空间,便于高密度布线。
    - 黄铜合金插针:采用两种不同型号的黄铜合金,具有良好的机械强度和导电性能,满足不同的使用需求。
    - 高标准绝缘材料:使用 PCT 聚酯材料(品牌为 Thermx CG-933),耐高温,确保电气安全。
    市场竞争力
    - 高可靠性:经过严格测试验证,确保在恶劣环境中依然能够保持稳定的电气性能。
    - 适用范围广:适用于多种电子设备,如通信设备、消费电子产品等,适应性强。

    4. 应用案例和使用建议


    实际使用场景
    - 在智能手机和平板电脑等便携式设备中,由于空间有限,该产品可以高效利用垂直空间,提高内部布局灵活性。
    - 在通信基站中,由于需要处理大量高频信号,该产品凭借优良的电气性能可确保信号传输稳定。
    使用建议
    - 安装前确保电路板上的焊盘清洁,以保证焊接质量。
    - 使用适当的助焊剂,避免虚焊现象。
    - 尽量减少电路板的震动,防止焊点松动。
    - 根据具体的应用环境选择合适的黄铜合金材料。

    5. 兼容性和支持


    兼容性
    - 该产品具有良好的兼容性,可与其他标准插头连接,适用于多种接口规格的电路板。
    - 可以与市面上常见的电路板设计软件兼容,方便集成到各类电子产品中。
    支持
    - 提供全面的技术文档和支持服务,包括安装指南、使用手册等资料,确保客户能顺利进行产品选型和使用。
    - 拥有一支专业的技术支持团队,随时解答客户的疑问并提供解决方案。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针变形 | 确保焊接温度适宜,避免过高温度导致插针变形。 |
    | 连接不稳 | 重新检查焊接质量,确保每个焊点都牢固且没有虚焊现象。 |
    | 电气性能异常 | 检查电路板上的接地线是否良好连接,避免短路现象。 |

    7. 总结和推荐


    综合评估
    435-10-224-00-160000型号的Interconnect Header凭借其出色的电气性能和可靠的设计,在高密度连接和高频信号传输领域表现出色,能够适应各种严苛的应用环境。其兼容性强,支持服务完善,是市场上一款极具竞争力的产品。
    推荐结论
    强烈推荐在高密度连接和高频信号传输要求较高的项目中使用该产品。同时,建议客户根据实际需求选择合适的黄铜合金材料,以确保最佳性能和长期稳定性。

435-10-224-00-160000参数

参数
外壳材料 Polychlorinated Terphenyl
针脚数 24pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
端接 焊盘
额定电流 -
长*宽*高 30.48mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

435-10-224-00-160000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

435-10-224-00-160000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 435-10-224-00-160000 435-10-224-00-160000数据手册

435-10-224-00-160000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 4.109 ¥ 34.1043
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 34104.3
