首页  >  产品百科  >  310-41-164-41-001000

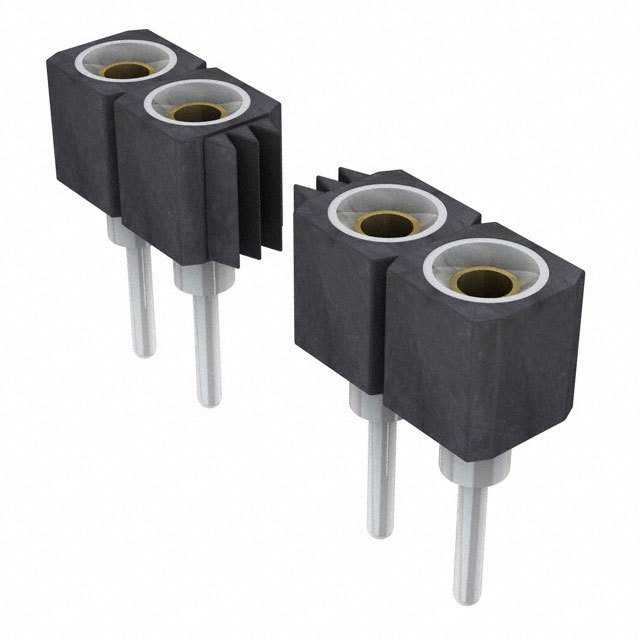

310-41-164-41-001000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: 插座 64pin Polychlorinated Terphenyl 3A 金 黑色 支架安装,通孔安装 162.56mm(长度)*2.54mm(高度)
供应商型号: 575-31041164410010
供应商: Mouser
标准整包数: 1
MILL-MAX 圆形连接器 310-41-164-41-001000

310-41-164-41-001000概述

    Mill-Max系列310、311、315单排插座产品技术手册

    产品简介


    Mill-Max Mfg. Corp.推出的Series 310、311、315系列单排插座,主要应用于通过SMT工艺连接IC引脚和线路板之间的焊接。这些插座采用0.100英寸网格设计,具有标准长度、长尾、超低轮廓等多种型号,适用于各类复杂的多层电路板应用。其标准型号可兼容直径为0.015至0.025英寸的插针和标准集成电路引脚。

    技术参数


    - 插针兼容范围:0.015 - 0.025英寸直径插针和标准IC引脚。
    - 焊接尾部:标准长度、长尾、超低轮廓、非常低轮廓。
    - 接触材料:高可靠性,4指铍铜接触点,额定电流3安培。
    - 绝缘材料:高温塑料,适合所有焊接操作。
    - 尺寸(图1):针间距0.100英寸,接触长度0.110英寸,外径0.095英寸。
    - 尺寸(图2):针间距0.100英寸,接触长度0.110英寸,外径0.150英寸。
    - 尺寸(图3):针间距0.100英寸,接触长度0.110英寸,外径0.151英寸。
    - 尺寸(图4):针间距0.100英寸,接触长度0.071英寸,外径0.095英寸。
    - 接触点材质:铍铜#12和#30。
    - 订购信息:
    - 系列310:标准焊锡尾,带不同数量的插针,最多可达64个。
    - 系列311:长焊锡尾,带不同数量的插针,最多可达64个。
    - 系列315:非常低轮廓,带不同数量的插针,最多可达64个。
    - 系列315:超低轮廓,带不同数量的插针,最多可达64个。
    - 电镀代码:
    - Au 10微英寸
    - Au 30微英寸
    - Au 100微英寸
    - Au 200微英寸(锡铅合金)
    - Sn 100微英寸
    - Sn 200微英寸
    - Au+Sn 10微英寸(Au闪光)

    产品特点和优势


    - 多种焊接尾型设计:标准长度、长尾、超低轮廓、非常低轮廓,适应各种复杂电路板。
    - 高可靠性的铍铜接触点:能够承受高达3安培的电流。
    - 适用于SMT工艺:通过标准化的设计,可以轻松应用于大多数现代电路板生产流程。
    - 高温塑料绝缘材料:确保产品的耐热性能,适用多种焊接工艺。
    - 丰富的电镀选项:提供不同的金属镀层选择,以满足特定的电气性能需求。

    应用案例和使用建议


    - 应用案例:Series 310、311、315插座广泛应用于各种工业控制设备、医疗仪器、通信设备及航空航天电子产品中。这些插座的可靠性对于确保设备的稳定运行至关重要。
    - 使用建议:为了确保最佳性能,在安装时应选择适当的电镀材料,避免在过高温度下进行焊接,以免损坏接触点。对于超低轮廓型号,注意确保与之配套的PCB板厚度合适。

    兼容性和支持


    - Mill-Max提供的这些插座与市场上大多数标准IC引脚和插针完全兼容。
    - 厂商提供全面的技术支持和售后服务,确保客户在使用过程中遇到任何问题都能得到及时有效的帮助。

    常见问题与解决方案


    1. 问题:插座无法牢固地插入电路板
    - 解决方案:检查电路板上的孔径是否符合标准。如果孔径过大,可能需要重新制作或更换插座。
    2. 问题:插座出现接触不良的情况
    - 解决方案:确认插针和插座之间是否有足够的清洁度,必要时可以使用专用工具清理。
    3. 问题:焊接过程中发生过热现象
    - 解决方案:避免长时间连续焊接。使用适当的焊接工具和适当的温度设置,减少对产品的损伤。

    总结和推荐


    综上所述,Mill-Max的Series 310、311、315系列单排插座以其卓越的性能、广泛的适用范围和优秀的可靠性,在电子制造领域表现出色。无论是在工业控制、医疗设备还是通讯领域,这些插座都是理想的连接解决方案。我们强烈推荐这一系列产品给所有需要高品质、高可靠性的电子连接器的应用场合。

310-41-164-41-001000参数

参数
针脚数 64pin
触头镀层 - 配接
类型 插座
颜色 黑色
端接 -
额定电流 3A
外壳材料 Polychlorinated Terphenyl
长*宽*高 162.56mm(长度)*2.54mm(高度)
安装方式 支架安装,通孔安装
零件状态 在售

310-41-164-41-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

310-41-164-41-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 310-41-164-41-001000 310-41-164-41-001000数据手册

310-41-164-41-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.918 ¥ 168.3071
12+ $ 17.928 ¥ 151.4916
27+ $ 15.282 ¥ 129.1329
102+ $ 14.1225 ¥ 119.3351
252+ $ 13.4295 ¥ 113.4793
501+ $ 12.348 ¥ 104.3406
库存: 25
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 168.3
