800-10-055-10-001000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: Header,Push-Pull 焊盘 55pin Polychlorinated Terphenyl 金 黑色 通孔安装 139.7mm(长度)*2.54mm(高度)
供应商型号: Q-800-10-055-10-001000
供应商: 期货订购
标准整包数: 1

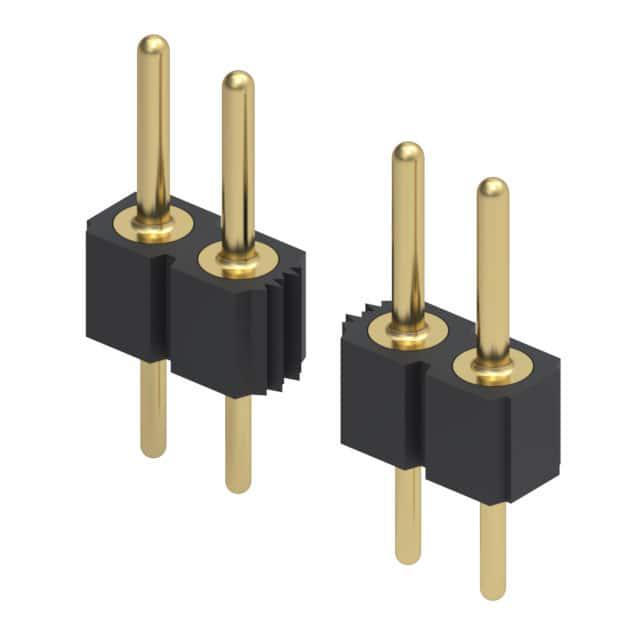

MILL-MAX 圆形连接器 800-10-055-10-001000

800-10-055-10-001000概述

    Mill-Max Series 800 & 801 互连系统

    产品简介


    Mill-Max系列800和801互连系统是专门设计用于各种电子设备连接需求的专业互连解决方案。它们提供了一系列直针和弯针头座组件,适用于单排和多排的应用。这些互连产品主要用于电路板间的信号传输和电力分配,广泛应用于通信设备、工业自动化、医疗设备以及消费电子产品等领域。

    技术参数


    Mill-Max系列800和801的技术规格如下:
    - 针间距:0.100英寸(2.54毫米)
    - 针直径:0.030英寸(0.76毫米)
    - 接触材料:铍铜,6指型结构,额定电流4.5安培
    - 绝缘材料:耐高温热塑性材料,适用于所有焊接操作
    - 焊尾类型:
    - 直针头可选Mill-Max #7007直插焊尾或MM #5005弯角焊尾
    - 座体可选Mill-Max #1304直插焊尾或MM #1305弯角焊尾
    - 尺寸规格:
    - 系列800直针头:10-001至64个针数可选
    - 系列800弯角针头:20-001至64个针数可选
    - 系列801直插座:10-001至50个针数可选
    - 系列801弯角插座:20-001至64个针数可选
    - 电镀选项:
    - 10微英寸金涂层
    - 90微英寸锡铅合金涂层
    - 91微英寸纯锡涂层
    - 93微英寸金涂层
    - 99微英寸锡铅合金涂层
    详细电气、机械和环境数据见第264页。

    产品特点和优势


    Mill-Max系列800和801互连系统具备多种优势,使其在市场上具有较高的竞争力:
    - 高可靠性:采用铍铜作为接触材料,经过6指型设计和高强度镀层处理,确保长期稳定的电气性能。
    - 多样化选择:提供直针和弯针头以及不同尺寸和数量的选择,满足不同应用需求。
    - 易于安装和维护:采用标准焊尾设计,便于安装和焊接,且维护成本低。
    - 环保材料:使用耐高温热塑性材料,符合RoHS-2规范,对环境友好。

    应用案例和使用建议


    Mill-Max系列800和801互连系统被广泛应用于各种复杂电路连接需求中,如医疗设备、工业自动化控制系统、电信设备及消费电子产品等。例如,在一个需要多个电路板进行高速信号传输的应用中,可以选用系列800直针头和系列801直插座,以确保信号的稳定传输。
    使用建议:
    - 优化布线布局:在安装过程中尽量保持针头和插座之间的距离一致,避免布线不合理导致的信号干扰。
    - 定期检查和维护:由于频繁的插拔会导致接触电阻增大,因此定期检查和维护是必要的,以保证系统的正常运行。

    兼容性和支持


    Mill-Max系列800和801互连系统与其他标准互连系统兼容,能够广泛应用于各类电子设备中。同时,厂商提供详细的技术支持和售后服务,包括技术咨询、故障诊断和维修服务等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔过程中出现松动现象 | 检查焊尾是否有松动,必要时重新焊接 |
    | 接触电阻大 | 检查是否有灰尘或氧化物污染,使用清洁剂清理后再重新插拔 |

    总结和推荐


    Mill-Max系列800和801互连系统凭借其高可靠性、多样化选择和环保特性,成为了众多应用场合的理想选择。它们不仅在设计上满足了高标准的电气和机械性能要求,而且在使用寿命和维护方面表现出色。综合来看,强烈推荐Mill-Max系列800和801互连系统应用于需要高性能互连解决方案的各种项目。

800-10-055-10-001000参数

参数
颜色 黑色
端接 焊盘
额定电流 -
外壳材料 Polychlorinated Terphenyl
针脚数 55pin
触头镀层 - 配接
类型 Header,Push-Pull
长*宽*高 139.7mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

800-10-055-10-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

800-10-055-10-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 800-10-055-10-001000 800-10-055-10-001000数据手册

800-10-055-10-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
