0908-2-15-20-75-14-11-0

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: Connector Headers and PCB Receptacles 焊盘 2A 通孔安装 7.493mm(长度)
供应商型号: 2093869
供应商: element14
标准整包数: 1

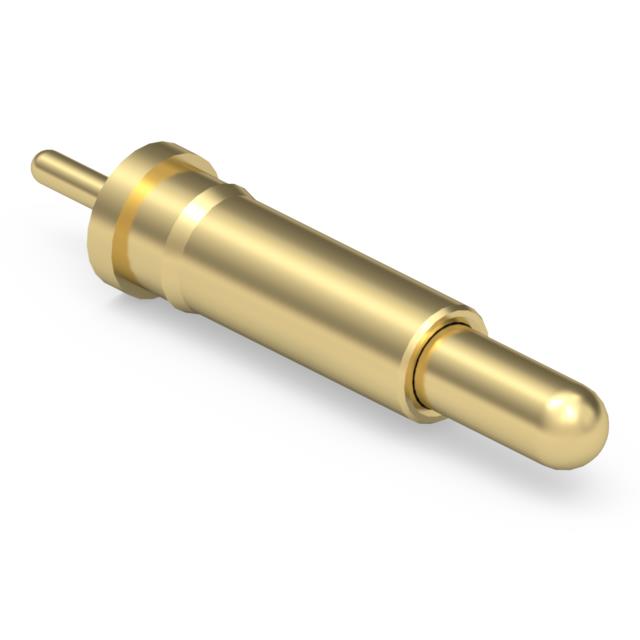

MILL-MAX 圆形连接器 0908-2-15-20-75-14-11-0

0908-2-15-20-75-14-11-0概述

    弹簧针式电连接器的技术详解

    产品简介


    弹簧针式电连接器是一种高可靠性、多功能的电接触元件,广泛应用于消费电子、汽车工业、通信设备以及医疗仪器等领域。由Mill-Max Mfg. Corp.研发制造,产品系列丰富,满足多种尺寸和载流需求。弹簧针式连接器通过弹簧加载实现稳定的电接触,具备卓越的机械和电气性能。

    技术参数


    | 参数名称 | 规格说明 |

    | 材料 | 外套与触针:铜合金;弹簧:铍铜 |
    | 表面处理 | 外套与触针:20 μ”金镀镍;弹簧:10 μ”金镀镍 |
    | 尺寸 | 长度公差:±0.006英寸;直径公差:±0.002英寸;角度公差:±2° |
    | 电流能力 | 持续电流:2A;峰值电流:3A |
    | 接触电阻 | 最大20毫欧姆 |
    | 耐久性 | 高达100万次循环 |
    | 工作温度范围 | -55°C至+125°C(间断使用) |
    | 安装方式 | 焊接安装(最小孔径0.020英寸或0.029英寸) |

    产品特点和优势


    1. 高可靠性:采用优质材料及表面处理工艺,确保长期稳定性能。
    2. 宽泛适用性:提供多种规格,可匹配不同应用场景的需求。
    3. 长寿命设计:可达百万次插拔循环,适合高频使用场景。
    4. 快速安装:通过焊接安装简化装配流程。
    5. 灵活性强:支持定制化选项,满足特殊要求。

    应用案例和使用建议


    应用案例:
    - 手机模块测试:作为信号传输接口。
    - 汽车ECU检测:保障复杂电路系统的可靠连接。
    - 医疗设备:用于医疗器械内部组件的电气连接。
    使用建议:
    - 在高频应用场景下,建议选用长行程型号以减少热效应影响。
    - 选择合适的载流规格以避免因过流导致连接失效。
    - 针对精密设备,可选用绝缘套版本(见第19.5页),提升耐压能力。

    兼容性和支持


    此产品与标准PCB焊盘高度兼容,适用于多种主流设备。Mill-Max公司提供全面的技术支持与售后服务,包括样品申请、设计咨询及长期供货保障。此外,可通过Mouser Electronics购买并获取实时库存信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔时出现较大接触电阻 | 检查弹簧针表面是否清洁无污渍 |
    | 连接器易松动 | 确保焊盘设计符合最小孔径要求 |
    | 使用过程中产生过高热量 | 减少连续工作时间,优化散热设计 |

    总结和推荐


    综上所述,Mill-Max的弹簧针式电连接器凭借其优异的机械性能、出色的耐用性以及广泛的应用领域,成为众多电子设备的理想选择。对于需要高性能电接触解决方案的项目,强烈推荐使用此类产品。同时,厂商的全面支持和良好的供应链管理也为用户的开发过程提供了可靠保障。
    如果您正在寻找一种高效、可靠的电连接方案,那么Mill-Max的弹簧针式电连接器无疑是一个值得信赖的选择!

0908-2-15-20-75-14-11-0参数

参数
端接 焊盘
额定电流 2A
外壳材料 -
针脚数 -
触头镀层 - 配接 -
类型 Connector Headers and PCB Receptacles
颜色 -
长*宽*高 7.493mm(长度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0908-2-15-20-75-14-11-0厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

0908-2-15-20-75-14-11-0数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 0908-2-15-20-75-14-11-0 0908-2-15-20-75-14-11-0数据手册

0908-2-15-20-75-14-11-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.2938
10+ ¥ 4.1922
100+ ¥ 3.55
500+ ¥ 3.37
1000+ ¥ 2.79
2500+ ¥ 2.63
库存: 26
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 5.29
