802-10-004-62-001000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: Header,Push-Pull 焊盘 4pin 金 黑色 通孔安装 5.08mm(长度)*5.08mm(高度)
供应商型号: ED1312-04-ND
供应商: Digi-Key
标准整包数: 1

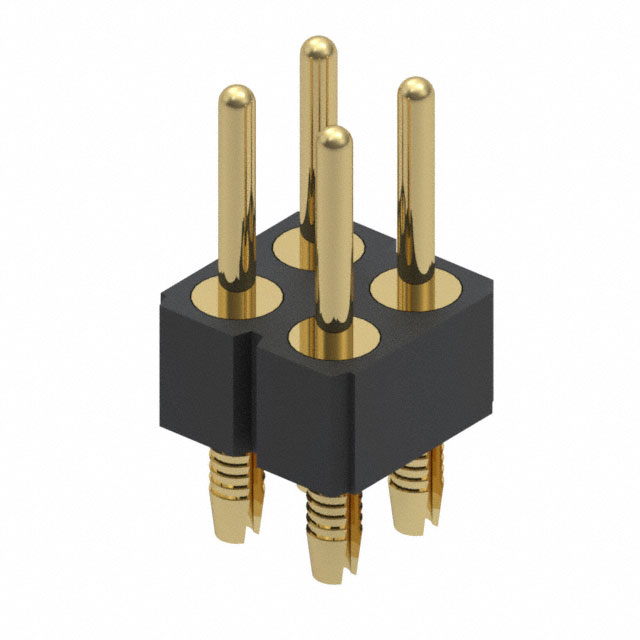

MILL-MAX 圆形连接器 802-10-004-62-001000

802-10-004-62-001000概述

    Mill-Max Interconnect Header 802-10-004-62-001000 技术手册

    1. 产品简介


    Mill-Max Interconnect Header 802-10-004-62-001000 是一种无焊接压接式插针连接器头。该产品具有 0.030 英寸(0.76 毫米)的插针头,采用双排结构,通过通孔安装。它符合 RoHS 标准,提供了可靠的电气连接和机械稳定性,适用于多种电子设备和系统的互连应用。

    2. 技术参数


    - Pin规格: 0.030英寸(0.76毫米)
    - Pin类型: 无焊接压接式插针
    - Pin排列方式: 双排
    - 安装方式: 通孔安装
    - 镀层代码: 10
    - 壳体电镀: 10微英寸金镀层(覆盖100微英寸镍镀层)
    - 引脚数: 4个
    - 适用型号: Mill-Max 802-10-004-62-001000
    - 材料:
    - 引脚:黄铜合金(360 型号 ASTM B16 或 385 型号 ASTM B455)
    - 绝缘体:PCT 聚酯(Thermx CG933 黑色)

    - 绝缘体参数:
    - 额定电压: 100 VRMS / 150 VDC
    - 绝缘电阻: 10,000 兆欧姆最小
    - 材料热变形温度(按 ASTM D648 标准): 529°F (276°C) @ 66 psi
    - 击穿强度: 1000 VRMS 最小(系列 117 收缩 DIP 为 700 VRMS 最小)

    3. 产品特点和优势


    - 高可靠性: 采用黄铜合金制成的插针,确保连接器的机械稳定性和电气性能。
    - 兼容性好: 适用于多种电路板和电子系统,提供可靠的互连解决方案。
    - 环保合规: 符合 RoHS 标准,不含铅、汞、镉、六价铬、多溴联苯和多溴联苯醚等有害物质。
    - 高温耐受性: 绝缘体采用耐高温的 PCT 聚酯材料,可在高达 529°F (276°C) 的温度下使用。

    4. 应用案例和使用建议


    该插针连接器广泛应用于计算机、通信设备、工业控制系统等领域。具体应用案例包括:
    - 计算机主板上的扩展插槽
    - 工业控制系统的传感器接口
    使用建议:
    - 在使用前确保连接器和电路板的尺寸匹配。
    - 安装过程中应避免过度施力,以防损坏插针或电路板。
    - 为延长使用寿命,可考虑对黄铜插针进行适当的退火处理。

    5. 兼容性和支持


    该产品与市场上常见的 PCB 和电路板设计兼容。Mill-Max 提供全面的技术支持和售后服务,包括产品咨询、故障排查和技术培训。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针安装不稳固 | 确保插针插入正确位置并均匀用力,必要时可使用专用工具辅助安装。 |
    | 绝缘体损坏 | 检查是否因不当操作导致损伤,如发现损坏应及时更换新的连接器。 |

    7. 总结和推荐


    Mill-Max Interconnect Header 802-10-004-62-001000 是一款高可靠性的无焊接压接式插针连接器,具备良好的电气性能和机械稳定性。它适用于多种工业和消费电子产品,是一款值得推荐的产品。如果您正在寻找耐用且高效的连接解决方案,这款产品将是您的理想选择。

802-10-004-62-001000参数

参数
外壳材料 -
针脚数 4pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
端接 焊盘
额定电流 -
长*宽*高 5.08mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

802-10-004-62-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

802-10-004-62-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 802-10-004-62-001000 802-10-004-62-001000数据手册

802-10-004-62-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
