435-10-220-00160000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: Header,Push-Pull 焊盘 20pin Polyester (PCT) 金 黑色 通孔安装 25.4mm(长度)*5.08mm(高度)
供应商型号:
供应商:
标准整包数: 0
MILL-MAX 圆形连接器 435-10-220-00160000

435-10-220-00160000概述


    产品简介

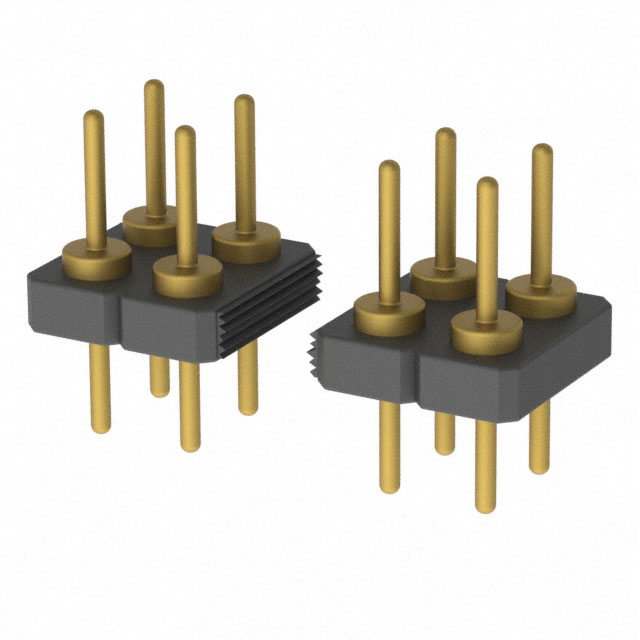

    Mill-Max 435-10-220-00-160000 Interconnect Header
    Mill-Max公司生产的435-10-220-00-160000 Interconnect Header是一种低轮廓焊锡尾连接器头,适用于多种电子应用场合。该产品采用双排设计,通孔安装方式,非常适合用于电路板的设计与制造。其关键材料为黄铜合金(Brass Alloy),确保了良好的机械强度和导电性能。产品符合RoHS标准,无铅,适用于环保要求高的应用场景。

    技术参数


    - 产品编号:435-10-220-00-160000
    - 外形规格:低轮廓,双排,通孔安装
    - 插针直径:0.46mm (0.018英寸)
    - 引脚数量:20个引脚
    - 镀层代码:10
    - 壳体镀层:10微英寸金(Au)覆100微英寸镍(Ni)
    - 插针材料:Brass Alloy 3516(黄铜合金),符合ASTM B16标准
    - Brass Alloy 360 (ASTM B16):
    - 化学成分:Cu ≤63%, Pb ≤3.7%, Fe ≤0.35%, Zn 余量
    - 硬度:80-90 Rockwell B
    - 导电性:26% IACS
    - Brass Alloy 385 (ASTM B455):
    - 化学成分:Cu ≤60%, Pb ≤3.5%, Fe ≤0.35%, Zn 余量
    - 硬度:80-90 Rockwell B
    - 导电性:28% IACS
    - 绝缘材料:聚对苯二甲酸酯(PCT)Thermx CG-933,黑色
    - 额定电压:100 VRMS/150 VDC
    - 绝缘电阻:≥10,000兆欧姆
    - 耐热温度(ASTM D648):276°C(529°F)@ 66 psi
    - 击穿电压:≥1000 VRMS(系列117收缩DIP ≥700 VRMS)

    产品特点和优势


    - 高机械强度:Brass Alloy 360和385两种黄铜合金具有出色的机械性能,硬度范围为80-90 Rockwell B,适合高强度应用。
    - 良好的导电性:黄铜合金提供了良好的导电性能,分别达到26% IACS和28% IACS,保证了信号传输的质量。
    - 兼容性:双排设计和通孔安装方式使其广泛应用于各种电路板设计。
    - 环保标准:符合RoHS标准,无铅,适用于对环保要求较高的电子产品。
    - 可靠的连接:双排设计配合高精度的插针位置,确保了可靠的电气连接。


    应用案例和使用建议


    应用案例
    Mill-Max 435-10-220-00-160000 Interconnect Header可应用于通信设备、汽车电子、工业控制等领域,特别是在需要高密度连接的场合。
    使用建议
    - 温度管理:由于其耐热温度为276°C(529°F),因此在焊接时应注意选择适当的焊料,避免过高的温度导致材料损坏。
    - 安装指导:确保插针正确插入且不偏移,避免安装过程中发生短路或其他电气故障。

    兼容性和支持


    - 兼容性:该产品与多种电路板设计兼容,其双排通孔安装方式使其能够适应多种应用需求。
    - 支持与维护:Mill-Max公司提供详细的资料和技术支持,以帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:插针不易插入?
    - 解决方案:确保安装孔清洁且无杂质,使用适当的工具辅助安装。
    2. 问题:信号传输不稳定?
    - 解决方案:检查连接器的位置是否正确,确保每个插针都完全插入并接触良好。
    3. 问题:焊接过程中温度过高?
    - 解决方案:严格按照制造商的焊接指南进行操作,注意控制焊接温度。

    总结和推荐


    综上所述,Mill-Max 435-10-220-00-160000 Interconnect Header是一款高性能的电子元器件,具有高机械强度、良好的导电性能以及环保兼容性。其广泛应用在通信设备、汽车电子和工业控制领域,是市场上非常有竞争力的产品之一。基于其可靠的技术参数和广泛的应用场景,强烈推荐使用Mill-Max 435-10-220-00-160000 Interconnect Header,尤其是对于那些需要高可靠性连接的场合。

435-10-220-00160000参数

参数
针脚数 20pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
端接 焊盘
额定电流 -
外壳材料 Polyester (PCT)
长*宽*高 25.4mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

435-10-220-00160000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

435-10-220-00160000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 435-10-220-00160000 435-10-220-00160000数据手册

435-10-220-00160000封装设计

查看详情并下载
Symbol
Footprint
3D Model
