850-10-003-30-001000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: Header,Push-Pull 焊盘 3pin High Temperature Nylon 4/6 金 黑色 贴片安装 4.19mm(长度)*4.62mm(高度)
供应商型号: Q-850-10-003-30-001000
供应商: 期货订购
标准整包数: 124

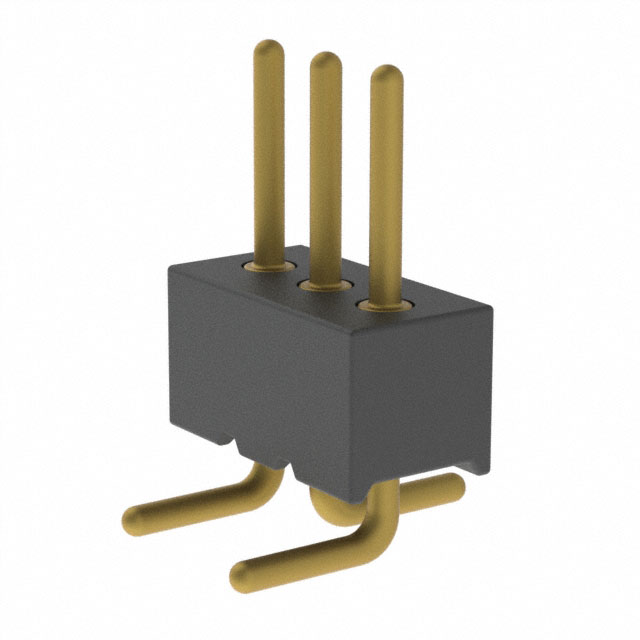

MILL-MAX 圆形连接器 850-10-003-30-001000

850-10-003-30-001000概述


    产品简介


    产品名称: Interconnect Header
    产品编号: 850-10-003-30-001000
    描述: 这是一款表面贴装针座连接器,主要用于电子设备中的信号传输。该连接器采用单排设计,配备0.41mm(0.016英寸)直径的针头。该产品采用镀金工艺,确保长期可靠的电气连接。

    技术参数


    - 引脚数: 3个
    - 尺寸: 0.41mm(0.016英寸)直径的针头
    - 安装方式: 表面贴装
    - 插头镀层: 10μ英寸金覆盖100μ英寸镍
    - 材料: 钢合金 (UNS C36000) 符合ASTM B16标准
    - 化学成分: 铜 61.5%,锌 35.4%,铅 3.1%
    - 硬度: 80-90 Rockwell B
    - 密度: 0.307磅/立方英寸
    - 熔点: 900°C/885°C(液相/固相)
    - 绝缘体材料: 尼龙46(Stanyl TE250F6 {30%玻璃} 或 TE250F9 {45%玻璃},黑色)
    - 耐热性: 290°C(264 psi)
    - RoHS合规性: 是
    - 产品证书: 遵守所有适用规格和图纸中的要求

    产品特点和优势


    - 高可靠性: 采用优质材料和镀金工艺,保证了产品的高可靠性。
    - 适应性强: 可以承受高达290°C的温度,适合多种高温应用场景。
    - 环保认证: 符合RoHS和REACH标准,无铅无毒。
    - 兼容性好: 具有良好的表面贴装能力,便于自动化生产。

    应用案例和使用建议


    - 应用案例: 常用于医疗设备、工业控制设备及通信设备中的信号传输模块。
    - 使用建议: 在组装时,应确保焊接温度不超过尼龙46材料的耐热温度(290°C),以防止绝缘体材料损坏。对于高温焊接场合,可选择TE250F9型号,具有更高的耐热性。

    兼容性和支持


    - 兼容性: 该产品可以与其他主流的表面贴装技术和材料兼容,适用于各种电路板设计。
    - 技术支持: Mill-Max公司提供全面的技术支持,包括产品文档、安装指南和售后服务,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1: 连接器焊接后不稳定
    解决方案: 确保焊接温度适中,避免过热导致连接器变形。
    - 问题2: 引脚接触不良
    解决方案: 检查焊接质量,确保每个引脚都正确焊接并充分清洁。

    总结和推荐


    这款Mill-Max的Interconnect Header连接器具备优秀的电气性能和较高的耐热性,适用于多种严苛的应用环境。其高可靠性和兼容性使其在市场上具备较强的竞争优势。无论是工业控制还是医疗设备,它都是一个不错的选择。我们强烈推荐此款产品给需要高质量连接器的客户。

850-10-003-30-001000参数

参数
端接 焊盘
额定电流 -
外壳材料 High Temperature Nylon 4/6
针脚数 3pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
长*宽*高 4.19mm(长度)*4.62mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

850-10-003-30-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

850-10-003-30-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 850-10-003-30-001000 850-10-003-30-001000数据手册

850-10-003-30-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
