850-10-037-40-001000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: Header,Push-Pull 焊盘 37pin High Temperature Polychlorinated Terphenyl 金 黑色 SMD,P=1.27mm,卧贴 贴片安装 47.37mm(长度)*7.13mm(高度)
供应商型号: Q-850-10-037-40-001000
供应商: 期货订购
标准整包数: 1

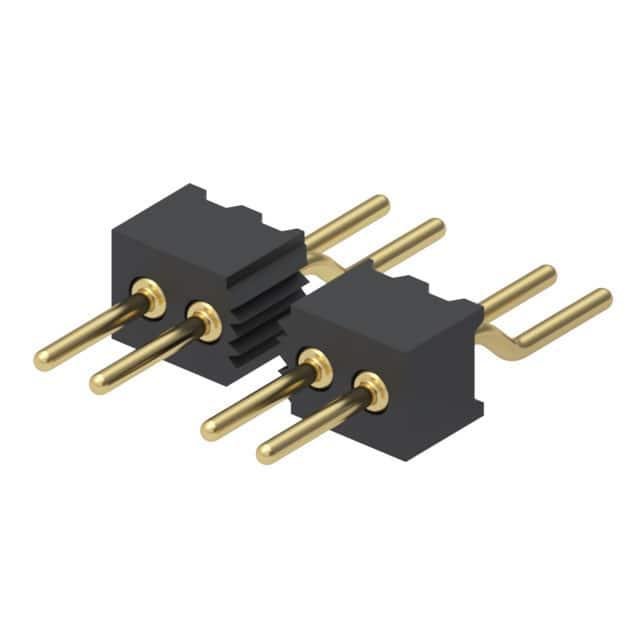

MILL-MAX 圆形连接器 850-10-037-40-001000

850-10-037-40-001000概述

    电子元器件产品技术手册:Interconnect Header

    产品简介


    Interconnect Header(连接器插头)是一种常用的电子元器件,主要用于电路板之间的信号传输。这种插头采用表面贴装技术(SMT),适用于多种电子产品,如计算机主板、通信设备、工业控制系统等。它采用水平安装方式,单排设计,使得组装更为便捷。

    技术参数


    以下是该Interconnect Header的技术参数和性能规格:
    - 型号编号:850-10-037-40-001000
    - 网格尺寸:0.050英寸
    - 引脚数量:37个
    - 材料:铜锌合金(Cu 61.5%,Zn 35.4%,Pb 3.1%)
    - 绝缘体材料:PCT聚酯(品牌:Thermx,等级:CG-933)
    - 绝缘电阻:≥10,000兆欧
    - 额定电压:100VRMS/150VDC
    - 耐热温度:529°F(276°C)
    - 镀层:10μ英寸金镀层+100μ英寸镍镀层
    - 焊接工艺:适用于“共晶”回流焊接(>446°F/230°C)及“无铅”回流焊接(>500°F/260°C)

    产品特点和优势


    - 高可靠性:采用优质铜锌合金材料,保证了高导电性和机械强度。
    - 良好的耐热性:PCT聚酯材料可以在高温环境下保持稳定的电气性能。
    - 表面处理:镀层由金和镍组成,有效防止氧化,延长使用寿命。
    - 兼容性强:适用范围广,可满足多种工业标准和要求。

    应用案例和使用建议


    该Interconnect Header在许多应用中都能发挥作用,例如计算机主板、服务器和通信设备等。对于设计者而言,以下几点建议有助于提升使用效果:
    - 正确选择:根据具体的应用需求,选择合适的引脚数量和规格。
    - 注意温度:确保焊接温度符合材料的耐温要求。
    - 质量控制:进行严格的成品检测以确保每个连接器都符合质量标准。

    兼容性和支持


    该Interconnect Header具备良好的兼容性,可以与不同制造商的PCB及其他相关设备配合使用。此外,厂商提供了全面的支持和服务,包括质量认证和持续的技术支持。

    常见问题与解决方案


    - 问题一:连接器插入困难
    - 解决方法:检查引脚是否有弯曲或断裂,确保引脚位置正确。
    - 问题二:电气接触不良
    - 解决方法:确认焊接工艺正确,必要时重新焊接。
    - 问题三:耐温性能不佳
    - 解决方法:检查焊接温度是否超出材料限制,调整焊接参数。

    总结和推荐


    综上所述,这款Interconnect Header凭借其优良的材料、可靠的性能和广泛的兼容性,是一款非常值得推荐的产品。无论是在工业还是消费电子领域,它都能提供出色的信号传输解决方案。如果你正在寻找一个高性能、稳定可靠的连接器插头,那么这款产品将是一个理想的选择。

850-10-037-40-001000参数

参数
颜色 黑色
端接 焊盘
额定电流 -
外壳材料 High Temperature Polychlorinated Terphenyl
针脚数 37pin
触头镀层 - 配接
类型 Header,Push-Pull
长*宽*高 47.37mm(长度)*7.13mm(高度)
通用封装 SMD,P=1.27mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 散装

850-10-037-40-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

850-10-037-40-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 850-10-037-40-001000 850-10-037-40-001000数据手册

850-10-037-40-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
