首页  >  产品百科  >  350-10-152-00-006000

350-10-152-00-006000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: 接头 52pin 金 黑色 通孔安装 132.08mm(长度)*2.54mm(高度)
供应商型号: Q-350-10-152-00-006000
供应商: 期货订购
标准整包数: 1
MILL-MAX 圆形连接器 350-10-152-00-006000

350-10-152-00-006000概述


    产品简介

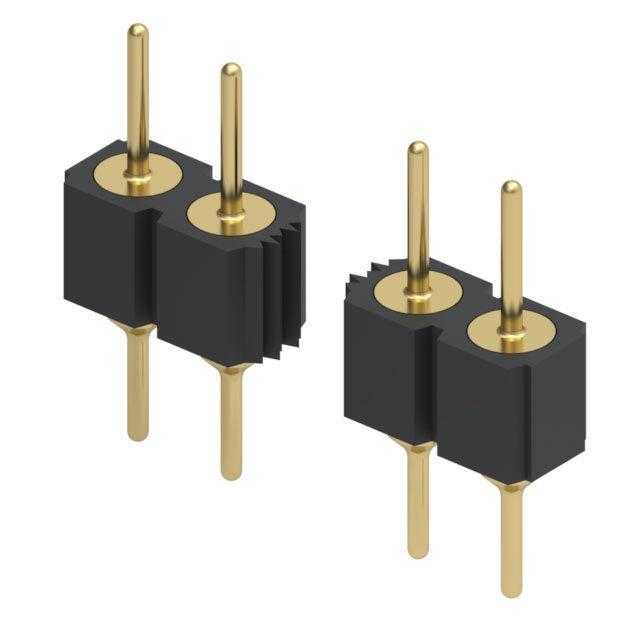

    Mill-Max Interconnect Header (350-10-152-00-006000) 是一款设计用于连接器的插头,适用于广泛的电子设备和系统中。此型号具有直针引脚排列,符合0.100英寸网格标准,采用直插式设计。每个引脚头部尺寸为0.018英寸,并带有焊尾,通过通孔安装方式实现固定。镀层采用10微英寸金覆盖100微英寸镍,确保优异的导电性和耐腐蚀性。该产品包含52个引脚,所有材料均符合RoHS(有害物质限制)指令要求,适合环保应用。

    技术参数


    - 引脚材料:黄铜合金(UNS C36000),化学成分为Cu 61.5%,Zn 35.4%,Pb 3.1%
    - 引脚属性:抗拉强度为80-90 Rockwell B,密度为0.307磅/立方英寸,导电率为26% IACS,熔点为900°C/885°C(液相/固相)
    - 绝缘体材料:PCT聚酯(Thermx CG933,黑色),高耐热性,额定电压为100 VRMS/150 VDC
    - 绝缘电阻:最小值为10,000兆欧
    - 介电强度:最小值为1000 VRMS(对于117系列收缩DIP,最小值为700 VRMS)
    - 工作温度范围:高达529°F(276°C)

    产品特点和优势


    该产品的独特之处在于其采用黄铜合金作为引脚材料,具备优良的机械和电气性能。其镀金工艺提供了优异的导电性和抗腐蚀性,确保长时间稳定可靠的工作。高耐热的PCT聚酯绝缘体不仅能够承受高温,还能有效防止漏电现象的发生。此外,由于符合RoHS标准,使得该产品成为环保应用的理想选择。通过与行业标准相符的设计和制造过程,确保了产品的质量和性能。

    应用案例和使用建议


    这种插头广泛应用于各类电子产品,如电信设备、工业控制系统、家用电器和消费电子等领域。它特别适用于需要高频、高可靠性的应用场景,如服务器、通信基站等。使用时,可以考虑优化布线以提高整体系统的稳定性和可靠性。同时,确保正确焊接和安装过程,避免因人为错误导致故障发生。

    兼容性和支持


    该产品与市场上主流的电子设备和电路板兼容,可用于各类需要通孔安装的场合。Mill-Max提供详尽的技术文档和客户支持服务,帮助用户解决安装和使用过程中可能遇到的问题。公司还定期发布产品更新和技术指南,确保用户始终获得最新的技术支持。

    常见问题与解决方案


    - 问题1:插头在焊接后出现松动
    - 解决方案:确保焊接前清洁插头的接触面,正确加热以保证完全焊接。
    - 问题2:插头引脚氧化
    - 解决方案:使用无铅焊锡并注意保护插头不受潮湿环境影响,保持干燥。
    - 问题3:产品安装后存在接触不良的情况
    - 解决方案:检查安装孔尺寸是否合适,必要时可调整或重新安装。

    总结和推荐


    总体而言,Mill-Max Interconnect Header (350-10-152-00-006000) 是一款高性能、高质量的连接器产品。其采用先进的材料和制造工艺,能够满足各种复杂应用场景的需求。产品各项技术指标均达到行业标准,具有良好的兼容性和稳定性。考虑到其适用广泛且便于集成的特点,强烈推荐在各类电子产品设计和制造中使用。

350-10-152-00-006000参数

参数
类型 接头
颜色 黑色
端接 -
额定电流 -
外壳材料 -
针脚数 52pin
触头镀层 - 配接
长*宽*高 132.08mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售

350-10-152-00-006000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

350-10-152-00-006000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 350-10-152-00-006000 350-10-152-00-006000数据手册

350-10-152-00-006000封装设计

查看详情并下载
Symbol
Footprint
3D Model
