首页  >  产品百科  >  435-90-202-00-160000

435-90-202-00-160000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: Header,Push-Pull 焊盘 2pin Polychlorinated Terphenyl 锡铅 黑色 通孔安装 2.54mm(长度)*5.08mm(高度)
供应商型号: Q-435-90-202-00-160000
供应商: 期货订购
标准整包数: 1

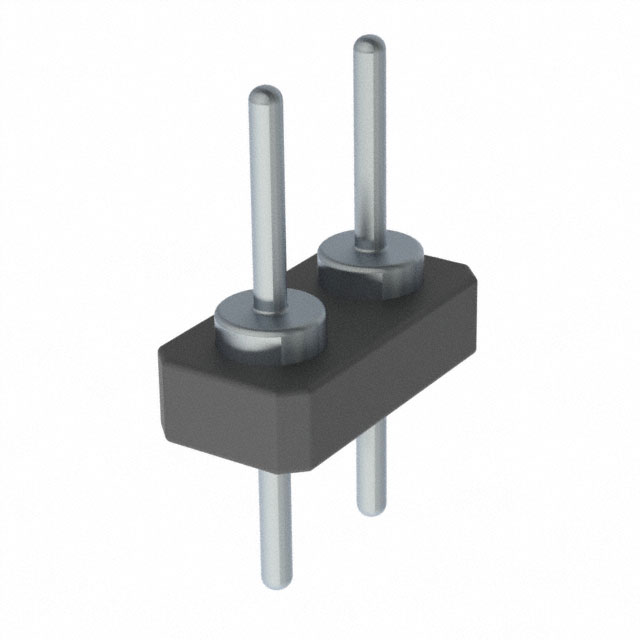

MILL-MAX 圆形连接器 435-90-202-00-160000

435-90-202-00-160000概述

    电子元器件技术手册:Mill-Max Interconnect Header

    1. 产品简介


    Mill-Max Interconnect Header 是一款适用于各种电子设备和系统的接插件。该产品采用0.100英寸网格设计,具备直针接头和低轮廓焊锡尾,主要用于双排通过孔焊接。该接插件采用黄铜合金制成,确保了良好的导电性和机械强度。它不仅符合RoHS标准,还具有高耐热性和良好的绝缘性能。广泛应用于通信设备、计算机、工业控制等领域。

    2. 技术参数


    - 产品编号: 435-90-202-00-160000
    - 类型: 互连接头
    - 网格间距: 0.100英寸
    - 插针类型: 直针插针
    - 插针尺寸: 0.018英寸
    - 插针材料: 黄铜合金(UNS C36000)
    - 绝缘材料: PCT聚酯(Thermx CG933,黑色)
    - 额定电压: 100 VRMS / 150 VDC
    - 绝缘电阻: 最小10,000兆欧姆
    - 耐热温度: 529°F (276°C) @ 66 psi
    - 介电强度: 最小1000 VRMS (700 VRMS为系列117缩紧DIP)
    - 镀层: 200 μ" 锡铅(93/7)+ 100 μ" 镍

    3. 产品特点和优势


    - 黄铜合金插针: 具有良好的机械强度和导电性,适用于高频信号传输。
    - PCT聚酯绝缘材料: 能够承受高温环境,适合在复杂的工作条件下使用。
    - 高绝缘性能: 绝缘电阻大于10,000兆欧姆,确保信号传输的可靠性。
    - 双排设计: 提供更密集的引脚布局,适用于空间有限的应用场合。
    - 通过孔焊接: 简化装配过程,易于安装和维护。

    4. 应用案例和使用建议


    Mill-Max Interconnect Header 广泛应用于通信设备、计算机、工业控制系统等领域。例如,在通信设备中用于信号连接和传输;在工业控制系统中作为传感器和执行器之间的连接器。在使用时,建议进行适当的热处理以确保插针和插座的可靠连接。此外,还需要注意绝缘材料的温度限制,以避免过热导致的损坏。

    5. 兼容性和支持


    该产品与其他标准尺寸的插头和插座具有良好的兼容性。Mill-Max公司提供了详细的文档和技术支持,包括安装指南和故障排除手册。同时,公司承诺对产品质量进行严格把控,确保无缺陷材料和工艺。

    6. 常见问题与解决方案


    1. 问题: 插针和插座无法可靠连接。
    - 解决方案: 检查插针和插座的接触面是否有污染物,必要时进行清洁。
    2. 问题: 频繁的插拔会导致插针磨损。
    - 解决方案: 使用专用工具进行插拔操作,减少人为因素造成的损伤。
    3. 问题: 插头接触不良。
    - 解决方案: 检查插头和插座的接触面积是否匹配,必要时更换新的配件。

    7. 总结和推荐


    Mill-Max Interconnect Header 在技术规格和性能方面表现优异,特别是在高频信号传输和耐热性能方面表现出色。其独特的设计和优质的材料使其在众多同类产品中脱颖而出。建议在通信设备、计算机和工业控制系统等应用中使用,能够显著提高系统的可靠性和稳定性。总体而言,该产品是市场上非常值得推荐的选择。

435-90-202-00-160000参数

参数 值
类型 Header,Push-Pull
颜色 黑色
端接 焊盘
额定电流 -
外壳材料 Polychlorinated Terphenyl
针脚数 2pin
触头镀层 - 配接 锡铅
长*宽*高 2.54mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

435-90-202-00-160000厂商介绍

Mill-Max 创立于1971年,是一家高可靠精密机加工互连元件制造商,产品包括弹簧针、针座、PCB连接器、印制板引脚、IC插座以及定制插针和插座。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 MILL-MAX 相关型号,如 0312-0-15-15-34-27-10-0、0552-2-15-15-11-27-10-0、0908-0-15-20-75-14-11-0、0327-0-15-15-34-27-10-0 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

435-90-202-00-160000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 435-90-202-00-160000 435-90-202-00-160000数据手册

435-90-202-00-160000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 1.6233 ¥ 13.4733
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 13473.3
