850-90-048-20-001000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: Header,Push-Pull 焊盘 48pin 锡铅 黑色 通孔安装 60.96mm(长度)*2.21mm(高度)
供应商型号: Q-850-90-048-20-001000
供应商: 期货订购
标准整包数: 1

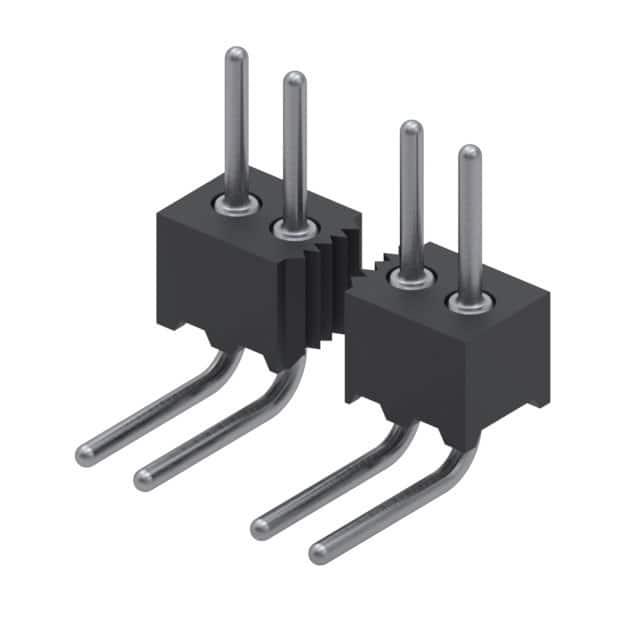

MILL-MAX 圆形连接器 850-90-048-20-001000

850-90-048-20-001000概述

    电子元器件产品技术手册

    产品简介


    产品名称: Interconnect Header(连接器头)
    产品类型: 板对板连接器
    主要功能: 用于电路板间的电连接,支持垂直安装和焊接固定。具有单排布局和直角针脚设计,便于安装和节省空间。
    应用领域: 广泛应用于消费电子、工业控制、通信设备和汽车电子等领域。

    技术参数


    - 型号编号: 850-90-048-20-001000
    - 插针间距: 0.050英寸网格
    - 接头类型: 直角针脚连接器
    - 布局: 单排
    - 安装方式: 通孔安装
    - 镀层类型:
    - 镀壳:200 μ" 锡铅(93/7) 镀层,覆盖100 μ" 镍镀层
    - 插针材料: 黄铜合金(UNS C36000)
    - 化学成分:Cu 61.5%, Zn 35.4%, Pb 3.1%
    - 硬度(加工后):80-90 Rockwell B
    - 密度:0.307 lbs/in³
    - 电导率:26% IACS
    - 熔点:900°C / 885°C(液相/固相)
    - 绝缘材料: 尼龙46(Stanyl TE250F6 或 TE250F9,黑色)
    - 牌号:Stanyl
    - 等级:TE250-F6 或 F9
    - 耐热性(ASTM D 648标准):554°F(290°C)@ 264 psi
    - 环境要求: 高温环境适用,适合“共晶”回流焊及“无铅”回流焊

    产品特点和优势


    - 高可靠性: 使用黄铜合金插针,经过精密加工,保证长期稳定性和可靠性。
    - 高温适应性: 尼龙46绝缘材料可在高达290°C的环境中保持稳定性能。
    - 兼容性强: 支持多种焊接工艺,适用于多种应用场景。
    - 环保合规: 符合RoHS、REACH和冲突矿物规定,确保绿色环保。
    - 质量认证: 经过严格的尺寸、原材料、镀层和性能测试,确保产品质量。

    应用案例和使用建议


    应用场景: 工业控制设备中的传感器信号传输,汽车电子中的线路板连接。
    使用建议:
    - 选择合适的连接器头: 根据具体应用场景选择合适数量的插针和适配的焊接工艺。
    - 温度管理: 在高温环境下使用时,需确保散热良好,避免高温导致性能下降。
    - 安装注意事项: 插针插入时需均匀用力,避免插针变形。

    兼容性和支持


    - 兼容性: 可与其他同类产品互换,方便替换升级。
    - 技术支持: 厂商提供全面的技术支持和售后服务,包括产品安装、调试和维修服务。

    常见问题与解决方案


    1. 问题: 插针容易变形
    - 解决方案: 确保插针插入时受力均匀,使用专用工具进行插拔。
    2. 问题: 焊接不牢固
    - 解决方案: 检查焊接工艺是否符合规范,使用适合的助焊剂和焊接温度。
    3. 问题: 插入电阻大
    - 解决方案: 清洁插针和插座,检查是否有异物堵塞。

    总结和推荐


    综上所述,这款Interconnect Header(连接器头)具有高可靠性和广泛的适用范围,适用于多种电子设备。特别是在工业控制和汽车电子领域表现优异,是一款值得推荐的高品质连接器产品。通过合理选择型号和遵循正确的安装步骤,可以最大限度地发挥其性能优势。

850-90-048-20-001000参数

参数
外壳材料 -
针脚数 48pin
触头镀层 - 配接 锡铅
类型 Header,Push-Pull
颜色 黑色
端接 焊盘
额定电流 -
长*宽*高 60.96mm(长度)*2.21mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

850-90-048-20-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

850-90-048-20-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 850-90-048-20-001000 850-90-048-20-001000数据手册

850-90-048-20-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
