800-10-019-10-001000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: 接头 19pin 金 黑色 通孔安装
供应商型号: Q-800-10-019-10-001000
供应商: 期货订购
标准整包数: 1
MILL-MAX 圆形连接器 800-10-019-10-001000

800-10-019-10-001000概述

    电子元器件产品技术手册

    产品简介

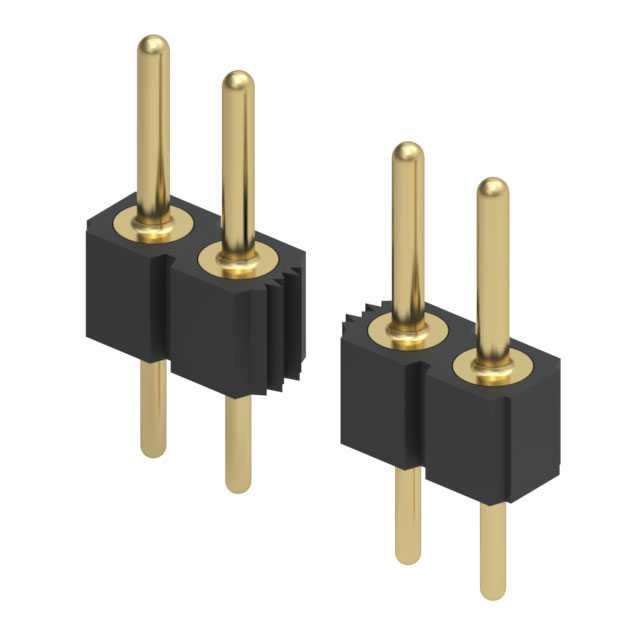

    本次介绍的产品为Mill-Max制造公司的互连头(Interconnect Header)——800-10-019-10-001000。这是一款采用焊锡尾(Solder Tail Pin Header)设计的单排通孔连接器。该连接器的主要特点是拥有0.030英寸(约0.76毫米)的针头,能够提供可靠的电气连接性能,适用于多种电子设备中需要稳定电气连接的应用场景。该型号符合RoHS标准,确保其无铅且环保。

    技术参数


    - 连接器类型: 互连头(Interconnect Header)
    - 针脚尺寸: 0.030英寸(约0.76毫米)
    - 针脚材料: 铜合金(Brass Alloy),包括360和385两种型号
    - 铜合金360(ASTM B16)
    - 化学成分:Cu 63%(最大值),Pb 3.7%(最大值),Fe 0.35%(最大值),Zn 余量
    - 抗拉强度:57-80千磅每平方英寸(ksi)
    - 硬度:80-90布氏硬度
    - 电导率:26% IACS
    - 熔点:1000°C/840°C(液态/固态)
    - 铜合金385(ASTM B455)
    - 化学成分:Cu 60%(最大值),Pb 3.5%(最大值),Fe 0.35%(最大值),Zn 余量
    - 抗拉强度:48千磅每平方英寸(ksi)
    - 硬度:80-90布氏硬度
    - 电导率:28% IACS
    - 熔点:1000°C/840°C(液态/固态)
    - 绝缘材料: 聚对苯二甲酸酯(PCT)——品牌Thermx CG-933
    - 额定电压:100伏交流(VRMS)/150伏直流(VDC)
    - 绝缘电阻:最小10兆欧姆
    - 材料热变形温度:276°C(529°F)@ 66 psi
    - 介电强度:最小1000 VRMS(系列117收缩DIP最小为700 VRMS)

    产品特点和优势


    此款互连头的主要优势在于采用了优质铜合金作为针脚材料,具有良好的机械性能和电导性能,适合各种高要求的电气连接。同时,其采用的PCT绝缘材料能够承受高温,适合在恶劣环境中使用。此外,产品的制造严格遵循RoHS标准,确保产品的安全性和环保性。

    应用案例和使用建议


    此款互连头广泛应用于通信设备、计算机系统、工业自动化设备等需要可靠电气连接的场合。在实际使用过程中,根据应用需求选择合适的铜合金型号。对于需要弯曲或压接的部件,建议部分退火以降低硬度,从而提高加工性能。使用时应注意焊接温度,避免超过材料的热变形温度,确保焊接质量。

    兼容性和支持


    该互连头设计为通孔安装,可与标准PCB板配合使用,具有良好的兼容性。制造商Mill-Max提供了详尽的技术支持和维护服务,确保用户在使用过程中能够获得必要的技术支持。

    常见问题与解决方案


    - 问题: 连接器在焊接过程中出现虚焊
    - 解决方案: 确保焊接温度达到规定范围,并保持适当的焊接时间。
    - 问题: 连接器在高温环境下性能下降
    - 解决方案: 选择耐高温的PCT材料,并确保安装过程符合要求。
    - 问题: 针脚材料硬度过高导致弯曲困难
    - 解决方案: 在加工后进行部分或完全退火处理,降低材料硬度。

    总结和推荐


    综上所述,800-10-019-10-001000互连头是一款高品质的电子元器件产品,具备优良的机械性能和电导性能,适用于多种高要求的电气连接应用。其RoHS合规性和详细的兼容性保证使其在市场上具有很强的竞争力。我们强烈推荐此产品用于各种需要稳定、可靠电气连接的应用场合。

800-10-019-10-001000参数

参数
类型 接头
颜色 黑色
端接 -
额定电流 -
外壳材料 -
针脚数 19pin
触头镀层 - 配接
安装方式 通孔安装
零件状态 在售

800-10-019-10-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

800-10-019-10-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 800-10-019-10-001000 800-10-019-10-001000数据手册

800-10-019-10-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
