首页  >  产品百科  >  316-91-120-41-001000

316-91-120-41-001000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: 抬升式插座 20pin 3A 金 黑色 支架安装,通孔安装
供应商型号: Q-316-91-120-41-001000
供应商: 期货订购
标准整包数: 10
MILL-MAX 圆形连接器 316-91-120-41-001000

316-91-120-41-001000概述

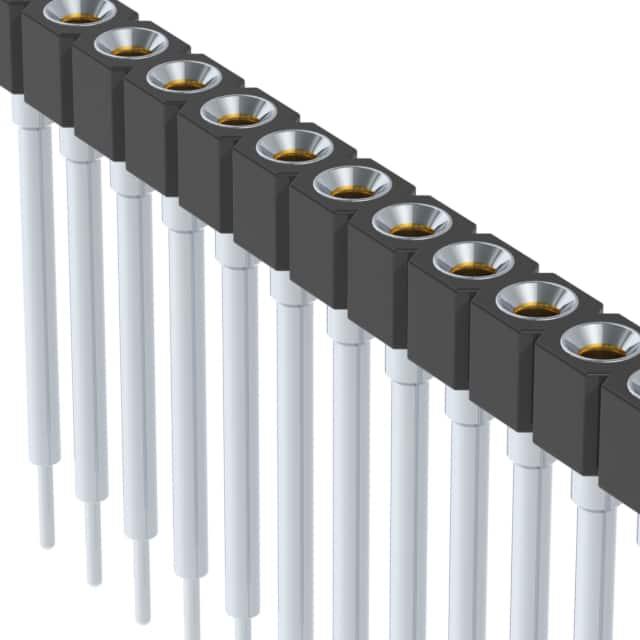

    Mill-Max Series 316 .100" Grid Elevated Single Row Strips

    1. 产品简介


    Mill-Max Series 316是一款专为电子元器件设计的高可靠性连接器,具有标准的0.100英寸网格间距,提供多种不同的高度选择。这种单排插座条适用于各种高性能的应用领域,例如航空、通信和工业控制等领域。其主要功能在于实现高效且可靠的电路连接,满足不同电气特性的需求。

    2. 技术参数


    - 连接器类型: 单排插座条
    - 网格间距: 0.100英寸
    - 可用高度:
    - 316...006: 0.236英寸(使用0153-1号插针)
    - 316...003: 0.315英寸(使用0153-2号插针)
    - 316...007: 0.402英寸(使用0153-3号插针)
    - 316...008: 0.472英寸(使用0153-4号插针)
    - 316...001: 0.594英寸(使用0153-5号插针)
    - 电流等级: 3安培(采用4指铍铜接触器)
    - 绝缘材料: 高温热塑性塑料,适用于所有焊接操作
    - RoHS合规性: 符合RoHS-2指令(2011/65/EU)
    - 镀层选项:
    - 10微英寸金
    - 30微英寸金
    - 10微英寸金与200微英寸锡铅
    - 30微英寸金与200微英寸锡铅
    - 30微英寸金与200微英寸锡
    - 10微英寸金与200微英寸锡
    - 闪镀金与200微英寸锡

    3. 产品特点和优势


    - 高可靠性: 采用4指铍铜接触器设计,能够确保长期稳定的工作性能。
    - 多高度选择: 提供多种不同的高度规格,适应不同应用场景的需求。
    - 兼容性强: 可与各种插针匹配,适用于广泛的电路连接。
    - 耐用性: 使用高温热塑性塑料作为绝缘材料,能承受各种焊接操作,确保连接器的耐用性和稳定性。
    - 环保认证: 符合RoHS标准,确保产品在环保方面达到国际要求。

    4. 应用案例和使用建议


    - 应用案例:
    - 在航空电子设备中,需要连接器具备高可靠性和耐久性,以应对极端环境下的使用。
    - 在通信设备中,用于实现高频信号的传输,需要连接器具备良好的电气特性和抗干扰能力。
    - 在工业控制系统中,用于实现不同模块间的互连,要求连接器具备高度稳定性和可靠性。

    - 使用建议:
    - 根据具体应用场合选择合适的高度规格。
    - 确保安装时连接器与插针正确对齐,避免接触不良导致的性能下降。
    - 在焊接过程中注意温度控制,避免过高的焊接温度导致连接器损坏。

    5. 兼容性和支持


    - 兼容性: 系列316可以与多种不同类型的插针匹配,以满足不同应用场景的需求。
    - 技术支持: Mill-Max提供全面的技术支持和售后服务,包括产品选型、安装指导和技术咨询等。

    6. 常见问题与解决方案


    - 问题1: 连接器接触不良
    - 解决方案: 检查插针与插座的对齐情况,确保正确的插入深度。
    - 问题2: 焊接过程中连接器损坏
    - 解决方案: 控制焊接温度,遵循推荐的焊接工艺参数。
    - 问题3: 插拔次数过多导致的磨损
    - 解决方案: 定期检查连接器的磨损情况,及时更换。

    7. 总结和推荐


    Mill-Max Series 316是一款在可靠性、耐用性和兼容性方面表现优异的单排插座条,广泛应用于航空、通信和工业控制等领域。通过提供多种高度选择和丰富的镀层选项,可以满足不同应用场景的需求。此外,良好的技术支持和售后服务也是其显著的优势之一。因此,我强烈推荐这款产品给那些寻求高性能连接解决方案的专业人士和企业。

316-91-120-41-001000参数

参数
针脚数 20pin
触头镀层 - 配接
类型 抬升式插座
颜色 黑色
端接 -
额定电流 3A
外壳材料 -
安装方式 支架安装,通孔安装
零件状态 在售
包装方式 管装

316-91-120-41-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

316-91-120-41-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 316-91-120-41-001000 316-91-120-41-001000数据手册

316-91-120-41-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 4.0124 ¥ 33.3025
库存: 1000
起订量: 1000 增量: 10
交货地:
最小起订量为:1000
合计: ¥ 33302.5
