0878-0-15-20-82-14-11-0

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: 弹簧加载和压力,连接器 焊盘 9A 通孔安装 16.68mm(长度)*3.17mm(高度)
供应商型号: ED11589-ND
供应商: Digi-Key
标准整包数: 1
MILL-MAX 圆形连接器 0878-0-15-20-82-14-11-0

0878-0-15-20-82-14-11-0概述


    产品简介

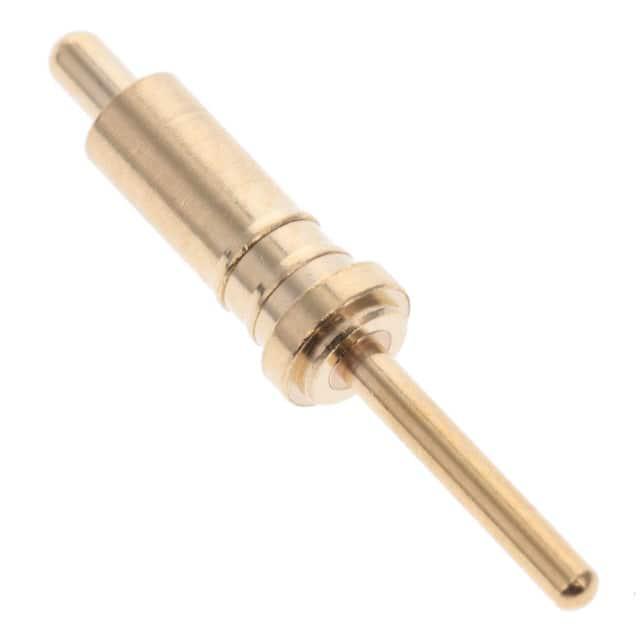

    Mill-Max Spring-Loaded Power Pin(型号:0878-0-15-20-82-14-11-0) 是一款高性能的弹簧加载式电源插针,专为各种高电流需求的应用而设计。该插针具有9A的电流承载能力,适用于需要可靠连接的场合,如通信设备、工业控制装置和汽车电子系统等。

    技术参数


    - 电流承载能力: 9A @ 10°C 温度升高
    - 接触电阻: 最大20mΩ
    - 耐用性: 中行程下10万至100万次循环
    - 工作温度范围: -55°C 至 +125°C
    - 振动性能: 在10Hz至2000Hz频率范围内承受20G加速度,无大于1μs的电连续性中断
    - 冲击性能: 可承受高达50g的冲击,无大于1μs的电连续性中断
    - 安装方式: 通孔焊接安装
    - 尾部类型: 焊接尾
    - 安装孔直径: 1.143mm(0.045英寸)
    - 尾部直径: 1.016mm(0.040英寸)

    产品特点和优势


    该插针采用不锈钢材料,具备出色的耐腐蚀性能和高机械强度。接触材料采用的是不锈钢302/304,符合ASTM A313标准,经过时效硬化处理,确保了长期的稳定性和可靠性。此外,插针的设计允许在极端环境下正常工作,无论是低温还是高温环境都能保持良好的性能。同时,由于其高电流承载能力和低接触电阻,该插针特别适合于需要稳定电力传输的应用。

    应用案例和使用建议


    应用案例:
    - 通信设备: 在路由器和交换机等设备中用于可靠的数据传输连接。
    - 工业控制装置: 在PLC和传感器之间提供稳定的电流传输。
    - 汽车电子系统: 在车载电子设备之间实现高效、可靠的电流传输。
    使用建议:
    - 确保插针正确安装到指定的通孔位置,以避免接触不良导致的性能下降。
    - 定期检查插针的工作状态,特别是在频繁振动或冲击的环境中。
    - 对于高电流应用,建议使用多组插针以分摊电流,提高系统的可靠性。

    兼容性和支持


    该插针的安装孔和尾部尺寸标准,可以兼容大多数常见的PCB设计规范。Mill-Max公司还提供详尽的技术支持和售后服务,如果用户在安装或使用过程中遇到任何问题,可以通过电话或电子邮件联系技术支持团队获得帮助。

    常见问题与解决方案


    - 问题: 插针无法插入到PCB孔中。
    - 解决方案: 检查PCB孔的尺寸是否符合规格要求,并确保插针垂直插入。

    - 问题: 使用过程中出现断路。
    - 解决方案: 检查是否有接触不良的情况,并确保插针和PCB之间的连接稳固。

    总结和推荐


    Mill-Max Spring-Loaded Power Pin(型号:0878-0-15-20-82-14-11-0)凭借其卓越的电流承载能力和出色的耐用性,在多种高电流应用中表现出色。无论是在通信设备、工业控制系统还是汽车电子系统中,该插针都是理想的选择。因此,强烈推荐使用这款插针,以确保系统的稳定运行和可靠连接。

0878-0-15-20-82-14-11-0参数

参数
额定电流 9A
外壳材料 -
针脚数 -
触头镀层 - 配接 -
类型 弹簧加载和压力,连接器
颜色 -
端接 焊盘
长*宽*高 16.68mm(长度)*3.17mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0878-0-15-20-82-14-11-0厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

0878-0-15-20-82-14-11-0数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 0878-0-15-20-82-14-11-0 0878-0-15-20-82-14-11-0数据手册

0878-0-15-20-82-14-11-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.932 ¥ 16.3254
10+ $ 1.5401 ¥ 13.0137
25+ $ 1.4433 ¥ 12.196
50+ $ 1.3235 ¥ 11.0761
100+ $ 1.2603 ¥ 10.5469
250+ $ 1.1813 ¥ 9.8858
500+ $ 1.1249 ¥ 9.4139
1000+ $ 1.0712 ¥ 8.9644
2500+ $ 1.0041 ¥ 8.4034
库存: 4735
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 16.32
